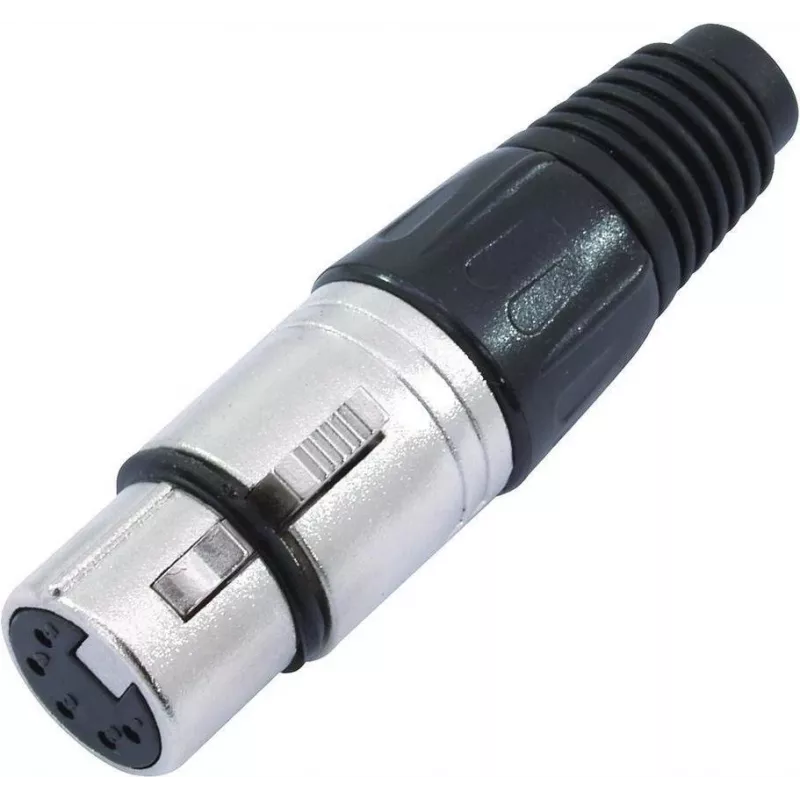

XLR 5-pin savienotājs Omnitronic 30208425, melns, 5-pin mātīte panelim/līnijai

Omnitronic 30208425 ir melns 5-pin XLR mātītes savienotājs, kas paredzēts montāžai panelī vai kabelī profesionālās audio un signālu instalācijās. Kompaktais metāla korpuss un pieci mātītes kontakti nodrošina balansētus vai daudzkanālu savienojumus, atbalstot mikrofonu līnijas, DMX apgaismojuma vadību un citus līnijas līmeņa vai zema sprieguma signālus, ja tie ir atbilstoši savienoti. Savienotājs ir izstrādāts uzticamai mehāniskai noturībai un konsekventam elektriskajam kontaktam, padarot to piemērotu fiksētām instalācijām, kur nepieciešami izturīgi un apkalpojami savienojumi.

Praktiskas lietošanas scenāriji

• Audio instalācijas: Izmantojiet šo savienotāju, lai izveidotu balansētus mikrofona vai līnijas līmeņa savienojumus skaņas sistēmās, piemēram, koncertzālēs vai ierakstu studijās.
• DMX apgaismojuma vadība: Savienojiet to ar DMX kontrolleriem un gaismas ķermeņiem, lai pārraidītu vadības signālus, ievērojot standarta DMX pinout (1. zemējums, 2. Dati-, 3. Dati+, 4. un 5. rezerves).
• Signālu sadale: Izmantojiet kā paneļa savienotāju sadales kārbās vai iekārtu priekšējos paneļos, lai nodrošinātu ātru un uzticamu signālu pārslēgšanu.

Galvenās specifikācijas

• Tips: 5-pin XLR mātīte
• Krāsa: melna
• Korpuss: metāls, ar EMI aizsardzību
• Montāža: panelim vai kabelim (caurlaides tipa)
• Kontakti: 5 precīzijas mātītes kontakti, zems pretestības līmenis
• Saderība: standarta 5-pin XLR izmēri un izgriezumi
• Pielietojums: audio signāli, DMX, cita zema sprieguma signālu pārraide

Kā lietot

Sagatavojiet paneļa izgriezumu vai kabeļa ieeju atbilstoši standarta 5-pin XLR izmēriem un nostipriniet savienotāju pie šasijas vai kabeļa montāžas, izmantojot atbilstošu aparatūru. Atdaliet un pievienojiet katru vadu attiecīgajam mātītes kontaktam, ievērojot pareizu vadu savienojumu atbilstoši signāla veidam (piemēram, balansēta audio pinout vai DMX pin piešķīrums). Pievelciet visus mehāniskos stiprinājumus, lai nodrošinātu stabilu noturību, un pārbaudiet nepārtrauktību un polaritāti ar multimetru pirms signāla pielietošanas. Kabeļa montāžas gadījumā uzstādiet sprieguma atslogojumu un pārliecinieties, ka lodējuma vai spaiļu savienojumi ir mehāniski nostiprināti.

Ieteikumi

Izmantojiet savienotāju ar kabeļiem un ierīcēm, kas paredzētas vieniem un tiem pašiem signālu veidiem. Audio un DMX lietojumos ievērojiet konsekventus vadu standartus un zemējuma praksi, lai samazinātu troksni un novērstu signāla kļūmes. Periodiski pārbaudiet kontaktus un korpusu, vai nav korozijas vai mehāniska nodiluma, un tīriet kontaktus ar atbilstošu kontaktu tīrītāju, ja nepieciešams.
