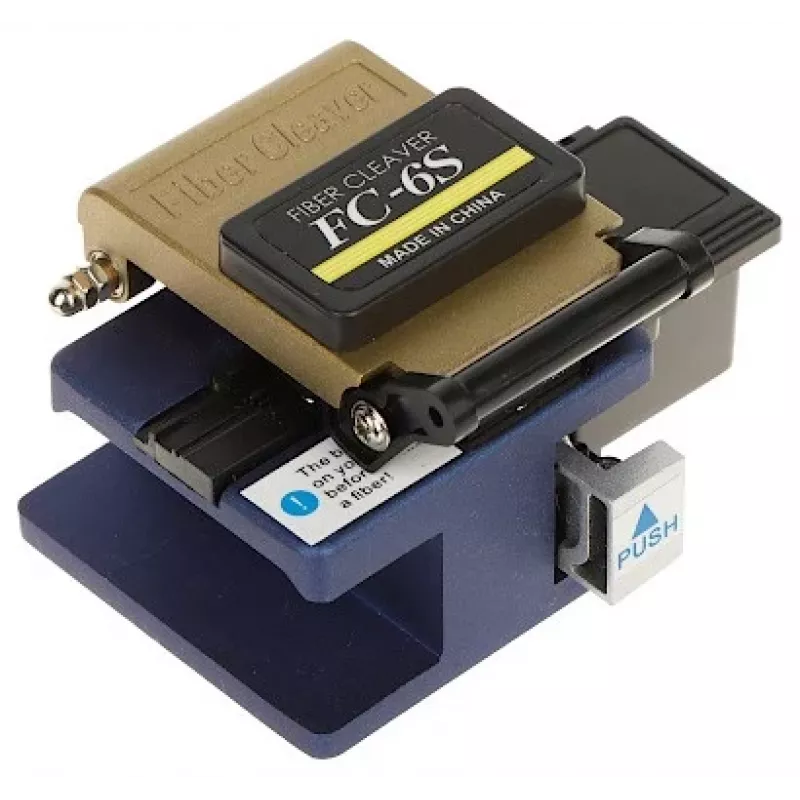

Optiskās šķiedras griezējs FC-XK6S/A – precīzijas griešanas instruments SM un MM šķiedrām

Ja optiskās šķiedras gals nav perfekti līdzens, metinājuma zudumi aug, un darbs jāpārtaisa. FC-XK6S/A risina šo problēmu ar volframa karbīda asmeni, kas nodrošina griezuma leņķi zem 0,5° – tas nozīmē zudumus minimālā līmenī un uzticamus savienojumus gan montāžas laikā, gan ražošanā. Korpuss no alumīnija sakausējuma un automātiskā asmens atgriešanās padara to par uzticamu instrumentu gan lauka apstākļos, gan laboratorijā.

Kam paredzēts

Šis griezējs ir domāts optisko tīklu uzstādītājiem, telekomunikāciju apkopes speciālistiem un ražošanas tehniķiem, kuri strādā ar vienmoda (SM) un daudzmodu (MM) šķiedrām. Tas noder gan FTTH ieviešanā, gan datu centru kabeļu montāžā, gan prototipēšanā, kur nepieciešama konsekventa griezuma kvalitāte.

Galvenās iezīmes

• Griezuma leņķis vidēji < 0,5° – zemi metinājuma zudumi
• Atbalsta 250 µm un 900 µm pārklājuma šķiedras, kā arī plakanos drop kabeļus
• Regulējams griezuma garums: 5–20 mm (250 µm), 10–20 mm (900 µm)
• Ilgmūžīgs apaļais asmens: 16 pozīcijas × 3 augstumi = līdz 48 000 griezumiem
• Manuāla šķiedras padeve ar automātisku asmens atgriešanos – ātra divu soļu darbība
• Iebūvēts atkritumu savācējs uztur darba vietu tīru
• Universāls šķiedras turētājs 250 µm, 900 µm un plakanajiem kabeļiem
• Izturīgs alumīnija sakausējuma korpuss ar augstas stiprības plastmasas detaļām
• Plašs darba temperatūras diapazons: no -10°C līdz +50°C

Specifikācijas

• Piemērotās šķiedras: vienmoda (SM) un daudzmodu (MM)
• Apvalka diametrs: 125 µm
• Pārklājuma diametrs: no 250 µm līdz 900 µm
• Asmens materiāls: volframa karbīds
• Asmens tips: apaļais, ar 16 pozīciju rotāciju
• Griešanas soļi: 2 soļu process (iestatīt šķiedru, nospiest sviru)
• Uzglabāšanas temperatūra: no -20°C līdz +70°C
• Mitrums: 0 līdz 95% RH (bez kondensāta)
• Komplektā: mīkstais pārnēsāšanas futrālis, sešstūra atslēgas, lietotāja rokasgrāmata

Padomi

Lai pagarinātu asmens kalpošanas laiku, pēc griezuma kvalitātes pasliktināšanās pagrieziet asmeni uz jaunu pozīciju. Pirms katras lietošanas notīriet šķiedras turētāju un V-veida rievu, lai putekļi neietekmētu griezuma leņķi. Glabājiet griezēju futrālī, lai pasargātu precīzijas virsmas.
