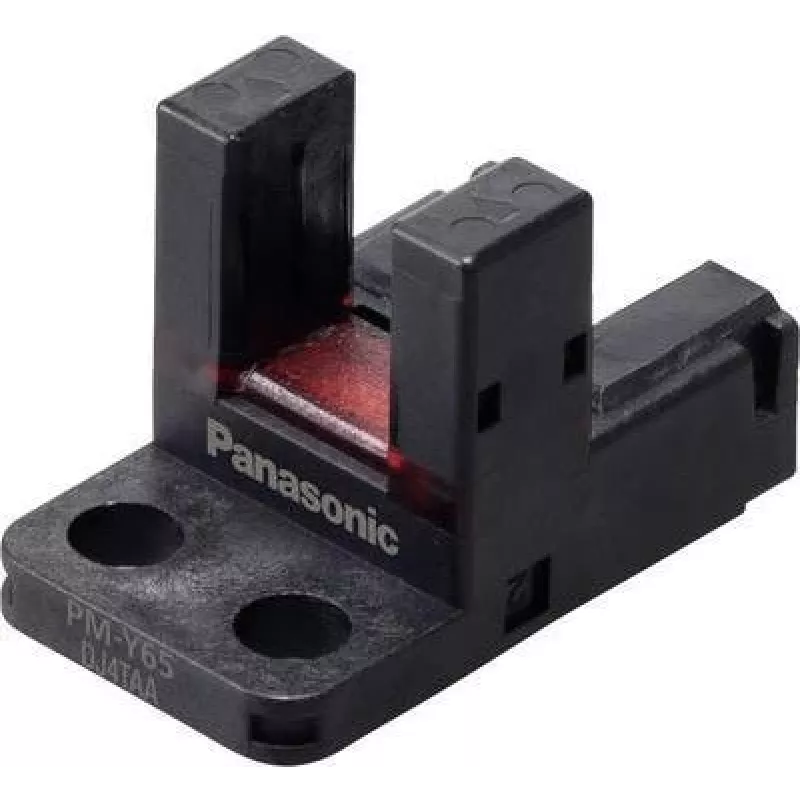

Fotoelektriskais dakšveida sensors Panasonic PM-Y65, 5–24 V DC, gaišā/tumšā pārslēgšana

Panasonic PM-Y65 ir praktisks dakšveida fotoelektrisks sensors, kas paredzēts uzticamai bezkontakta detektēšanai automatizācijas un pozicionēšanas uzdevumos. Tā U-veida korpuss veido stabilu gaismas barjeru, kas nosaka mazas detaļas, etiķetes, malas un citus objektus, kas iziet caur spraugu. Sensors darbojas ar barošanas spriegumu 5–24 V DC un atbalsta gan gaišo (light-operate), gan tumšo (dark-operate) pārslēgšanas režīmu, ļaujot elastīgi integrēt to vadības shēmās.

Praktiskas pielietojuma iespējas

• Mazu komponentu un detaļu noteikšana uz konveijeriem
• Etiķešu un malu detektēšana iepakošanas un poligrāfijas iekārtās
• Pozicionēšana un klātbūtnes kontrole montāžas iekārtās
• Skaitīšana un šķirošana ar šauriem objektiem

Galvenie tehniskie parametri

• Sensora tips: dakšveida fotoelektriskais sensors (U-veida gaismas barjera)
• Barošanas spriegums: 5–24 V DC
• Izvades darbība: izvēlams gaišās (light-operate) un tumšās (dark-operate) pārslēgšanas režīms
• Noteikšanas metode: caurstarošanas detektēšana dakšas spraugā
• Montāža: dakšas/spraugas montāža tiešai objektu noteikšanai

Kā lietot

Uzstādiet sensoru tā, lai sprauga būtu izlīdzināta ar nosakāmā objekta ceļu. Pievienojiet barošanu 5–24 V DC diapazonā un savienojiet izeju atbilstoši vajadzīgajai vadības loģikai (gaišā vai tumšā pārslēgšana). Pielāgojiet uzstādīšanas pozīciju, lai objekts droši pārtrauktu vai atjaunotu gaismas staru, ejot cauri dakšai. Pārbaudiet darbību, palaižot reprezentatīvus paraugus caur sensora spraugu un novērojot izejas reakciju vadības shēmā.

Ieteikumi

Uzstādiet sensoru vietā ar minimālu piesārņojumu dakšas atverē; periodiska raidītāja un uztvērēja tīrīšana novērš kļūdainu noteikšanu. Izmantojiet drošu mehānisko montāžu un vadu nostiprināšanu. Ja vide ir ar apkārtējo gaismu vai atspīdumiem, pārbaudiet abus pārslēgšanas režīmus, lai izvēlētos uzticamāko izvades darbību jūsu lietojumam.
