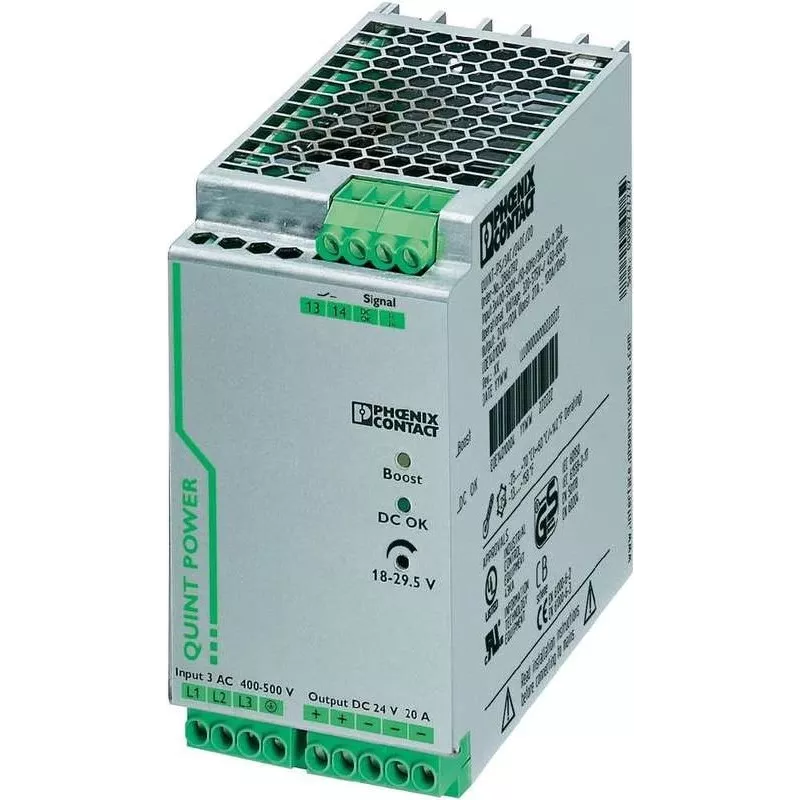

Barošanas bloks PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 480 W, 320–575 V AC ieeja, 24 V DC izeja

Šis PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 barošanas bloks ir domāts rūpnieciskām vadības sistēmām, automatizācijas iekārtām un modulāriem sadales skapjiem. Tas nodrošina stabilu 24 V DC izeju ar jaudu līdz 480 W, strādājot no trīsfāžu tīkla 320–575 V AC. Kompaktais izmērs (69 × 122 × 130 mm) un DIN sliedes stiprinājums ļauj to viegli integrēt esošajā iekārtā.

Praktiskas pielietošanas scenāriji

• Darbina PLC, sensorus, izpildmehānismus un citus 24 V vadības komponentus rūpnīcas automatizācijā.
• Piemērots energoapgādes nodrošināšanai ražošanas līnijās, kur nepieciešama uzticama un regulēta līdzstrāva.
• Var izmantot kā rezerves vai primāro barošanas avotu telekomunikāciju iekārtām, drošības sistēmām un mērierīcēm.

Galvenās specifikācijas

• Ieejas spriegums: 3 fāzes, 320–575 V AC, 45–65 Hz
• Izejas spriegums: 24 V DC, regulēts
• Jauda: 480 W (20 A pie 24 V)
• Izmēri (P×A×D): 69 × 122 × 130 mm
• Korpuss: Zaļi pelēks, DIN sliedes montāžai
• Aizsardzības: Pārsprieguma, pārslodzes un termiskā aizsardzība
• Darba temperatūra: -25 °C līdz +70 °C

Lietošana

Uzstādiet bloku uz DIN sliedes sadales skapī, nodrošinot brīvu gaisa cirkulāciju. Pievienojiet trīsfāžu AC barošanu atbilstoši norādītajam sprieguma diapazonam, ievērojot fāžu secību un zemējumu. Pēc tam pieslēdziet 24 V DC slodzi, ievērojot polaritāti un slodzes ierobežojumus. Pirms ekspluatācijas pārbaudiet izejas spriegumu bez slodzes un ar nominālo slodzi.

Ieteikumi

Izvietojiet barošanas bloku vietā, kur temperatūra un mitrums atbilst nominālajiem apstākļiem. Nodrošiniet pietiekamu ventilāciju un izvairieties no tuvuma spēcīgiem siltuma avotiem. Pārliecinieties, ka ieejas aizsardzības elementi (drošinātāji/automātslēdži) un izejas sadale atbilst sistēmas prasībām. Regulāri pārbaudiet savienojumu pievilkšanu apkopes laikā, lai garantētu nepārtrauktu 24 V barošanu.
