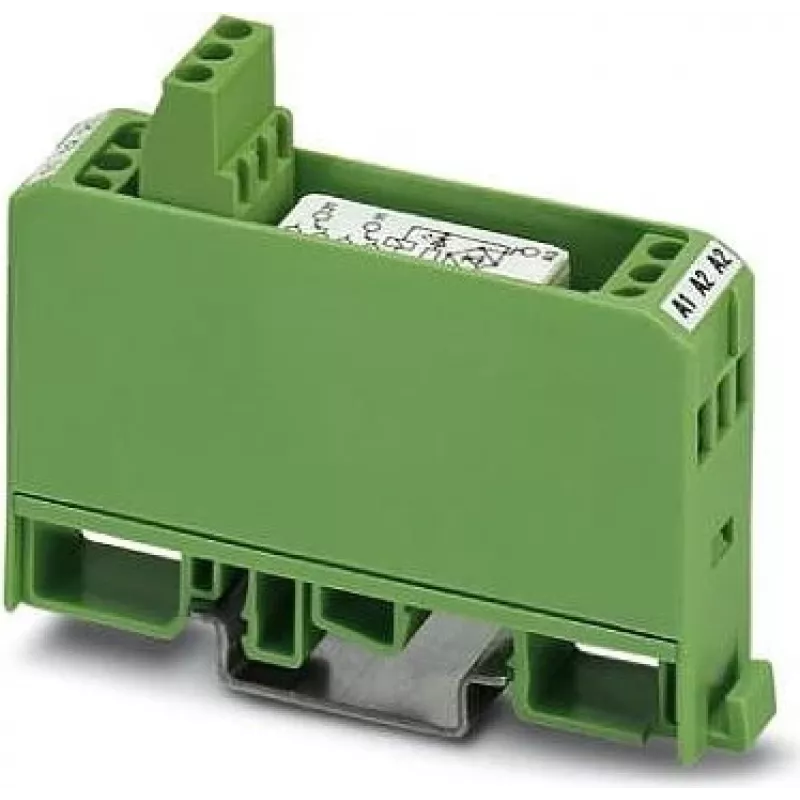

Phoenix Contact EMG 17-REL/KSR-24/21-21-LC releja modulis 2940391

Automātikas inženieriem, kuri vada vairākas ķēdes vienā vadības panelī, bieži vien nepietiek ar vienkāršiem spailes relejiem. Phoenix Contact EMG 17-REL/KSR-24/21-21-LC ir risinājums, kas apvieno divus pārslēdzamos kontaktus, LED statusa indikāciju un skrūvju savienojumus kompaktā 17,5 mm korpusā. Tas ļauj ietaupīt vietu uz DIN sliedes un nodrošina skaidru signāla stāvokļa kontroli.

Galvenās priekšrocības

• Divi pārslēdzamie kontakti (DPDT) divu neatkarīgu ķēžu komutācijai
• 24 V DC spole ar LED indikatoru tūlītējai vizuālai pārbaudei
• Kompakts 17,5 mm platums ietaupa vietu uz aizņemtām DIN sliedēm
• Skrūvju savienojumi nodrošina drošu vadu pievienošanu industriālā vidē
• Augsts izolācijas spriegums 4 kV starp ieeju un izeju drošībai

Ikdienas lietošanā

Moduli uzstāda uz standarta DIN sliedes un pievieno 24 V DC vadības signālu spoles spailēm. Kad relejs tiek iedarbināts, iedegas LED indikators, sniedzot tūlītēju informāciju par stāvokli. Divi pārslēdzamie kontakti var komutēt slodzi līdz 6 A pie 250 V AC/DC, tāpēc modulis ir piemērots kontaktu, vārstu vai signāllampu vadībai. Poliamīda korpuss nodrošina IP20 aizsardzību, kas atbilst vadības skapjiem un sadales paneļiem. Darba temperatūras diapazons no -20 °C līdz 50 °C garantē uzticamu darbību tipiskos industriālos apstākļos.

Pilni tehniskie dati

• Ieejas spriegums: 24 V DC
• Izejas kontakti: 2 pārslēdzamie kontakti (DPDT)
• Maksimālā komutācijas strāva: 6 A
• Maksimālais komutācijas spriegums: 250 V AC/DC
• Savienojuma veids: skrūvju savienojums
• Montāžas tips: DIN sliede
• Aizsardzības klase: IP20
• Darba temperatūra: -20 °C līdz 50 °C
• Spoles spriegums: 24 V DC
• Releja tips: miniatūrs jaudas relejs
• Statusa indikators: LED
• Izolācijas spriegums (ieeja/izeja): 4 kV
• Elektriskā kalpošana: 10^5 cikli (pie 6 A, 250 V AC)
• Mehāniskā kalpošana: 10^7 cikli
• Korpusa materiāls: poliamīds (PA)
• Spaiļu bloka tips: pamata spaiļu bloks
• Produktu sērija: EMG

Nobeigumā

Pateicoties slaidajam profilam un izturīgajai releja veiktspējai, EMG 17-REL/KSR-24/21-21-LC ir uzticama izvēle vadības izeju paplašināšanai automatizācijas projektos.
