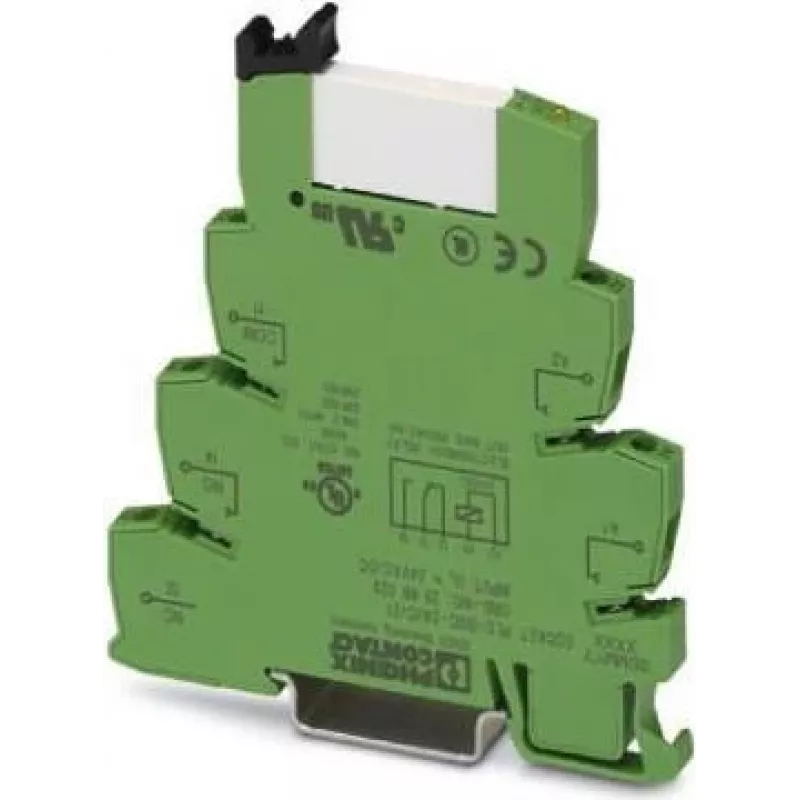

Phoenix Contact PLC-RSC-24UC/21 saskarnes relejs, 24V AC/DC spole, 1 SPDT kontakts, 6A, DIN sliedei, zaļš

Šis relejs ir domāts tiem, kas ikdienā strādā ar vadības skapjiem un PLC izejām – automātikas inženieriem, elektriķiem un mašīnbūves speciālistiem. Phoenix Contact PLC-RSC-24UC/21 ir kompakts saskarnes relejs, kas ļauj no vāja 24 V AC/DC signāla ieslēgt jaudīgākas slodzes līdz pat 6 A. Tas ir praktisks risinājums, lai savienotu PLC ar izpildmehānismiem, kontraktoriem vai signalizācijas lampām.

Galvenās priekšrocības

• Plats ieejas sprieguma diapazons: 24 V AC/DC (19,2–30 V AC/DC) – piemērots gan jaunām, gan esošām sistēmām.
• Viens pārslēgšanas kontakts (SPDT) ar maksimālo komutācijas spriegumu 250 V AC/DC un nepārtraukto strāvu 6 A.
• Kontaktu materiāls AgNi (sudraba niķelis) nodrošina uzticamu darbību arī pie biežas pārslēgšanas.
• Zaļš LED indikators uzreiz parāda releja stāvokli – ietaupa laiku diagnostikā.
• Montāža uz DIN sliedes NS 35/7,5 vai NS 35/15, savienojumi ar skrūvju spailēm.
• Mehāniskā izturība līdz 20 000 000 darbību, elektriskā – 100 000 darbību (6 A, 250 V AC, pretestības slodze).
• Spoles jaudas patēriņš tikai 220 mW, testa spriegums starp spoli un kontaktu 4 kV AC (50 Hz, 1 min).
• Aizsardzības pakāpe IP20, darba temperatūra no -40 °C līdz +60 °C.
• Atbilst CE, EAC, UL, cULus Recognized prasībām.

Kam piemērots

Šis relejs ir ideāls PLC digitālo izeju saskarņošanai ar lielākas jaudas slodzēm, signālu atdalīšanai vai pavairošanai, kā arī solenoīdu, kontraktoru un mazu motoru pārslēgšanai. To bieži izmanto ēku automatizācijā un mašīnu vadības sistēmās. Pateicoties 6,2 mm platam korpusam, tas aizņem maz vietas blīvi apdzīvotos skapjos.

Kā lietot

Relejs tiek uzstādīts uz DIN sliedes un pievienots ar skrūvju spailēm. Pirms ekspluatācijas noteikti pārbaudiet spoles polaritāti un slodzes atbilstību maksimālajiem parametriem. Zaļais korpuss atvieglo identifikāciju starp citām ierīcēm.

Padoms: ja lietojat induktīvo slodzi (piem., solenoīdus), ieteicams paralēli slodzei pievienot aizsargdiode, lai ierobežotu pārejas spriegumu un pagarinātu releja kontaktu kalpošanas laiku.
