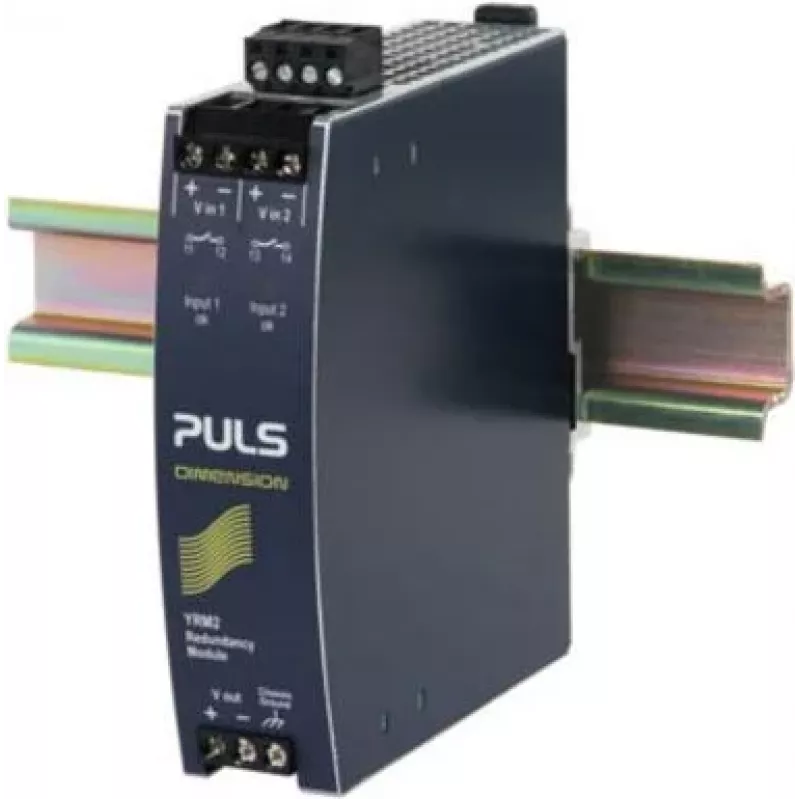

PULS DIMENSION DIN sliedes redundances modulis 1,3 A (YRM2.Diode)

PULS DIMENSION YRM2.Diode ir diožu atsaistes modulis, kas ļauj izveidot 1+1 redundantu barošanas sistēmu. Ja viens barošanas avots sabojājas, otrs turpina nodrošināt slodzi bez pārtraukuma. Šis modulis ir ideāli piemērots kompaktām DIN sliedes instalācijām, kur nepieciešama augsta pieejamība.

Kam tas paredzēts

Sistēmu integratoriem, sadales skapju montētājiem un apkopes inženieriem, kuri vēlas palielināt kritisko 24V DC ķēžu drošību. Īpaši noder vietās, kur ir ierobežota telpa un nepieciešams vienkāršs un uzticams redundances risinājums.

Galvenās iezīmes

• Diožu atsaiste diviem ieejas kanāliem
• Plašs ieejas sprieguma diapazons: 9-30 VDC
• Maksimālā ieejas strāva: 1,3 A uz kanālu
• Maksimālā izejas strāva: 2,6 A nepārtraukti
• Zems sprieguma kritums: parasti 0,2 V pie 1,3 A
• Augsta efektivitāte: >98%
• Montāža uz DIN sliedes (TS35/7,5 vai TS35/15)
• Konvekcijas dzesēšana, nav nepieciešami ventilatori
• Skrūvju spailes drošai elektroinstalācijai
• Darba temperatūra: -40 līdz +70 °C

Specifikācijas

• Redundances veids: diožu atsaiste
• Ieejas kanālu skaits: 2
• Ieejas sprieguma diapazons: 9-30 VDC
• Maksimālā ieejas strāva uz kanālu: 1,3 A
• Maksimālā izejas strāva: 2,6 A
• Sprieguma kritums: 0,2 V @ 1,3 A
• Efektivitāte: >98%
• Montāža: DIN sliede TS35/7,5 vai TS35/15
• Darba temperatūra: -40 līdz +70 °C
• Uzglabāšanas temperatūra: -40 līdz +85 °C
• Savienojumi: skrūvju spailes
• Vadu izmērs: 0,8-2,5 mm² (AWG 18-12)
• Korpusa materiāls: anodēts alumīnijs un plastmasa
• Aizsardzības klase: IP20
• Produktu sērija: PULS DIMENSION

Kā lietot

Lai izveidotu redundantu sistēmu, pievienojiet divus neatkarīgus barošanas avotus YRM2.Diode ieejas spailēm. Pārliecinieties, ka katrs barošanas avots spēj nodrošināt pilnu slodzes strāvu, jo modulis izmantos to avotu, kuram ir augstāks izejas spriegums. Diožu atsaiste novērš pretējās strāvas, aizsargājot barošanas avotus no atpakaļplūsmas.

Padoms: uzstādot moduli, ievērojiet pareizu polaritāti un pievelciet skrūvju spailes ar atbilstošu griezes momentu, lai nodrošinātu drošu kontaktu. Regulāri pārbaudiet, vai abi barošanas avoti darbojas pareizi, lai nodrošinātu redundances funkcionalitāti.
