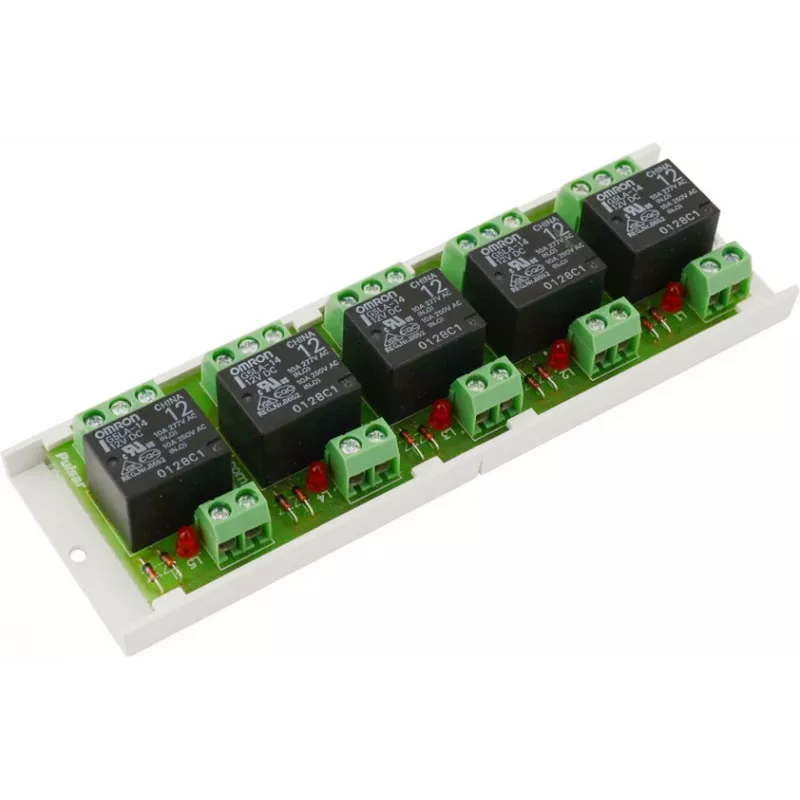

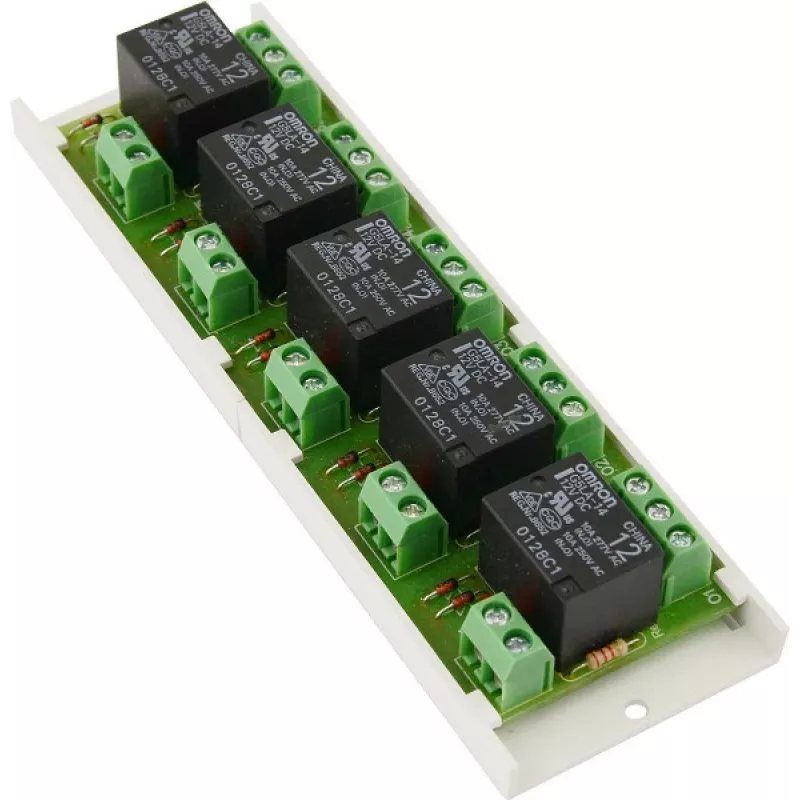

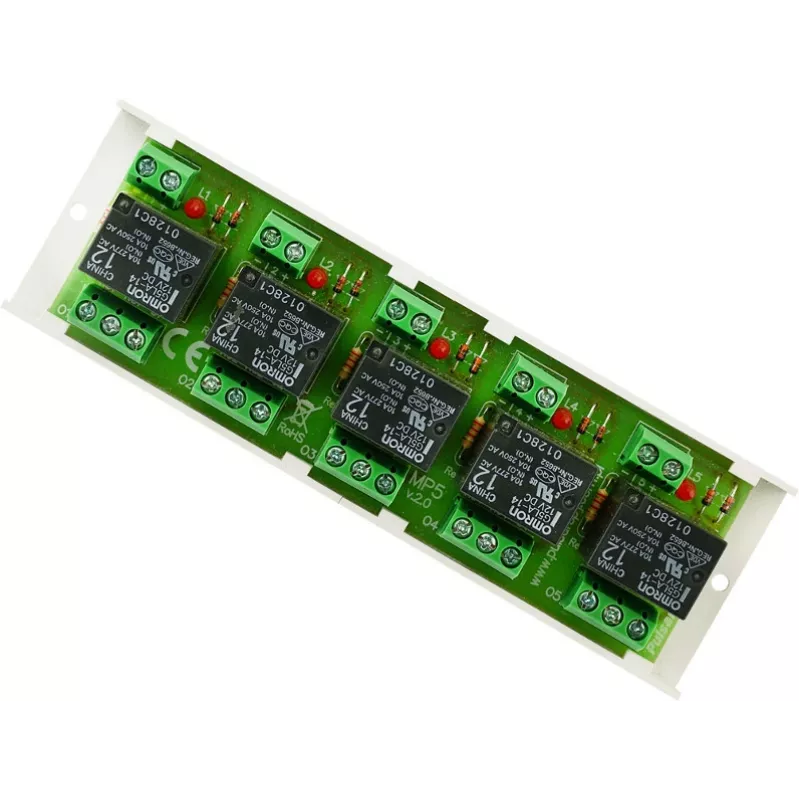

PULSAR AWZ520 Relay modulis

Vajag uzticamu releju, kas atdalītu vadības signālu no slodzes? AWZ520 ir tieši tas – vienkāršs, optiski izolēts SPDT releja modulis, kas strādā no 10 līdz 30 V līdzstrāvas. Nav lieku zvaniņu, ir tikai tas, kas vajadzīgs drošai komutācijai.

Priekšrocības

Optiskā izolācija nozīmē, ka trokšņi no slodzes puses netraucē vadības ķēdi – ideāli rūpnieciskai videi. Kompaktais izmērs un iespēja montēt gan ar līmlenti, gan skrūvēm ļauj to ievietot gandrīz jebkurā panelī. Sarkanā LED skaidri parāda, vai relejs ir ieslēgts.

Kam tas der

• Rūpniecisko vadības paneļu montāžai
• Ēku automatizācijas sistēmās
• Signalizācijas un drošības sistēmu signālu komutācijai
• Zemas jaudas slodžu ieslēgšanai/izslēgšanai

Galvenie parametri

• Barošana: 10V ÷ 30V DC
• Patēriņš: 20 mA @ 12V DC, 10 mA @ 24V DC
• Releja tips: SPDT (viens pols, divi virzieni)
• Kontakti: NO, NC, C
• Maksimālā strāva: 1 A @ 30V DC (rezistīva slodze), 0.5 A @ 50V AC (rezistīva slodze)
• Ieeja: optiski izolēta trigera ieeja
• Izeja: potenciāli brīvi releja kontakti
• Darba temperatūra: -10°C līdz +40°C
• Mitrums: 20% līdz 90% RH
• Montāža: līmlente vai skrūves
• LED indikators: jā (releja stāvoklis)
• Aizsardzība: optiskā izolācija
• Sertifikācija: CE

Kā lietot

Pievieno barošanu (10-30V DC) attiecīgajiem spailēm, pievieno vadības signālu (piemēram, no PLC izejas) uz optiski izolēto ieeju, un izmanto potenciāli brīvos kontaktus (C, NO, NC) slodzes komutācijai. LED iedegas, kad relejs ir aktivizēts.

Padoms: Lai izvairītos no pārkaršanas, nepārslogojiet kontaktus – maksimālā strāva ir 1 A pie līdzstrāvas. Pirms montāžas pārbaudiet, vai barošanas spriegums ir stabils un atbilst specifikācijai.
