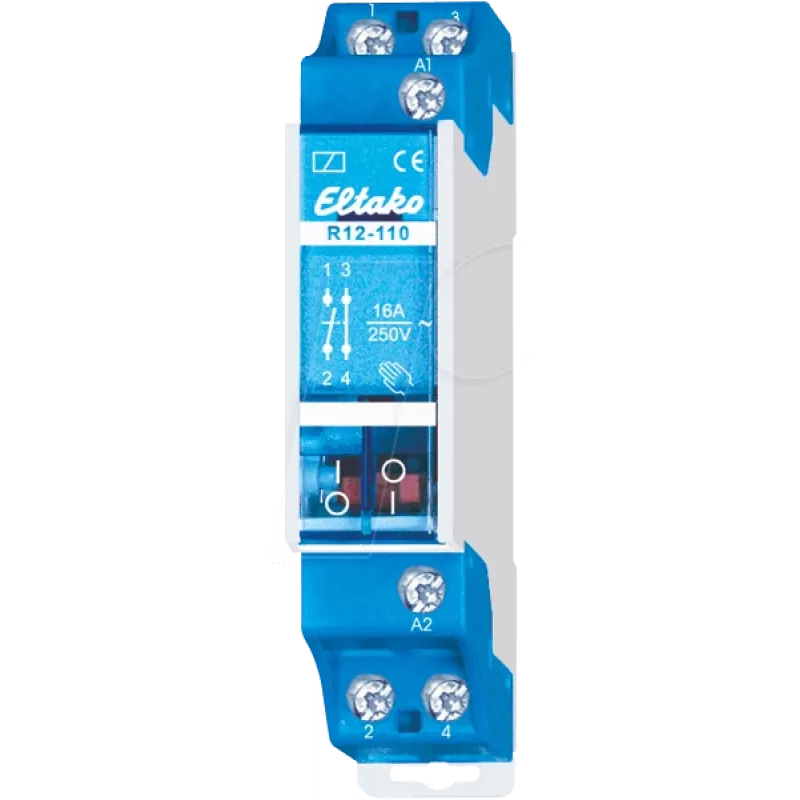

Eltako R12-110-230V elektromehāniskais relejs — 1 NO + 1 NC kontakti, 230 V spole

Eltako R12-110-230V ir elektromehāniskais relejs ar vienu normāli atvērtu (NO) un vienu normāli slēgtu (NC) kontaktu, ko vada 230 V maiņstrāvas spole. Tas nodrošina mehānisku slēgšanu elektriskajām ķēdēm DIN sliežu instalācijās un vadības paneļos, ļaujot atdalīt slēgšanas un vadības ķēdes, kā arī vienkārši integrēt automatizācijas un ēku vadības sistēmās.

Praktiskas lietošanas scenāriji

• Apgaismojuma vadība: Izmantojiet NO kontaktu, lai ieslēgtu apgaismojumu, kad spole tiek aktivizēta, un NC kontaktu, lai vadītu avārijas apgaismojumu, kas izslēdzas normālā režīmā.
• Motoru un sūkņu vadība: Piemērots mazu motoru vai sūkņu ieslēgšanai/izslēgšanai rūpnieciskās vadības ķēdēs, kur nepieciešama uzticama mehāniska komutācija.
• Signālu pārslēgšana: NC kontakts var tikt izmantots kā drošības elements — ja spole zaudē spriegumu, tas aizveras un aktivizē trauksmi vai avārijas izslēgšanu.

Galvenie parametri

• Spoles spriegums: 230 V AC
• Kontaktu konfigurācija: 1 NO + 1 NC
• Kontaktu slodzes spēja: līdz 10 A pie 250 V AC (atkarībā no slodzes veida)
• Mehāniskais kalpošanas laiks: >10⁷ cikli
• Elektriskais kalpošanas laiks: >10⁵ cikli pie nominālās slodzes
• Darba temperatūra: -20 °C līdz +55 °C
• Izolācijas spriegums: 4 kV starp spoli un kontaktiem
• Montāža: uz DIN sliedes (35 mm)
• Izmēri: 17,5 × 90 × 66 mm (platums × augstums × dziļums)

Relejs ir viegli uzstādāms: piestipriniet to uz DIN sliedes, pievienojiet spoli 230 V tīklam un savienojiet slodzi ar NO/NC kontaktiem atbilstoši shēmai. Pirms jebkādiem darbiem atslēdziet strāvu. Induktīvām slodzēm ieteicams pievienot dzēšanas ķēdes, lai pagarinātu kontaktu mūžu.
