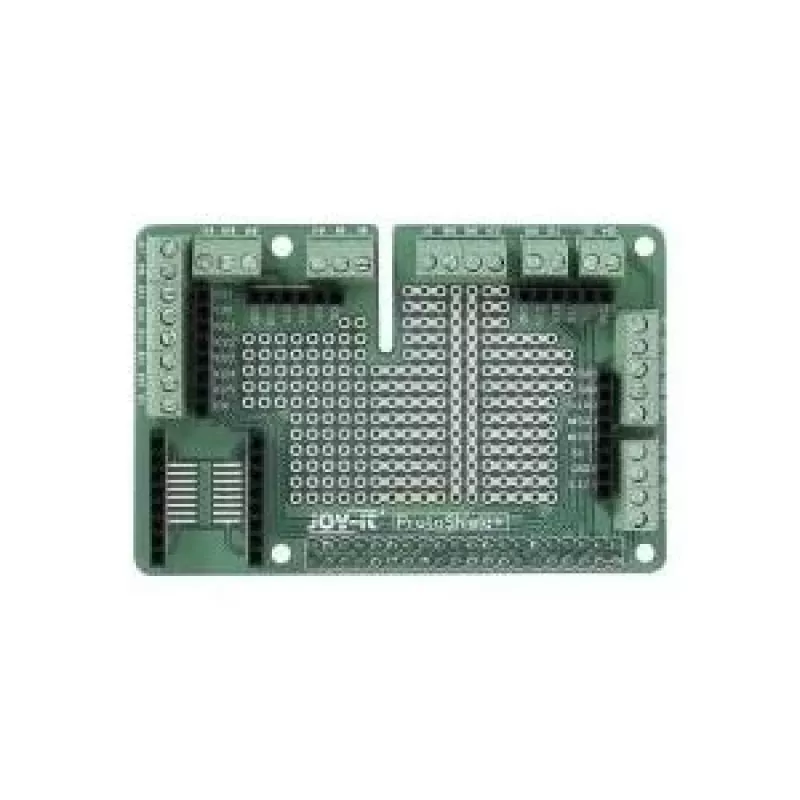

Raspberry Pi Prototyping Pi Plate Kit paplašināšanas plate

65 x 56,5 mm plate, kas uzreiz uzliekama uz Raspberry Pi 40-pinu GPIO ligzdas un pārvērš to par pilnvērtīgu prototipēšanas laukumu. Šis komplekts apvieno lodējamu shēmas platību un mini maizes dēlīti vienā kompaktā platē, tāpēc nav jāmeklē atsevišķas detaļas vai jāķēpājas ar nestabilām savienojumiem.

Galvenās priekšrocības

• Saderīga ar visiem Raspberry Pi modeļiem, kuriem ir 40-pinu GPIO ligzda
• Komplektā iekļauts 40-pinu vīrišķais savienotājs tiešam savienojumam
• Lodējama caurumu prototipēšanas zona pastāvīgiem projektiem
• Mini pašlīmējošs maizes dēlītis ātriem eksperimentiem
• Atsevišķi 3,3V, 5V un GND barošanas kontakti
• FR-4 PCB materiāls
• HAT saderīgs formāts ar standarta montāžas caurumiem

Kam piemērota

Elektronikas entuziastiem, studentiem un izstrādātājiem, kuri vēlas ātri prototipēt shēmas, apgūt GPIO programmēšanu vai integrēt sensorus un izpildmehānismus. Piemērota arī pastāvīgiem projektiem, kur nepieciešami lodēti savienojumi.

Kā lietot

Uzlieciet plati uz Raspberry Pi 40-pinu GPIO ligzdas. Ja nepieciešams, pielodējiet 40-pinu savienotāju un citas komponentes. Izmantojiet mini maizes dēlīti ātrai shēmu testēšanai vai lodējamo laukumu pastāvīgiem savienojumiem. Barošanas LED indikators palīdz pārbaudīt, vai plate ir pareizi pievienota.

Kas jāņem vērā

Komplektam nepieciešama lodēšana, lai piestiprinātu GPIO savienotāju un citas komponentes. Plate aizņem daļu no vietas, kas parasti būtu nepieciešama pilnam maizes dēlītim, tāpēc tā ir ērta kompaktiem risinājumiem.

Padoms: pirms lodēšanas pārbaudiet, vai plate ir pareizi novietota uz GPIO ligzdas. Vienmēr atvienojiet Raspberry Pi no barošanas avota, pirms veicat lodēšanas darbus. Izmantojiet 3,3V un 5V kontaktus atbilstoši savu komponenšu specifikācijām, lai izvairītos no bojājumiem.
