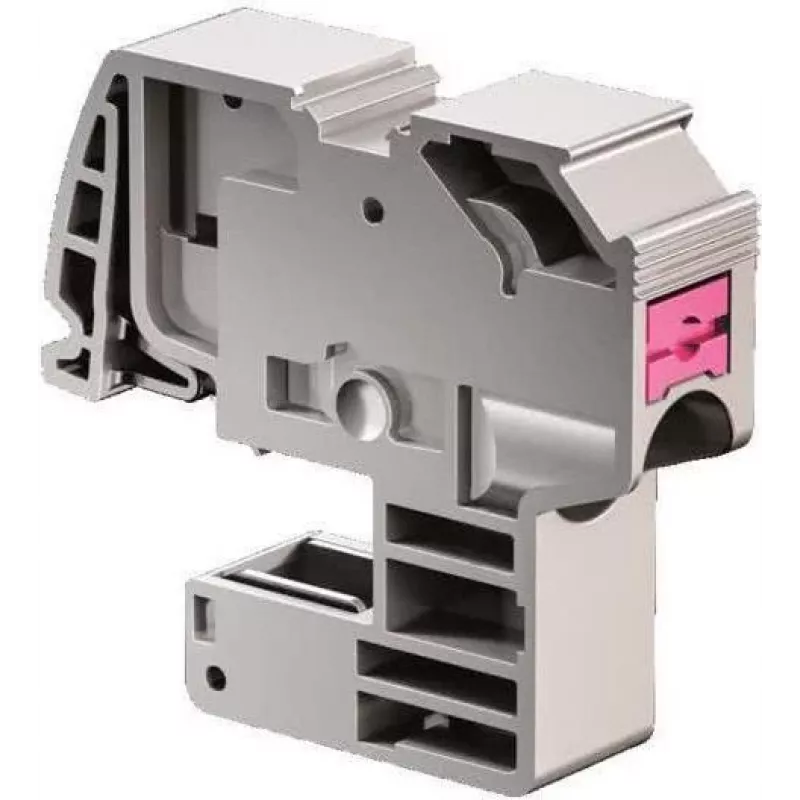

Rittal 3456505 Push-in vadītāju savienojuma spaile apaļiem vadītājiem 1,5-4 mm², pelēka

32 A un 1000 V AC/DC — tie ir parametri, ar kuriem Rittal 3456505 nostrādā bez skrūvēm. Apaļo vadītāju pievienošana RiLine60 kopnēm notiek ar push-in tehnoloģiju: vads tiek ievietots, un savienojums ir gatavs. Nekādu instrumentu, nekādu skrūvju pievilkšanas.

Kāpēc tas noder

• Push-in savienojums apaļiem vadītājiem — bez instrumentiem
• Pieņem cietos vai lokanos vadītājus ar uzmavu no 1,5 līdz 4 mm²
• Nominālā strāva līdz 32 A, nominālais spriegums 1000 V AC/DC
• Uzspraudes montāža uz RiLine60 kopnēm — papildu stiprinājumi nav vajadzīgi
• Kompakts poliamīda korpuss pelēkā krāsā (RAL 7035)
• Darba temperatūras diapazons: no -40 °C līdz +100 °C

Kam piemērota

Panelu būvētājiem, elektromontieriem un apkopes tehniķiem, kuri strādā ar Rittal RiLine60 kopņu sistēmām un sadales iekārtās vēlas ātru, uzticamu vadītāju pieslēgumu.

Tehniskie dati

• Savienojuma tehnoloģija: Push-in
• Vadītāja tips: Apaļie vadītāji
• Vadītāja šķērsgriezums: 1,5 - 4 mm² (ciets vai lokans ar uzmavu)
• Nominālā strāva: 32 A
• Nominālais spriegums: 1000 V AC/DC
• Savienojuma punktu skaits: 2
• Montāžas veids: Uzspraude uz kopnes
• Kopņu sistēma: Rittal RiLine60
• Materiāls: Poliamīds (PA)
• Krāsa: Pelēka (RAL 7035)
• Darba temperatūra: -40 °C līdz +100 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC 60947-7-1
• Polu skaits: 1

Lietošana

Spaile tiek uzsprausta uz RiLine60 kopnes bez papildu aparatūras. Noņemiet vadītāja izolāciju atbilstošā garumā, ievietojiet to push-in atverē līdz galam un pārbaudiet, vai kontakts ir stabils. Lokaniem vadītājiem izmantojiet uzmavas — tā tiek saglabāts drošs kontakts arī pēc vairākkārtējas pārvietošanas.

Padoms: pirms spailes uzspraušanas pārliecinieties, ka kopnes virsma ir tīra un nav bojāta. Ja izmantojat lokanu vadītāju, uzmava nav tikai formalitāte — tā novērš atsevišķu dzīslu izslīdēšanu un nodrošina vienmērīgu kontaktu visā šķērsgriezumā.
