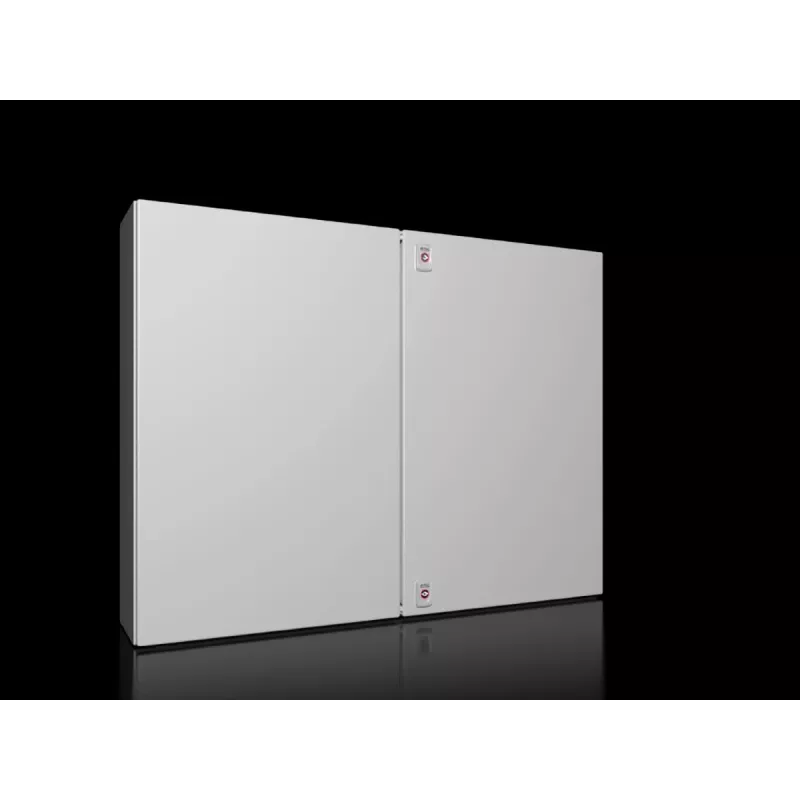

Rittal AX kompaktais korpuss, 2 durvis, 1000x760x210 mm

Ja jūsu automatizācijas sistēma strādā putekļainā vai mitrā vidē, korpuss, kas neiztur ūdens un putekļu iekļūšanu, ir laika bumba. Rittal AX kompaktais korpuss ar divām durvīm un IP 66 aizsardzību nodrošina, ka elektronika paliek sausa un tīra arī tad, kad apkārt viss put un šļakstās.

Kam tas paredzēts

Šis korpuss ir domāts sistēmu integratoriem, sadales skapju montētājiem un apkopes komandām, kas strādā ar ražošanas iekārtām, procesu vadības sistēmām vai infrastruktūras objektiem. Tas ir piemērots motora vadības centriem, PLC skapjiem un elektrosadales mezgliem, kur vieta ir ierobežota, bet aizsardzība ir obligāta.

Galvenās priekšrocības

• Divu durvju dizains ar 130° atvēršanas leņķi – ērta piekļuve uzstādītajām komponentēm pat šaurās telpās.
• Izturīga tērauda konstrukcija ar gruntskrāsu un pulverkrāsojumu RAL 7035 gaiši pelēkā krāsā – izturīga pret koroziju un skrāpējumiem.
• Paslēptas eņģes un ieputots poliuretāna durvju blīvējums nodrošina ciešu un ilgnoturīgu blīvējumu pret piesārņojumu.
• Komplektā iekļauta cinkota montāžas plāksne – komponentes var viegli uzstādīt un vadu ievilkšanu veikt ārpus korpusa.
• Apakšējā kabeļu ievada plāksne iekļauta; sienas montāžas kronšteini ir papildus piederumi.
• 3 mm dubultvārpstas slēdzene (maināma) nodrošina drošu aizvēršanu.

Specifikācijas

• Ārējie izmēri (P x A x D): 1000 x 760 x 210 mm
• Materiāls: lokšņu tērauds
• Aizsardzības klase: IP 66
• NEMA vērtējums: NEMA 4
• Krāsa: RAL 7035 (gaiši pelēka)
• Montāžas plāksne: iekļauta, cinkota
• Sertifikācija: UL, cUL, TÜV, Germanischer Lloyd, EAC, VDE, CSA
• Durvju eņģes: paslēptas
• Durvju blīvējums: ieputots PU blīvējums
• Slēdzenes tips: 3 mm dubultvārpstas

Kā lietot

Uzstādiet korpusu uz sienas ar piemērotiem kronšteiniem (jāiegādājas atsevišķi), pārliecinoties, ka tas ir līmenī un stingri nostiprināts. Montāžas plāksni var izņemt, lai to ērtāk aprīkotu ar komponentēm un veiktu vadu savienojumus, pēc tam ievietot atpakaļ korpusā. Kabeļus ievadiet caur apakšējo plāksni, izmantojot atbilstošus kabeļu blīvslēgus, lai saglabātu IP 66 aizsardzību.

Padoms: ja korpusu uzstādāt ārpus telpām, papildiniet to ar lietus nojumi un pārliecinieties, ka visi kabeļu ievadi ir pareizi noslēgti. Montāžas plāksni var aprīkot ārpus korpusa, lai atvieglotu vadu ievilkšanu.
