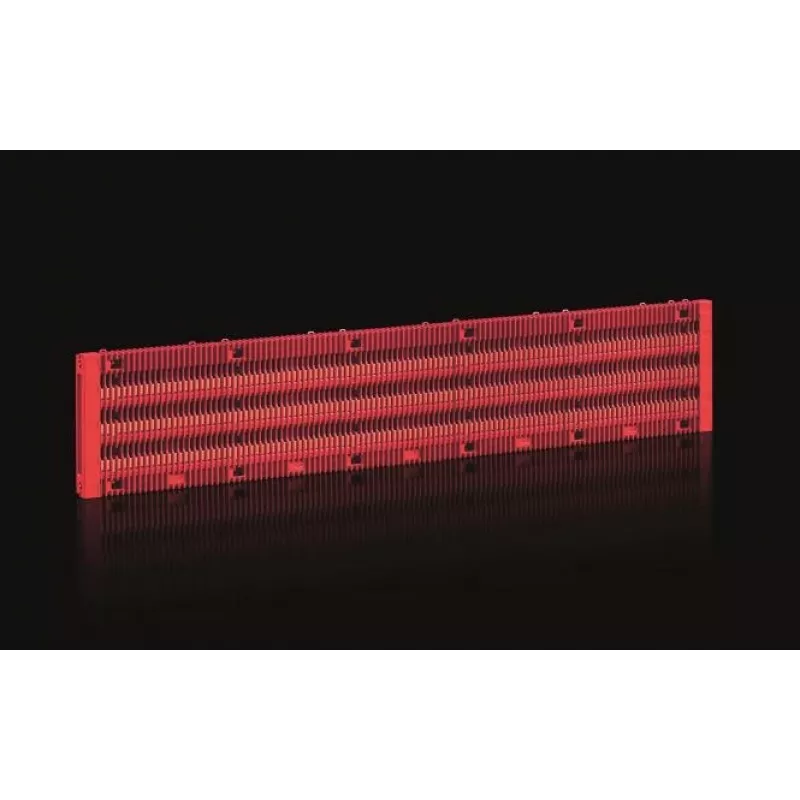

Rittal RiLineX Board 3p RX 9360024 60mm ar kopnēm 30x5mm B

Iedomājieties, ka vairs nav jāveic sarežģīta elektroinstalācija, lai sadalītu jaudu sadales skapjos. Rittal RiLineX Board 3p RX 9360024 ļauj ātri un vienkārši izveidot trīsfāžu sadales sistēmu, integrējot trīs 30 x 5 mm vara kopnes tieši kompaktā 60 mm platā panelī. Tas ietaupa laiku, samazina kļūdu risku un nodrošina uzticamu strāvas pārvadi līdz pat 630 A.

Kam paredzēts

Šis kopņu panelis ir paredzēts elektrosadales skapju montētājiem, elektroinženieriem un sistēmu integratoriem, kuri projektē un montē zema sprieguma sadales iekārtas saskaņā ar IEC 61439. Tas ir piemērots trīspolu jaudas sadales mugurkaulam RiLineX korpusos, piemēram, rūpnieciskajos vadības skapjos, mašīnu barošanas blokos un ēku infrastruktūras sadales skapjos.

Galvenās iezīmes

• Integrēta 3 polu kopņu sistēma ar vara stieņiem 30 x 5 mm
• Kompakts 60 mm sistēmas platums, ietaupa vietu
• Tieša montāža RiLineX kopņu sistēmās bez papildu adapteriem
• Nominālais darba spriegums līdz 690 V AC
• Strāvas pārvades jauda līdz 630 A atkarībā no konfigurācijas
• Pamatne un izolatori no poliamīda (PA) gaiši pelēkā RAL 7035 krāsā
• Aizsardzības klase IP00, piemērota uzstādīšanai korpusu iekšpusē
• Atbilst IEC 61439 standartam zema sprieguma sadales iekārtām

Specifikācijas

• Produkta veids: Kopņu sistēmas panelis
• Sērija: RiLineX
• Polu skaits: 3
• Kopņu izmēri: 30 x 5 mm
• Sistēmas platums: 60 mm
• Nominālais darba spriegums (AC): 690 V
• Kopņu materiāls: Varš
• Montāžas veids: Tiešā montāža RiLineX kopņu sistēmās
• Aizsardzības klase: IP00
• Atbilstība standartiem: IEC 61439
• Korpusa/pamatnes materiāls: Poliamīds (PA)
• Krāsa (izolatori/pamatne): RAL 7035 (gaiši pelēka)
• Strāvas pārvades jauda (kopnei): Līdz 630 A (atkarībā no konfigurācijas)

Kā lietot

Uzstādiet paneli tieši RiLineX kopņu sistēmā, ievērojot ražotāja montāžas instrukcijas. Pārliecinieties, ka apkārtējais korpuss nodrošina atbilstošu aizsardzību pret tiešu saskari, jo panelim ir IP00 aizsardzības klase. Pievienojiet kopnes ar pareizu griezes momentu, lai nodrošinātu uzticamu elektrisko savienojumu. Ja nepieciešama lielāka strāva, apsveriet iespēju paralēli savienot vairākus paneļus vai pārbaudiet derating koeficientus atkarībā no apkārtējās vides temperatūras un korpusa ventilācijas.

Padoms: Vienmēr pārbaudiet, vai izmantotās kopnes un savienojumi atbilst konkrētajai slodzei un vides apstākļiem. Regulāri veiciet termogrāfisko pārbaudi, lai savlaicīgi atklātu pārkaršanas riskus.
