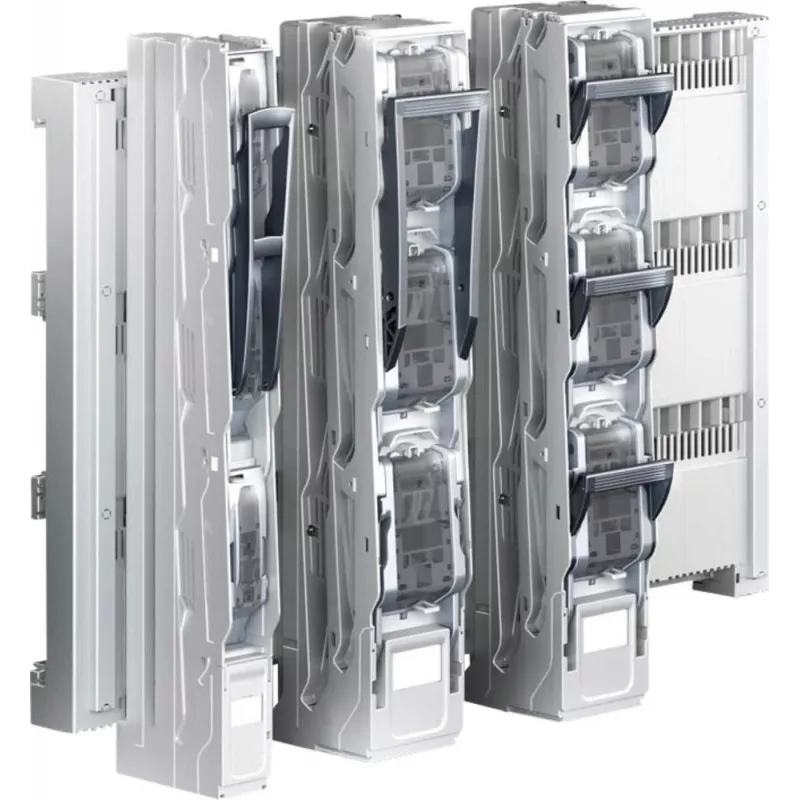

Rittal Gr.00 160A 3‑polu slodzes pārslēgšanas stienis SV 9677.0 (9677.025)

Rittal Gr.00 160A 3‑polu slodzes pārslēgšanas stienis SV 9677.0 ir kompakts un uzticams risinājums trīsfāzu atzaru ķēžu aizsardzībai un pārslēgšanai. Paredzēts uzstādīšanai sadales skapjos un elektroiekārtu korpusos, tas apvieno drošinātāju aizsardzību ar mehānisku pārslēgšanu, nodrošinot drošu un efektīvu darbību rūpnieciskās un komerciālās sadales sistēmās.

Praktiskas pielietojuma iespējas

• Trīsfāzu motoru, sildītāju vai citu iekārtu atzaru aizsardzība un atslēgšana rūpnieciskajās sadales sistēmās.
• Strāvas sadale un aizsardzība komerciālās ēkās, piemēram, birojos vai tirdzniecības centros, kur nepieciešama vidēja strāvas slodze (līdz 160 A).
• Rezerves barošanas vai apgaismojuma ķēžu pārslēgšana un aizsardzība, izmantojot atbilstošus drošinātājus.

Galvenie raksturlielumi

• Tips: Gr.00 slodzes pārslēgšanas stienis
• Polu skaits: 3 (trīs fāzes)
• Nominālā strāva: 160 A
• Izmērs: Kompakts, paredzēts Gr.00 drošinātāju ieliktņiem
• Pielietojums: Uzstādīšana sadales skapjos un korpusos, fiksēšana ar standarta montāžas atverēm
• Savienojumi: Skaidri marķēti polu spailes, piemēroti atbilstoša šķērsgriezuma vadiem

Uzstādīšana un lietošana

Pirms uzstādīšanas pārliecinieties, ka sadales skapis ir atbilstošs 160 A slodzei un ievērojiet ražotāja norādījumus par atstatumiem. Piestipriniet stieni ar skrūvēm pie montāžas plāksnes. Pievienojiet ieejošos un izejošos vadītājus pie attiecīgajiem spailēm, ievērojot pievilkšanas momentu un vadu izmērus atbilstoši standartiem. Ievietojiet atbilstošus drošinātājus (Gr.00) katrā polā, ņemot vērā ķēdes nominālo strāvu un pārslodzes raksturlielumus. Pirms ieslēgšanas pārbaudiet visus savienojumus un izolāciju. Pēc uzstādīšanas veiciet pārslēgšanas testu bez slodzes un ar nelielu slodzi, lai pārliecinātos par pareizu darbību.

Ieteikumi

Izmantojiet tikai atbilstošus drošinātājus ar pareizu nominālo strāvu un raksturlielumiem. Regulāri pārbaudiet savienojumu pievilkšanu un drošinātāju stāvokli, lai nodrošinātu ilgstošu un drošu darbību.
