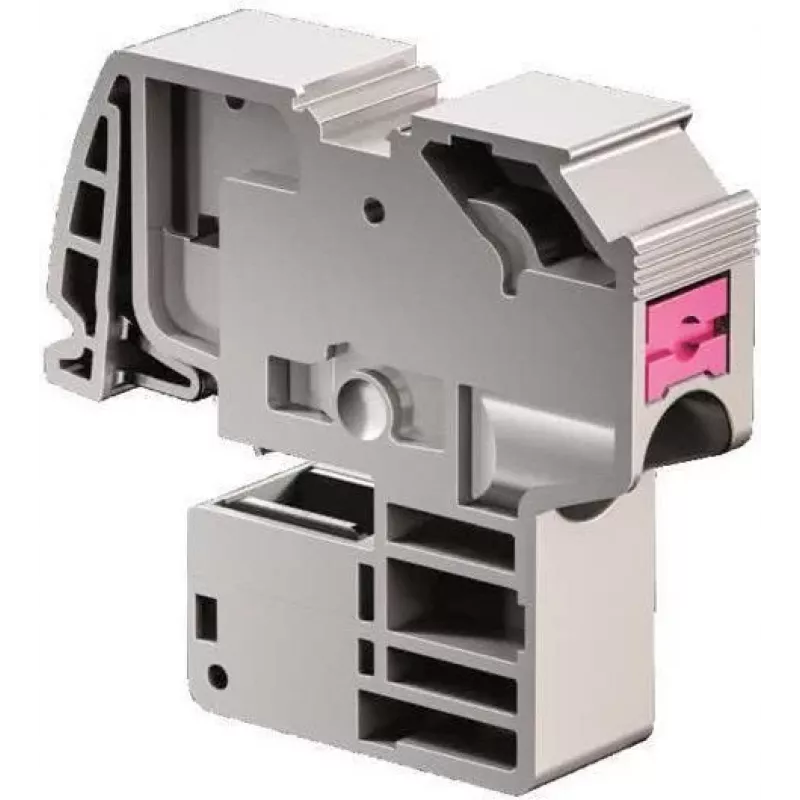

Rittal SV 3451505 vadītāja spaile kopņu sistēmām

Kad sadales skapī jāpievieno barošanas kabelis tieši pie kopnes, parastie spailes bloki bieži vien nav piemēroti – tie ir par vāju vai prasa papildu adapterus. Rittal SV 3451505 novērš šo problēmu: tā ir vienpolu skrūvju spaile, kas paredzēta tiešai montāžai uz Rittal SV kopņu sistēmām, tostarp RiLine60, un nodrošina drošu savienojumu līdz pat 160 A.

Galvenās priekšrocības

• Augsta strāvas noslodze līdz 160 A – piemērota jaudīgām industriālām slodzēm
• Plašs vadītāju klāsts: no 1,5 līdz 50 mm² (elastīgi un stingri vadi)
• Tieša montāža uz kopnēm bez papildu adapteriem – ietaupa laiku un vietu
• Izturīgs poliamīda korpuss ar IP20 aizsardzību pēc uzstādīšanas
• Atbilst VDE, UL, CSA un CCC standartiem

Kam piemērota

Šī spaile ir paredzēta elektriķiem, paneļu būvētājiem un apkopes speciālistiem, kuri strādā ar Rittal SV kopņu sistēmām. Tā nodrošina uzticamu savienojumu gan rūpnieciskās automatizācijas skapjos, gan enerģijas sadales iekārtās. Ja nepieciešams pievienot vadītājus pie kopnēm ar platumu no 12 līdz 30 mm un biezumu no 5 līdz 10 mm, šī spaile ir tieši tas, kas vajadzīgs.

Tehniskie dati

• Savienojuma veids: skrūvju savienojums
• Nominālais darba spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 8 kV
• Pievilkšanas griezes moments: 4 Nm
• Darba temperatūras diapazons: no -25 °C līdz +70 °C
• Korpusa materiāls: poliamīds (PA)
• Kontakta materiāls: elektrolītiskais varš, alvots
• Polu skaits: 1
• Savienojumu skaits: 1 vadītājs uz spaili
• Krāsa: pelēka / melna

Kā lietot

Uzstādiet spaili tieši uz Rittal SV kopnes, ievērojot kopnes platumu un biezumu. Ievietojiet vadītāju (1,5–50 mm²) un pievelciet skrūvi ar 4 Nm griezes momentu. Pārliecinieties, ka spailes korpuss ir nostiprināts un nodrošina IP20 aizsardzību. Pirms ekspluatācijas pārbaudiet savienojuma stingrību.

Padoms: vienmēr izmantojiet kalibrētu griezes momenta atslēgu, lai pievilktu skrūvi precīzi ar 4 Nm – tas garantē drošu kontaktu un novērš pārkaršanu. Laika gaitā pārbaudiet savienojumus, īpaši vietās ar vibrācijām.
