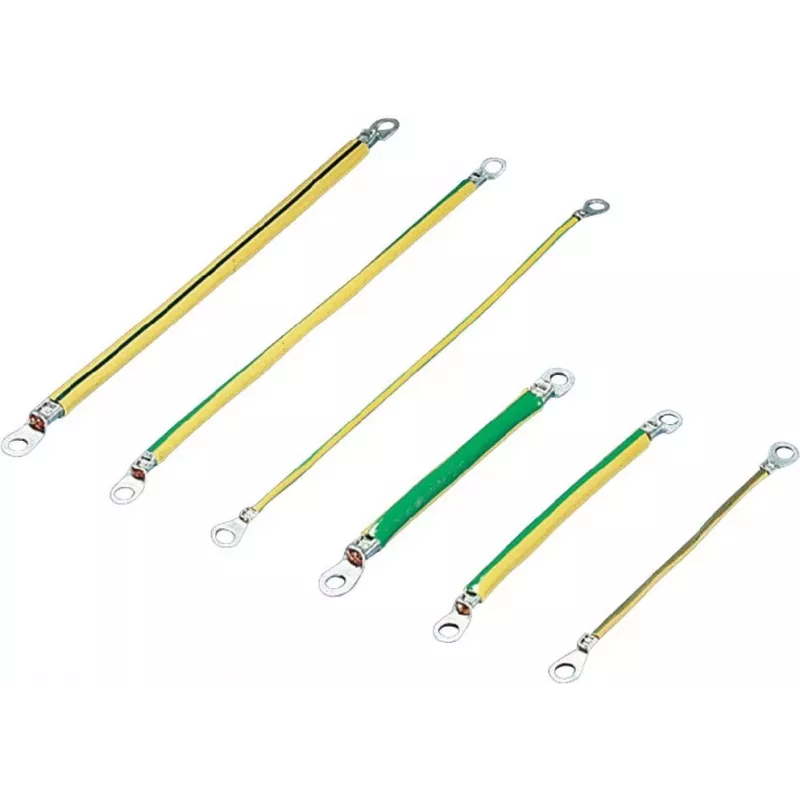

Rittal SZ iezemējuma savienotājs 16 mm² varš, 300 mm garš, 10 gab. 2565.110

16 mm² vara šķērsgriezums un 280 mm attālums starp caurumiem — šis Rittal SZ iezemējuma savienotājs nodrošina drošu un zema pretestības potenciālu izlīdzināšanu sadales iekārtās.

Kāpēc izvēlēties

Elastīga plakana vara pinuma konstrukcija lieliski piekļaujas arī nelīdzenām virsmām, tāpēc to var ērti uzstādīt gan uz durvīm, gan uz korpusa rāmja. Iepriekš izurbtie 6,5 mm caurumi ir paredzēti M6 skrūvēm, tādēļ urbšana nav nepieciešama — ietaupāt laiku un izvairāties no metāla skaidu veidošanās.

Galvenās priekšrocības

• 16 mm² vara vadītājs nodrošina augstu strāvas nestspēju
• Iepriekš izurbti 6,5 mm caurumi M6 skrūvēm
• 280 mm attālums starp caurumiem atbilst standarta korpusu rāmju profiliem
• Elastīga plakana pinuma konstrukcija
• Atbilst DIN EN 61439 prasībām sadales iekārtu komplektiem

Kam piemērots

Šis savienotājs ir paredzēts elektriķiem, paneļu būvētājiem un apkopes speciālistiem, kuri strādā ar zema sprieguma sadales iekārtām un vēlas nodrošināt drošu potenciālu izlīdzināšanu. 10 gabalu iepakojums ļauj aprīkot vairākus korpusus vai saglabāt rezervi turpmākiem paplašinājumiem.

Tehniskie dati

• Materiāls: varš (Cu)
• Vadītāja šķērsgriezums: 16 mm²
• Garums: 300 mm
• Cauruma diametrs: 6,5 mm
• Savienojuma caurumu skaits: 2
• Attālums starp caurumiem: 280 mm
• Ieteicamā skrūves izmērs: M6
• Iepakojuma daudzums: 10 gab.
• Sērija: Rittal SZ

Uzstādīšana

Piestipriniet savienotāju ar M6 skrūvēm pie korpusa metāla daļām, piemēram, durvīm un rāmja. Pārliecinieties, ka kontaktvirsmas ir tīras un bez krāsas, lai nodrošinātu zemu pārejas pretestību. Savienotājs ir elastīgs, tāpēc to var viegli pielāgot arī sarežģītākām ģeometrijām.

Padoms: pirms uzstādīšanas notīriet kontaktvirsmas no krāsas vai netīrumiem, lai nodrošinātu ilgstošu un drošu savienojumu. Vienmēr pārbaudiet, vai izmantotās skrūves atbilst M6 standartam.
