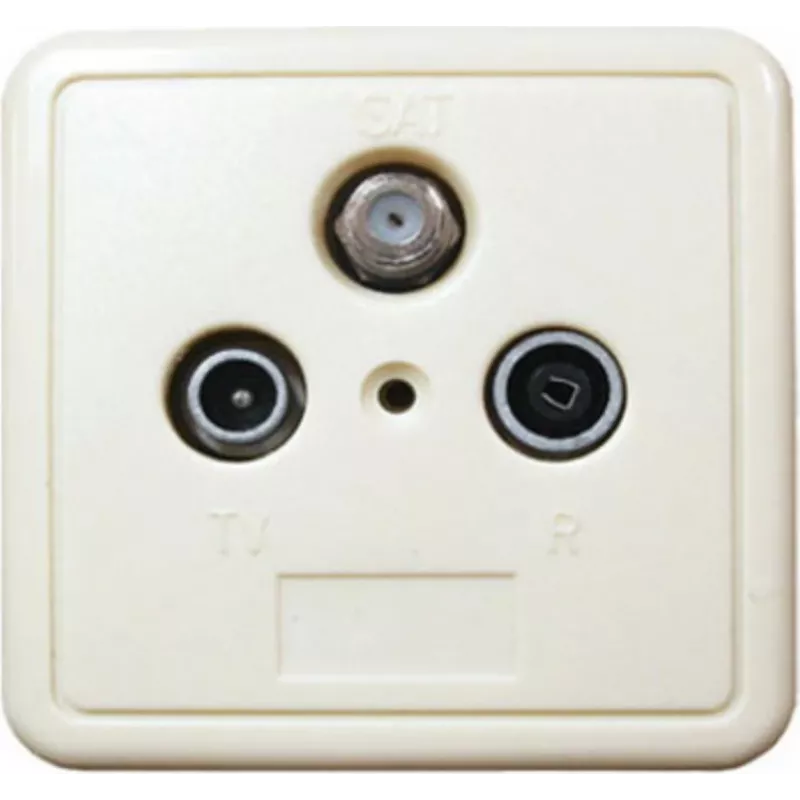

Antenas kontaktligzda ShiverPeaks 83905-10DCSETL BK un SAT savienojumiem

Šī ShiverPeaks antenas kontaktligzda ir kombinēts sienas kontaktligzda, kas vienā korpusā nodrošina atsevišķus savienojuma punktus zemes (BK) un satelīta (SAT) signāliem. Paredzēta mājas un maza biroja instalācijām, tā atbalsta standarta koaksiālos kabeļus un iederas parastās sienas kārbās, lai signālu sadale būtu kārtīga un viegli pieejama. Kontaktligzdai ir līdzstrāvas caurlaide satelīta iekārtām, kurām nepieciešama strāvas padeve no ārēja avota.

Praktiski pielietojumi

• Uzstādiet dzīvojamā istabā, guļamistabā vai nelielā birojā, lai vienā vietā pieslēgtu gan zemes, gan satelīta uztvērējus.
• Pieslēdziet zemes (BK) uztvērēju vai televizoru, lai uztvertu vietējās apraides programmas.
• Pieslēdziet satelīta (SAT) uztvērēju vai televizora pierīci, kam nepieciešama līdzstrāvas caurlaide satelīta LNB barošanai.
• Nomainiet veco vienfunkciju kontaktligzdu pret kombinēto, lai atbalstītu abus signālu veidus bez liekām sienas kārbām.

Galvenās specifikācijas

• Kombinēta BK + SAT koaksiālā kontaktligzda vienai sienas kārbai
• 3-savienotāju izkārtojums, lai atdalītu zemes un satelīta padeves
• Līdzstrāvas caurlaide satelīta padeves nepārtrauktībai
• Tipisks vājinājums ap 10 dB satelīta ceļā
• Piemērota standarta koaksiālajiem kabeļiem un iespraužamai montāžai sienas kārbā

Lietošanas padomi

Uzstādiet kontaktligzdu piemērotā iemontējamā sienas kārbā un pievienojiet ienākošos koaksiālos kabeļus attiecīgajiem BK un SAT portiem, ievērojot pareizu polaritāti un savienotāju nostiprināšanu. Ja satelīta uztvērējam nepieciešama līdzstrāvas padeve LNB, pārliecinieties, ka līdzstrāvas caurlaide ir aktivizēta atbilstoši uztvērēja un kabeļu konfigurācijai. Pēc savienojumu izveides nostipriniet priekšējo paneli un pārbaudiet gan zemes, gan satelīta signālu uz pievienotā televizora vai uztvērēja, lai apstiprinātu savienojamību un signāla kvalitāti.

Lai iegūtu labākos rezultātus, izmantojiet augstas kvalitātes 75 Ω koaksiālo kabeli un pareizi pievilktus F tipa savienotājus. Pārliecinieties, ka satelīta uztvērēja iestatījumi atbilst kabeļu konfigurācijai un ka visi starpsadalītāji vai pastiprinātāji ir paredzēti līdzstrāvas caurlaidei, ja tie tiek izmantoti satelīta ceļā.
