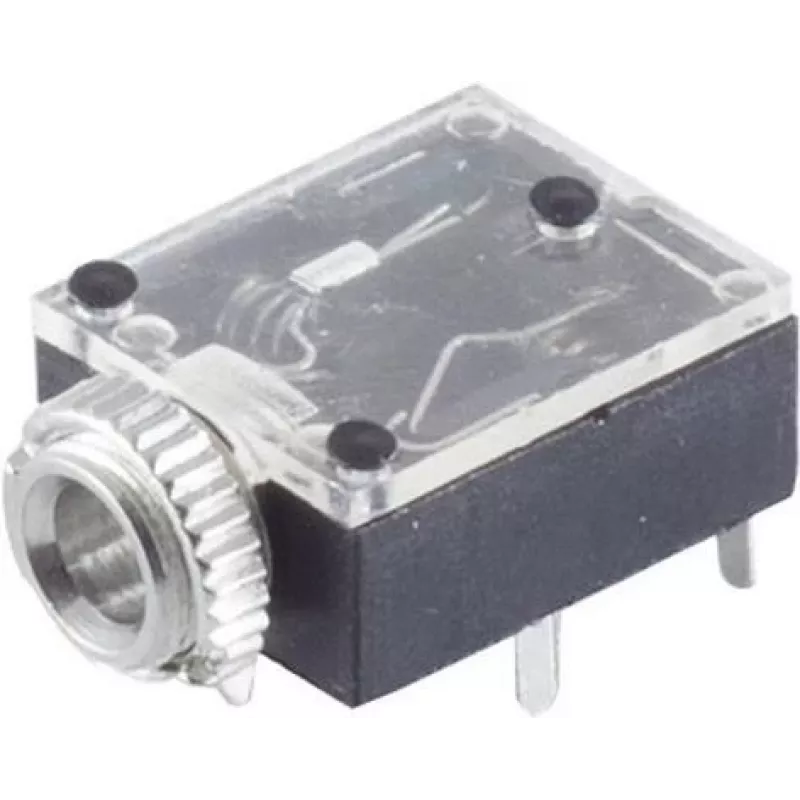

ShiverPeaks 51355 Stereo 3.5mm ligzda — slēgta tipa ligzda

ShiverPeaks 51355 ir slēgta tipa 3,5 mm stereo ligzda, kas paredzēta uzticamam audio signāla savienojumam ierīcēs un paneļos. Šī ligzda nodrošina standarta TRS interfeisu austiņām, līnijas līmeņa signāliem un papildu audio savienojumiem. Tā ir ideāli piemērota uzstādīšanai korpusos, instrumentu paneļos vai remonta projektos, kur nepieciešama kompakta, panelī montējama audio ieeja/izeja.

Praktiskas pielietojuma iespējas

• Paneļa montāžas austiņu ligzda audio iekārtās — piemēram, pastiprinātājos, mikserpultīs vai radio stacijās.
• Papildu ievade/izeja portatīvās ierīcēs un DIY korpusos — ērta iespēja pievienot ārējo audio avotu.
• Nolietotu vai bojātu 3,5 mm ligzdu remonts un nomaiņa — atjauno ierīces funkcionalitāti.
• Integrācija pielāgotos vadības paneļos un instrumentu maciņos — piemēram, skatuves aprīkojumā vai laboratorijas iekārtās.

Galvenās specifikācijas

• Savienotāja tips: 3,5 mm stereo (TRS) ligzda
• Formāts: slēgta tipa ligzda (aizsargājošs, padziļināts kontaktu laukums)
• Montāža: panelī/korpusā, piemērots metāla vai plastmasas paneļiem
• Kontaktu izvietojums: stereo kreisais/labais un kopējais zemējums
• Saderība: standarta 3,5 mm kontaktdakšas, ko izmanto austiņās un līnijas līmeņa ierīcēs

Lai uzstādītu, sagatavojiet montāžas caurumu panelī atbilstoši ligzdas mehāniskajiem izmēriem un nostipriniet to ar montāžas metodi. Pievienojiet kreisā, labā un zemējuma vadus ierīces audio shēmai, ievērojot standarta TRS vadu shēmu. Pēc uzstādīšanas pārbaudiet nepārtrauktību un audio ceļu ar atbilstošu avotu un austiņām. Lai nodrošinātu ilgmūžību, izvairieties no pārmērīgas mehāniskas slodzes uz kontaktdakšu un izmantojiet stieples atslogošanu korpusa iekšpusē.
