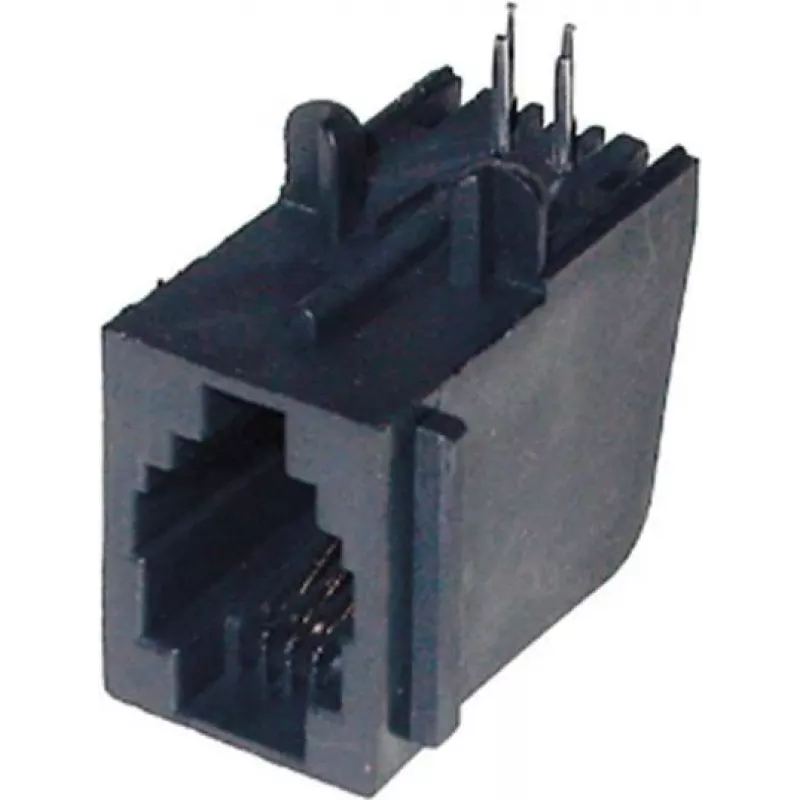

ShiverPeaks 79214 Modulārais savienotājs 4/4 drukātai montāžai, neekranēts

ShiverPeaks 79214 ir neekranēts 4 pozīciju modulārais savienotājs, kas paredzēts tiešai montāžai uz iespiedshēmas plates (PCB). Tas nodrošina uzticamu savienojumu ar modulārajiem kabeļiem vietās, kur elektromagnētiskie traucējumi (EMI) ir minimāli un nav nepieciešama ekranēšana. Kompaktais dizains ļauj to izmantot blīvās shēmās, piemēram, telekomunikāciju iekārtās, mērinstrumentos un mazos sadales blokos.

Praktiski pielietojumi

• Telefonijas un lēna datu pārraide: Savienotājs ir ideāli piemērots telefona līniju vai RS-232 signālu pārvadīšanai iekārtās, kur nav augstu frekvenču.
• Sadales paneļi un krustojumu bloki: Izmantojiet to kontrolētas vides sadales paneļos, kur nav nepieciešama ekranēšana, piemēram, biroja vai mājas tīklos.
• Iebūvētas sistēmas un instrumenti: Lieliski piemērots iegultām ierīcēm, piemēram, viedajiem mājas sensoriem vai rūpnieciskajiem kontrolieriem, kur nepieciešams kompakts modulārais savienotājs.
• Prototipi un mazsērijas ražošana: Vienkāršā konstrukcija atvieglo lodēšanu un testēšanu, padarot to piemērotu izstrādes projektiem.

Galvenās specifikācijas

• Konfigurācija: 4 pozīciju modulārais kontaktu izkārtojums (4/4)
• Ekranēšana: neekranēts – piemērots zema EMI vidēm
• Montāža: drukātai montāžai (PCB), caurumi vai virsmas montāža atkarībā no plates dizaina
• Saderība: standarta 4 pozīciju modulārie spraudņi
• Izmēri: kompakts korpuss, kas optimizēts blīvai shēmu platei

Kā lietot

Ievietojiet savienotāju PCB atbilstoši ražotāja ieteiktajam izvietojumam un lodēšanas profilam. Pārliecinieties, ka orientācija ir pareiza un savienotājs ir mehāniski nostiprināts, ja tiek plānota bieža spraudņu maiņa. Izmantojiet atbilstošu lodēšanas tehniku (viļņu vai reflow) un pēc montāžas pārbaudiet kontaktu nepārtrauktību starp savienotāju un plates celiņiem, kā arī saderību ar zināmu modulāro spraudni.

Ieteikumi

Lietojiet šo neekranēto savienotāju tikai vidēs, kur elektromagnētiskie traucējumi ir zemi vai kontrolēti. Ja nepieciešama ekranēšana vai zemējums, izvēlieties ekranētu alternatīvu. Izvairieties no pārmērīgas mehāniskas slodzes, atkārtoti pievienojot spraudņus, un nodrošiniet kabeļa stresa mazināšanu sistēmas līmenī.
