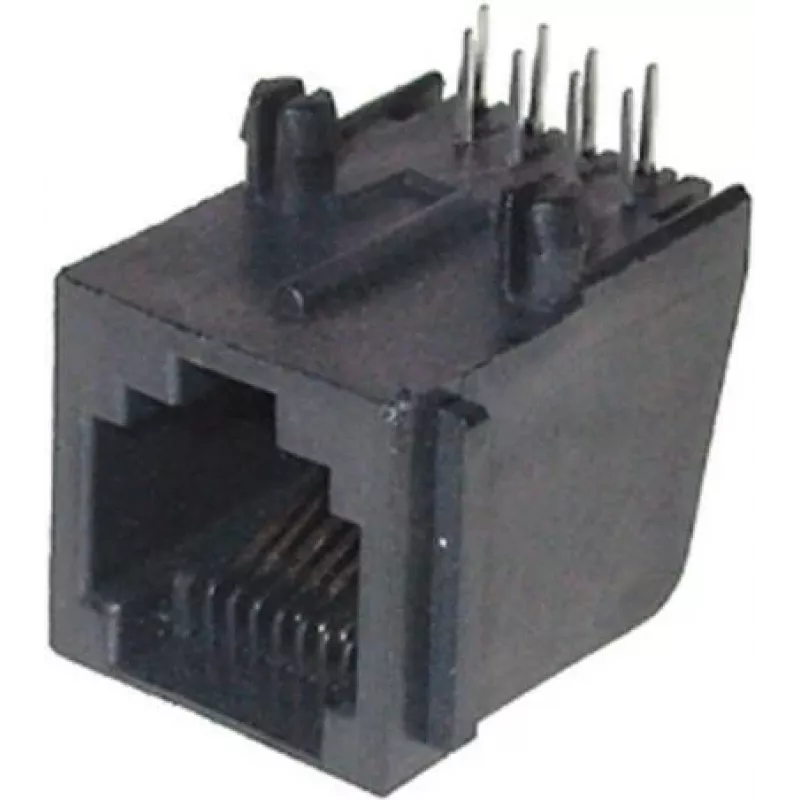

Modulārā ligzda ShiverPeaks 79220 – 8/8 neekranēta, montāžai uz iespiedshēmas plates

ShiverPeaks 79220 ir 8/8 neekranēta modulārā ligzda, kas paredzēta tiešai pielodēšanai uz iespiedshēmas plates (PCB). Šī kompaktā sastāvdaļa nodrošina astoņus kontaktu pārus standarta modulārajam kabelim un ir izstrādāta fiksētai uzstādīšanai telekomunikāciju, tīklošanas un vadības iekārtās, kur nepieciešams neekranēts modulārs savienojums. Tās formas faktors atvieglo plates projektēšanu un montāžu, jo kontakti ir izvietoti standarta izkārtojumā.

Praktiski pielietojumi

• Telefonu centrālēs un balss iekārtās – pieslēdziet analogās vai digitālās līnijas tieši uz plates.
• Maza izmēra tīkla slēdžos un maršrutētājos – izveidojiet kompaktu Ethernet portu bez papildu ekranējuma.
• Rūpniecības vadības blokos – integrējiet modulāros savienotājus vadības signāliem, ja nav nepieciešama EMI aizsardzība.

Galvenās specifikācijas

• Savienotāja tips: modulārā ligzda, neekranēta
• Kontaktu konfigurācija: 8 pāri (8/8)
• Montāžas veids: PCB montāža lodēšanai
• Saderība: standarta modulārie spraudņi (RJ45/11/12)
• Tipisks lietojums: fiksēts plates modulārais savienojums datu un balss signāliem

Uzstādīšanas padoms

Pirms lodēšanas pārliecinieties, ka plates paliktnis atbilst ražotāja ieteiktajam izkārtojumam. Ievietojiet ligzdu tā, lai kontaktu kājas sakristu ar lodēšanas laukumiem, un lodējiet ar atbilstošu temperatūru. Pēc lodēšanas pārbaudiet mehānisko stabilitāti un elektrisko nepārtrauktību. Šī ligzda ir piemērota vidēm bez augsta elektromagnētiskā trokšņa – ja nepieciešama ekranēšana, izvēlieties ekranētu versiju.
