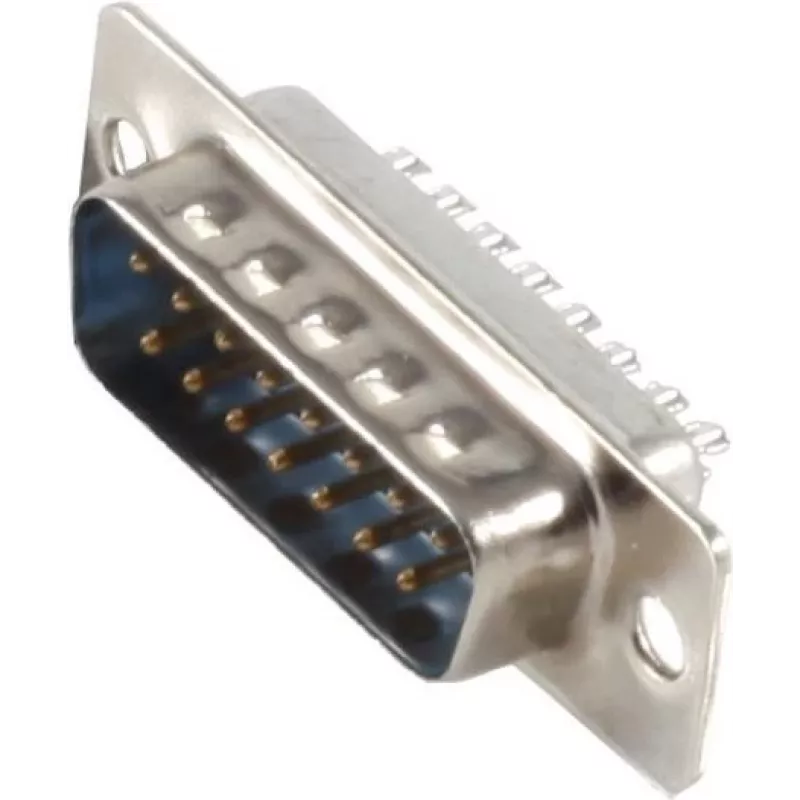

D-sub 15-pin savienotājs ShiverPeaks 79115-1 — 15 kontaktu seriālais/paralēlais interfeiss

ShiverPeaks D-sub 15-pin savienotājs (modelis 79115-1) ir kompakts 15 kontaktu interfeiss, kas paredzēts seriālo un paralēlo signālu pārvadīšanai. Tas izmanto standarta SUB-D formfaktoru, nodrošinot uzticamu vīrišķo/sieviešo savienojumu datu, vadības un perifērijas ķēdēm rūpniecībā, audio-video iekārtās un datoros. Savienotājs piemērots kabeļu mezgliem, paneļu montāžai un ierīču starpsavienojumiem, kur nepieciešams stabils 15 kontaktu D-sub interfeiss.

Praktiska lietošana

Šis savienotājs ir ideāls risinājums, ja jāizveido savienojums starp ierīcēm, kas izmanto seriālo vai paralēlo datu pārraidi, piemēram, vecākiem printeriem, skeneriem, rūpnieciskiem kontrolleriem vai audio iekārtām. To var lodēt pie kabeļa galiem, veidojot pielāgotus kabeļu mezglus, vai arī montēt paneļos, lai izveidotu fiksētu savienojuma punktu. Pateicoties standarta 15 kontaktu izkārtojumam, tas sader ar plašu D-sub aprīkojumu.

Reāli pielietojumi

• Seriālo datu līniju izveide (saderīgs ar RS-232, RS-422, RS-485 vadiem)
• Paralēlo vadības un perifērijas savienojumu izveide
• Audio-video iekārtu starpsavienojumi (piemēram, projektori, monitori)
• Rūpniecisko vadības paneļu un instrumentu montāža
• Pielāgotu kabeļu mezglu un vadu instalāciju izgatavošana

Galvenās specifikācijas

• Savienotāja tips: D-sub 15 kontaktu (SUB-D, 15 pins)
• Kontaktu izkārtojums: 15 kontakti standarta D-sub izvietojumā
• Terminācijas veids: lodēšanas kauss / lodēšanai piemērots kabeļa gals (manuālai vai reflow lodēšanai)
• Montāžas iespējas: kabeļa montāža un paneļa montāža
• Dzimuma opcijas: pieejami vīrišķie un sieviešo savienotāji (standarta D-sub pāros)
• Lietojums: signālu un vadības līniju pārraide seriālajos un paralēlajos interfeisos

Kā lietot

Sagatavo kabeļa vadus, noņemot izolāciju atbilstošā garumā lodēšanas kausiem. Ja nepieciešams, apalvo vadus. Ievieto katru vadu attiecīgajā lodēšanas kausā saskaņā ar izvēlētā seriālā vai paralēlā protokola vadu shēmu. Rūpīgi pielodē katru savienojumu, pārbaudi, vai nav auksto lodējumu, un saliec izolatorus vai sprieguma atslogojumus. Paneļa montāžai izlīdzini savienotāju ar paneļa izgriezumu un nostiprini ar montāžas aparatūru; pārliecinies, ka savienojošie savienotāji sader cieši un ka skrūves vai fiksatori ir pievilkti, lai novērstu kustību.

Ieteikumi

Izmanto atbilstošu kabeļa ekranēšanu un zemēšanu, lai samazinātu trokšņus jutīgās signālu līnijās. Ievēro pievienotās iekārtas vadu standartu, lai nodrošinātu pareizu kontaktu piešķīrumu. Izvairies no pārmērīgas locīšanas lodēšanas vietā un uzstādi sprieguma atslogojumu, lai samazinātu mehānisko slodzi uz lodējuma savienojumiem.
