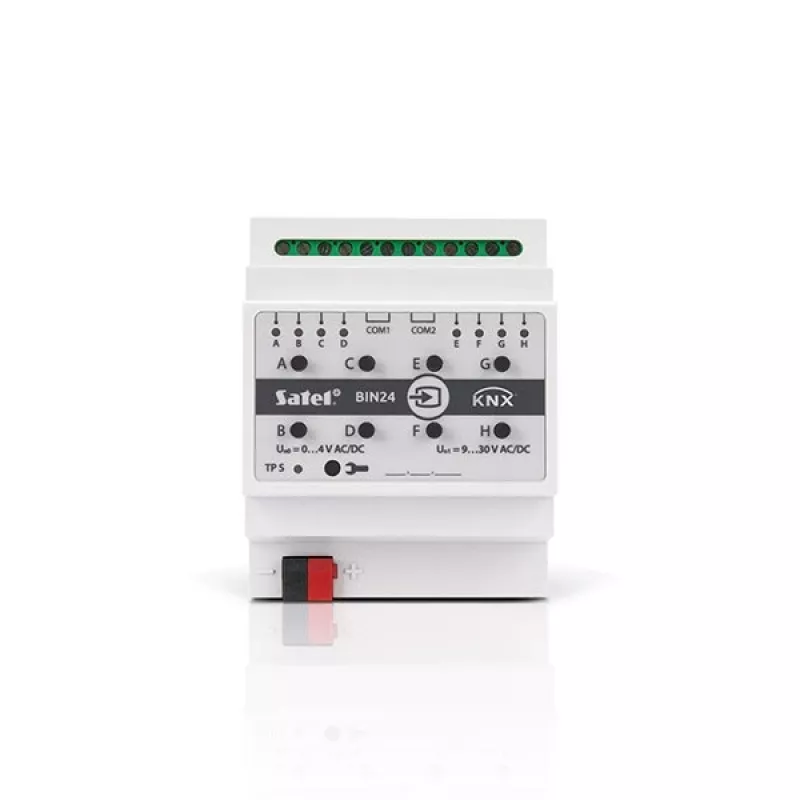

SATEL KNX-BIN24 8 kanālu bināro ieeju modulis, DIN sliedei, KNX TP

Kad ēkā jāapkopo daudz signālu un jāvada apgaismojums vai citas slodzes, šis modulis ļauj to izdarīt vienā DIN sliedes vietā. Tas nodrošina 8 bināro ieeju kanālus un 4 neatkarīgus releja izejas kontaktus, tāpēc piemērots gan signālu lasīšanai, gan slodžu pārslēgšanai.

Kam paredzēts

Modulis paredzēts KNX TP sistēmām, kur nepieciešama ātra reakcija uz telegrammām (maksimālais reakcijas laiks < 20 ms) un liels skaits komunikācijas objektu (līdz 69), grupu adreses (līdz 256) un asociācijas (līdz 256). Tas ir piemērots gan vienkāršām, gan plašākām instalācijām, kur jāapvieno ieejas un izejas vienā modulī.

Galvenās priekšrocības

• 8 bināro ieeju kanāli
• 4 neatkarīgi releja izgājieni (1 relejs uz kanālu)
• Montāža uz DIN sliedes (4 moduļu platums)
• KNX TP komunikācija
• Maksimālais reakcijas laiks uz telegrammu: < 20 ms
• Maksimālais komunikācijas objektu skaits: 69
• Maksimālais grupu adrešu skaits: 256
• Maksimālais asociāciju skaits: 256

Tehniskie dati

• Zīmols: Satel
• Modelis: KNX-BIN24
• Barošanas spriegums: 230 V AC
• KNX kopnes spriegums: 20…30 V DC
• Strāvas patēriņš no KNX kopnes: < 10 mA
• Maksimālā jaudas patēriņš: 5 W
• Releja izeju skaits: 4
• Nominālā slodzes strāva (AC1): 16 A / 250 V AC
• Nominālā slodzes strāva (AC15): 3 A / 120 V, 1,5 A / 240 V (B300)
• Nominālā slodzes strāva (AC3): 750 W (vienfāzes motors)
• Nominālā slodzes strāva (DC1): 16 A / 24 V DC
• Nominālā slodzes strāva (DC13): 0,22 A / 120 V, 0,1 A / 250 V (R300)
• Minimālā kontakta strāva: 10 mA
• Nepārtrauktā kontakta strāvas nestspēja: 16 A
• Maksimālā pārslēgšanas jauda (AC1): 4000 VA
• Maksimālā pārslēgšanas frekvence (pie nominālās slodzes AC1): 600 cikli/h
• Maksimālā pārslēgšanas frekvence (bez slodzes): 3600 cikli/h
• Pārslēgšanas izturība (DC1, 600 cikli/h): > 10⁵ 16 A / 24 V AC
• Pārslēgšanas izturība (AC3, I = 3,5 A): > 2,5 x 10⁵
• Pārslēgšanas izturība (pie 1000 W kvēlspuldžu slodzes): > 0,9 x 10⁵
• Pārslēgšanas izturība (AC1, 600 cikli/h): > 10⁵ 16 A / 250 V AC
• Rezistīvā slodze: 3680 W
• Kapacitīvā slodze: 16 A, maks. 200 µF
• Kvēlspuldzes: 3680 W
• HV halogēna lampas 230V: 3680 W
• LV halogēna lampas (konvencionālais transformators): 2000 VA
• LV halogēna lampas (elektroniskais transformators): 2500 W
• Luminiscences lampas (nekompensētas): 3680 W
• Luminiscences lampas (paralēlā kompensācija): 2500 W, 200 µF
• Luminiscences lampas (sērijas kompensācija): 3680 W, 200 µF
• Kompaktās luminiscences lampas (nekompensētas): 3680 W
• Kompaktās luminiscences lampas (paralēlā kompensācija): 2500 W, 200 µF
• Augstspiediena dzīvsudraba lampas (nekompensētas): 3680 W
• Augstspiediena dzīvsudraba lampas (paralēlā kompensācija): 3680 W, 200 µF
• Maksimālā pārsprieguma strāva: 168 A 20 ms; 800 A 200 µs
• Darba temperatūras diapazons: 0°C…+45°C
• Uzglabāšanas/transportēšanas temperatūras diapazons: -25°C…+70°C
• Aizsardzības pakāpe: IP20
• Maksimālais pievilkšanas griezes moments: 0,5 N·m
• Maksimālais vadu šķērsgriezums: 2,5 mm²
• Korpusa izmēri: 70 x 92 x 60 mm
• Svars: 192 g
• DIN sliedes moduļu skaits: 4
• Atbilstības sertifikāta numurs: 324/15896/19

Praktisks padoms: uzstādot moduli, ievērojiet maksimālo pievilkšanas griezes momentu 0,5 N·m un izmantojiet vadus ar šķērsgriezumu līdz 2,5 mm², lai nodrošinātu drošu savienojumu.
