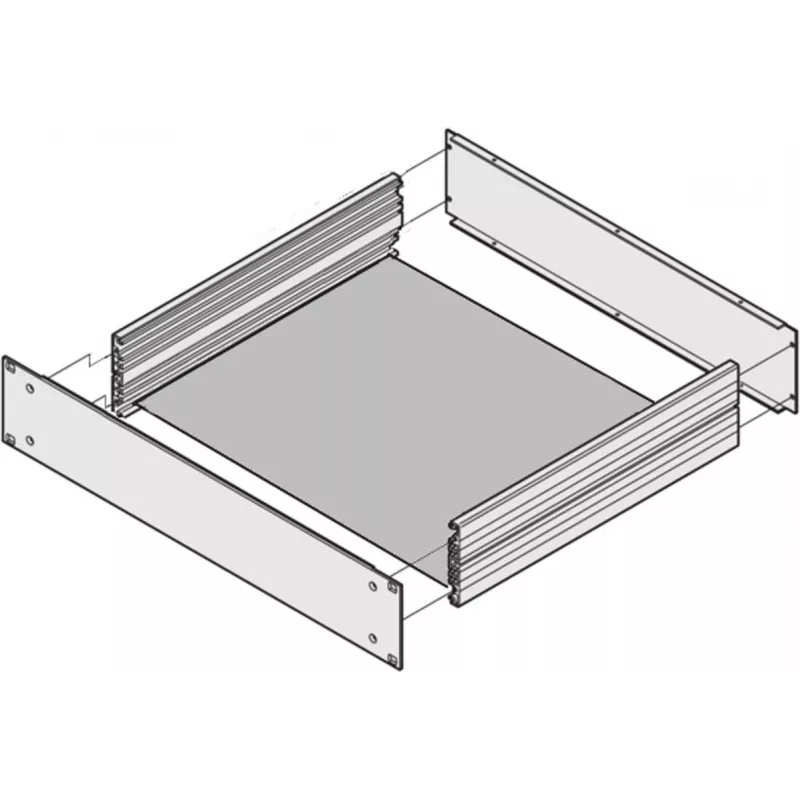

SCHROFF Chassis Plate 390D priekš EuropacPRO apakšrāmjiem, 3U, 84 HP, tērauds, cinkots, 390 mm dziļš 20860111

Ja jāizvieto iekšējās sastāvdaļas SCHROFF EuropacPRO apakšrāmī, bez stabilas un iepriekš perforētas platformas tas var būt laikietilpīgi. SCHROFF Chassis Plate 390D nodrošina izturīgu tērauda pamatni PCB, barošanas bloku un citu elektronisko moduļu montāžai. Tās 390 mm dziļums atbilst standarta apakšrāmja izmēriem, nodrošinot precīzu piegulšanu un uzticamu atbalstu.

Kam paredzēts

Šī pamatne ir ideāli piemērota sistēmu integratoriem, elektronikas inženieriem un OEM ražotājiem, kas būvē 19 collu statīvu sistēmas ar EuropacPRO apakšrāmjiem. Tā noder rūpnieciskajā vadībā, telekomunikācijās, testēšanā un mērījumos, kā arī jebkurā vidē, kur nepieciešama droša iekšējo komponentu montāža.

Galvenās iezīmes

• Saderīga ar SCHROFF EuropacPRO apakšrāmjiem, 3U augstums un 84 HP platums
• Izgatavota no cinkota tērauda – izturīga un pret koroziju noturīga
• 390 mm dziļums atbilst apakšrāmja dziļumam, nodrošinot vienmērīgu integrāciju
• Iepriekš perforēti montāžas caurumi PCB, barošanas bloku un citu komponentu ērtai piestiprināšanai
• Atbilst IEC 60297-3-101 standartiem apakšrāmju mehānikā
• Atbilst RoHS prasībām, nodrošinot vides drošību

Specifikācijas

• Zīmols: SCHROFF
• Modelis: 20860111
• MPN: 20860111
• EAN: 4036088027512
• Produkta veids: Pamatne (Chassis Plate)
• Saderība: EuropacPRO apakšrāmji
• Apakšrāmja augstums: 3U
• Apakšrāmja platums: 84 HP
• Materiāls: Tērauds
• Virsmas apstrāde: Cinkota
• Dziļums: 390 mm
• Platums: 426.7 mm
• Biezums: 1.5 mm
• Montāžas veids: Iekšējo komponentu montāža
• Krāsa: Metāliska
• Atbilst RoHS: Jā

Padomi

Pirms pasūtīšanas pārliecinieties, ka jūsu apakšrāmis ir EuropacPRO modelis ar 3U augstumu un 84 HP platumu. Cinkotais pārklājums nodrošina ilgstošu aizsardzību pret rūsu, padarot to piemērotu skarbiem apstākļiem. Izmantojiet iepriekš perforētos caurumus kā veidni komponentu izvietošanai, lai ietaupītu montāžas laiku.

Padoms: vienmēr pārbaudiet, vai apakšrāmja dziļums atbilst 390 mm, lai izvairītos no saskares ar citām iekšējām daļām. Montāžas laikā izmantojiet M4 skrūves, kas paredzētas tieši šiem caurumiem.
