SCHROFF EMC stūra profila gala elements 3U korpusiem, alumīnijs, hromēts, 128,4 mm, 24561198

Ja 3U korpusā trūkst efektīva EMC ekranējuma, vaina bieži ir nepilnīgā kontaktā starp priekšējo paneli un rāmi. Šis SCHROFF gala elements novērš šo problēmu, nodrošinot stabilu elektrisko savienojumu un samazinot elektromagnētisko traucējumu noplūdi.

Kam paredzēts

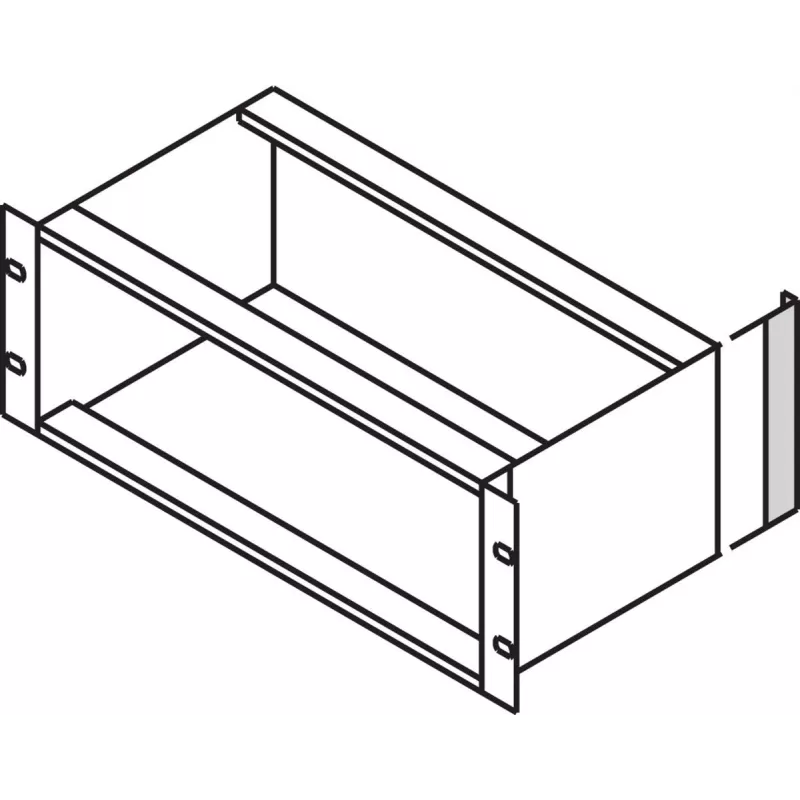

Šis alumīnija gala elements ir paredzēts inženieriem un tehniķiem, kas montē 3U augstuma iekārtas SCHROFF EuropacPRO un RatiopacPRO korpusos. Tas ir piemērots gan jaunu sistēmu būvei, gan esošu iekārtu uzlabošanai, lai nodrošinātu atbilstību EMC prasībām.

Galvenās priekšrocības

• Precīzi izgatavots no AlMgSi 0,5 alumīnija ar hromētu virsmu – nodrošina ilgstošu vadītspēju un izturību pret koroziju.
• 12,5 × 12,5 mm profils un 128,4 mm garums atbilst IEC 60297-3-101 standartam, tāpēc tas viegli iekļaujas standarta EMC blīvējumu kanālos.
• Montāža ar skrūvēm – vienkārša uzstādīšana un nomaiņa.
• Savieno priekšējo paneli vai pārsegu ar korpusa rāmi, radot zemas pretestības ceļu un mazinot izstarotos traucējumus.
• Kopā ar EMC blīvēm uzlabo kopējo ekranējuma efektivitāti.

Tehniskā specifikācija

• Produkta tips: EMC stūra profila gala elements
• Materiāls: alumīnijs (AlMgSi 0,5)
• Virsmas apstrāde: hromēta (pasivēta)
• Garums: 128,4 mm
• Profila šķērsgriezums: 12,5 × 12,5 mm
• Korpusa augstuma saderība: 3U
• Montāžas veids: ar skrūvēm
• Krāsa: metāliski pelēka
• Atbilst RoHS prasībām: jā
• Iepakojuma daudzums: 1 gabals

Kā lietot

Piestipriniet gala elementu ar skrūvēm pie korpusa rāmja tā, lai tas saskartos ar priekšējo paneli vai pārsegu. Pārliecinieties, ka virsmas ir tīras un nav oksidējušās, lai nodrošinātu labāko elektrisko kontaktu. Ieteicams lietot kopā ar SCHROFF EMC blīvēm, lai sasniegtu maksimālu ekranējuma efektivitāti.

Padoms: regulāri pārbaudiet, vai skrūves nav atskrūvējušās – tas var pasliktināt EMC aizsardzību. Notīriet kontaktvirsmas ar spirtu pirms montāžas, lai novērstu oksidēšanos.
