Koaksiālais savienotājs F-tipa ShiverPeaks BS85009-A

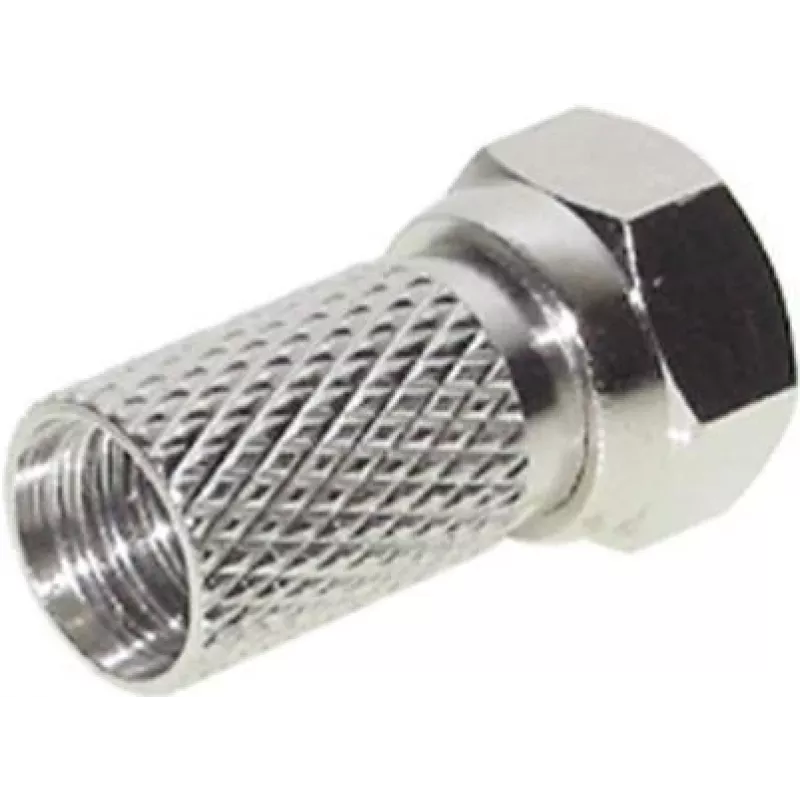

ShiverPeaks BS85009-A ir F-tipa vīrišķais koaksiālais savienotājs, kas paredzēts uzticamai signāla pārraidei televīzijas, satelītu un citās RF instalācijās. Ar vīrišķo ārējo diametru 6,7 mm šis viengabala savienotājs ir piemērots saderīgiem koaksiālajiem kabeļiem, kur nepieciešams izturīgs un ar zemu zudumu savienojums. Savienotājs tiek piegādāts atsevišķi, ļaujot veikt mērķtiecīgu nomaiņu vai pielāgotu montāžu bez lieka iepakojuma.

Praktiskas lietošanas scenāriji

Šis savienotājs ir ideāli piemērots, ja nepieciešams nomainīt bojātu savienotāju uz TV antenas kabeļa vai izveidot jaunu savienojumu satelīta uztvērējam. To var izmantot arī, lai salabotu vai samontētu koaksiālā kabeļa posmu mājas tīklā vai RF iekārtu prototipēšanā. Pateicoties kompaktajam izmēram, tas viegli iederas šaurās vietās, piemēram, aiz televizora vai satelīta uztvērēja.

Galvenās specifikācijas

• Savienotāja tips: F-tipa, vīrišķais
• Ārējais diametrs (vīrišķais): 6,7 mm
• Piegāde: viens gabals (tiek pārdots atsevišķi)
• Pielietojums: mājas un profesionāli RF signāla savienojumi

Lai uzstādītu, sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi atbilstoši F-tipa savienotāju ieteikumiem. Uzbīdiet savienotāju uz sagatavotā kabeļa gala, līdz centrālais vadītājs ir pareizi izlīdzināts ar savienotāja tapu un ārējais korpuss piespiežas pie kabeļa pinuma. Nostipriniet savienotāju atbilstoši kabeļa tipam un uzstādīšanas metodei — skrūvējamiem vai saspiežamiem variantiem izmantojiet atbilstošu mehānisko stiprināšanas procedūru. Pēc uzstādīšanas pārbaudiet mehānisko atbilstību un signāla nepārtrauktību ar atbilstošu testa aprīkojumu.

Izmantojiet saderīgas F-tipa mātīšu ligzdas un pārliecinieties, ka kabeļa sagatavošana atbilst savienotāja konstrukcijai, lai izvairītos no slikta kontakta vai signāla zuduma. Ja iespējama vides iedarbība, apsveriet papildu blīvēšanu vai laika apstākļu aizsardzību. Pirms galīgās montāžas pārbaudiet savienotāja saderību ar konkrēto koaksiālā kabeļa diametru un ekranējuma veidu.
