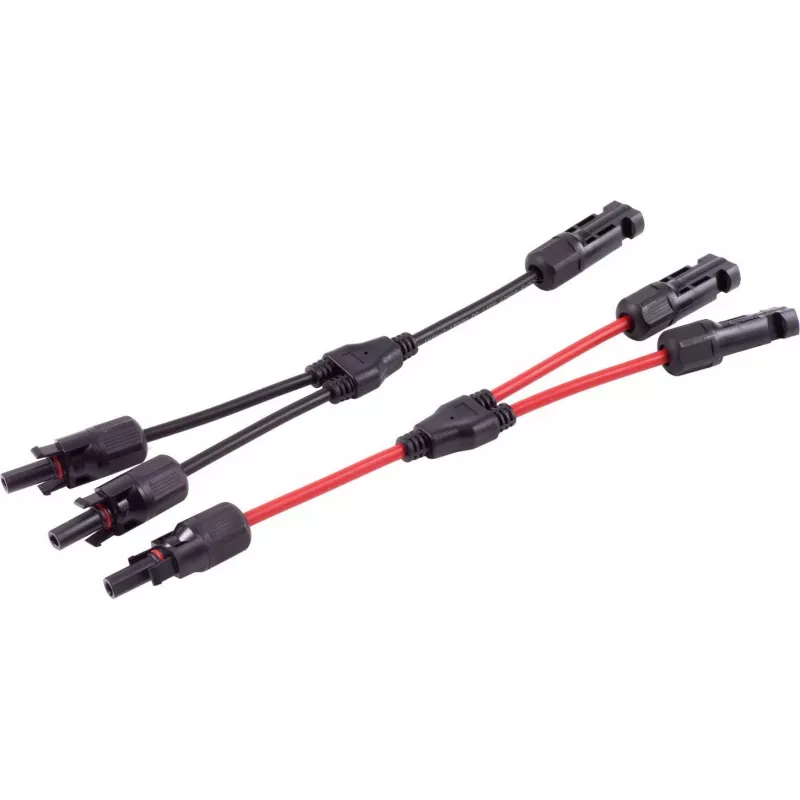

SHIVERPEAKS PV4 T-adaptera kabeļu komplekts, 2-uz-1, 4 mm², sarkans/melns, 30 cm (BS02-21022)

Alvas pārklājuma vara vadītāji un 4 mm² šķērsgriezums – šis SHIVERPEAKS PV4 T-Adapter Cable Set ir domāts tiem, kas saules paneļu masīvus savieno praktiski un droši. 2-to-1 konfigurācija ļauj apvienot divas PV virknes vienā izvadā, tādējādi ietaupot laiku un kabeli.

Kāpēc izvēlēties šo adapteri

• Augsta strāvas kapacitāte: 30 A nominālā strāva atbalsta mūsdienīgus augstas efektivitātes PV moduļus.
• Izturīga konstrukcija: alvas pārklājuma vara vadītāji pretestīgi korozijai, XLPE izolācija iztur no -40°C līdz +90°C.
• Vienkārša integrācija: PV4 (saderīgi ar MC4) savienotāji ļauj ātri, bez instrumentiem savienot ar standarta saules kabeļiem.
• Degšanas aizture: paaugstināta drošība gan uz jumta, gan uz zemes uzstādītām sistēmām.

Tehniskie dati

• Adaptera tips: T-zara savienotāja kabelis
• Savienojuma konfigurācija: 2-to-1 paralēli
• Savienotāju standarts: PV4 (saderīgs ar MC4)
• Kabeļa šķērsgriezums: 4 mm²
• Kabeļa garums: 30 cm
• Kabeļa krāsa: sarkans / melns
• Nominālais spriegums (DC): 1000 V
• Nominālā strāva: 30 A
• Vadītāja materiāls: alvas pārklājuma varš
• Izolācijas materiāls: XLPE (šķērssaistīts polietilēns)
• Apvalka materiāls: XLPE (šķērssaistīts polietilēns)
• Aizsardzības pakāpe (savienotāji): IP67
• UV izturība: jā
• Laikapstākļu izturība: jā
• Darba temperatūras diapazons: -40°C līdz +90°C
• Degšanas aizture: jā
• Pielietojums: saules fotoelementu sistēmas
• Ieejas savienotāju skaits: 2
• Izejas savienotāju skaits: 1

Kam piemērots

Šis T-adapteris ir paredzēts saules paneļu uzstādītājiem, elektriķiem un mājas saimniekiem, kas paši montē PV sistēmas. Tas noder, ja nepieciešams apvienot divas paneļu virknes vienā kontūrā, piemēram, uz jumta ar ierobežotu vietu vai lai samazinātu kabeļu skaitu.

Kā lietot

Pievienojiet divus PV moduļu virknes vadus adaptera diviem ieejas savienotājiem (sarkano ar plusu, melno ar mīnusu), bet izejas savienotāju – pie invertora vai turpmākās sistēmas. Pārliecinieties, ka spriegums un strāva nepārsniedz adaptera nominālos lielumus. Savienojumi ir hermētiski (IP67), tāpēc piemēroti āra apstākļiem.

Padoms: vienmēr pārbaudiet polaritāti pirms savienošanas – sarkanais apzīmē pozitīvo, melnais negatīvo. Lai nodrošinātu ilgmūžību, laiku pa laikam pārbaudiet, vai savienotāji nav netīri vai bojāti.
