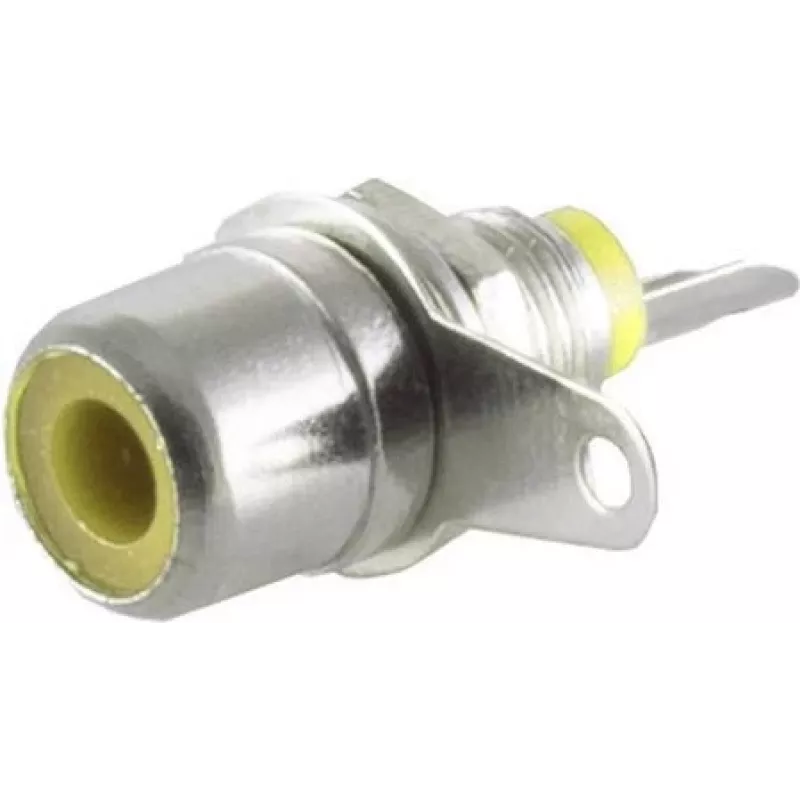

SHIVERPEAKS S/CONN maximum connectivity RCA panel mount ligzda, dzeltena 52090-Y

Ja ierīko RCA savienojumus panelī, korpusā vai 19" statnē, parasti saskaries ar to, ka parastās ligzdas nav paredzētas montāžai panelī vai arī tām nav standarta M8 vītnes. SHIVERPEAKS S/CONN maximum connectivity RCA panel mount ligzda dzeltenā krāsā ir tieši šim nolūkam – metāla korpusa ligzda ar M8 vītni un 8 mm montāžas caurumu, kas pielodējama pie vadiem un droši nostiprināma panelī.

Kam tas noder

Šī ligzda ir paredzēta audio/video tehniķiem, DIY elektronikas entuziastiem un iekārtu ražotājiem, kuri veido pielāgotus paneļus, sadales kārbas vai statņu aprīkojumu. Tā noder arī esošo iekārtu remontam vai uzlabošanai, kur nepieciešams izturīgs, krāsā kodēts savienotājs signāla atpazīšanai.

Galvenās iezīmes

• RCA (Cinch) ligzda (female) montāžai panelī vai korpusā
• Dzeltenais izolators ērtai krāsu kodēšanai vairāku savienotāju sistēmās
• Niķelēti misiņa kontakti – uzticama signāla pārvade un korozijas izturība
• Lodējams savienojums drošai, pastāvīgai elektroinstalācijai
• Standarta M8 vītne ar 8 mm panelī izgriežamu caurumu – vienkārša uzstādīšana
• Izturīgs metāla korpuss ar POM izolatoru
• Atbilst RoHS prasībām

Specifikācijas

• Savienotāja tips: RCA (Cinch) ligzda (female)
• Montāžas tips: panelī / korpusā
• Savienojuma veids: lodējams
• Kontaktu materiāls: misiņš, niķelēts
• Izolatora materiāls: POM (poluoksimetilēns)
• Korpusa materiāls: metāls
• Paneļa cauruma diametrs: 8 mm
• Vītnes izmērs: M8
• Maksimālais paneļa biezums: aptuveni 4 mm
• Polu skaits: 2 (signāls, zemējums)
• Pielietojums: audio, kompozītvideo
• RoHS atbilstība: jā

Kā lietot

Izurbiet panelī 8 mm caurumu, noņemiet urbuma malas un ievietojiet ligzdu. Pievienojiet vadus, pielodējot tos pie kontaktiem – īsi uzsildiet lodāmuru, lai neizkausētu POM izolatoru; iepriekš alvošana palīdz. Pēc tam pieskrūvējiet M8 uzgriezni ar plānu uzgriežņu atslēgu, uzmanīgi, lai nesabojātu savienotāju.

Padoms: vairāku savienotāju paneļos izmantojiet dažādas krāsas kanālu atšķiršanai – dzelteno bieži lieto kompozītvideo vai labā audio kanāla apzīmēšanai. Pārbaudiet, vai paneļa biezums nepārsniedz 4 mm, un vienmēr izolējiet lodējuma vietas, lai izvairītos no īssavienojumiem.
