SHIVERPEAKS SAT koaksiālais kabelis 1.0/4.6, četrkārtēji ekranēts, CCS, >110 dB, 100 m BS15-40001006

Kad signālam jāveic garš ceļš no antenas līdz uztvērējam, parastais koaksiālais kabelis bieži vien ir vājais posms. SHIVERPEAKS BS15-40001006 ir 100 metru tītis 75 omu koaksiālā kabeļa ar četrkārtēju ekranējumu, kas paredzēts, lai saglabātu signāla kvalitāti pat trokšņainā vidē. Tā vara pārklājuma tērauda iekšējais vadītājs un putu polietilēna dielektriķis nodrošina izturību un zemu vājinājumu, kas nepieciešams SAT, DVB-T un CATV sistēmās.

Kam tas piemērots

Šis kabelis ir domāts profesionāliem uzstādītājiem, sistēmu integratoriem un prasmīgiem DIY entuziastiem, kuri meklē uzticamu kabeli lielos daudzumos satelītantenu, antenu vai kabeļtelevīzijas tīklu ierīkošanai. Tas ir īpaši piemērots projektiem, kur signāla zudumiem jābūt minimāliem, piemēram, gariem posmiem no jumta antenas līdz sadales punktam vai vietām ar augstu elektromagnētisko traucējumu līmeni.

Galvenās iezīmes

• Četrkārtējs ekranējums ar četriem slāņiem – izcila aizsardzība pret traucējumiem
• Ekranējuma vājinājums > 110 dB – tīrs signāls pat blīvā elektromagnētiskā vidē
• Vara pārklājuma tērauda iekšējais vadītājs (1,0 mm) – laba vadītspēja un mehāniskā izturība
• Putu polietilēna dielektriķis (4,6 mm) – stabils pretestības līmenis un zems vājinājums
• Izturīgs PVC apvalks ar ārējo diametru aptuveni 7,0 mm – viegli apstrādājams un aizsargāts

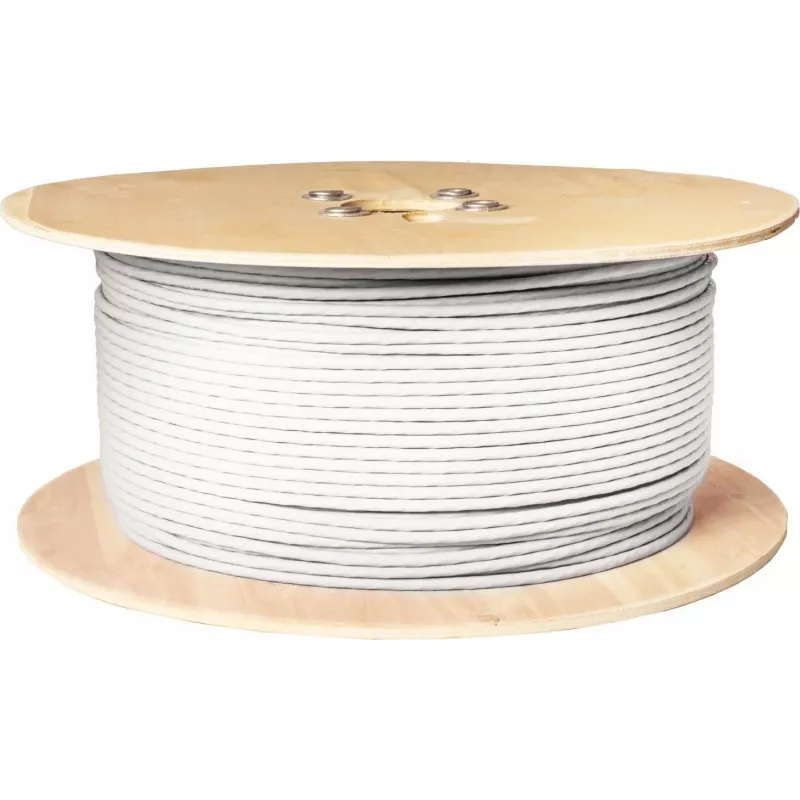

• Piegāde 100 m tītī – ērti sagatavot vajadzīgā garuma gabalus

Specifikācijas

• Kabeļa tips: SAT koaksiālais kabelis
• Pretestība: 75 Ω
• Iekšējā vadītāja materiāls: varš pārklāts tērauds (CCS)
• Iekšējā vadītāja diametrs: 1,0 mm
• Dielektriķa materiāls: putu polietilēns (PE)
• Dielektriķa diametrs: 4,6 mm
• Ekranējuma tips: četrkārtējs (4 slāņi)
• Ekranējuma efektivitāte: > 110 dB
• Ārējā apvalka materiāls: PVC
• Ārējais diametrs: aptuveni 7,0 mm
• Kabeļa garums: 100 m
• Vājinājums @ 100 MHz: aptuveni 6,0 dB/100m
• Vājinājums @ 800 MHz: aptuveni 20,0 dB/100m
• Vājinājums @ 2150 MHz: aptuveni 33,0 dB/100m
• Atstarošanas zudumi: > 20 dB
• Darba temperatūra: no -20°C līdz +70°C
• Pielietojums: satelīttelevīzija (SAT), DVB-T, kabeļtelevīzija (CATV)

Kā lietot

Kabeli var griezt vajadzīgajā garumā un uzstādīt gan iekštelpās, gan ārā. Savienojumu veikšanai izmantojiet F tipa kompresijas savienotājus, kas atbilst kabeļa diametram. Āra savienojumiem noteikti nodrošiniet hermētiskumu pret mitrumu. Ievērojiet minimālo lieces rādiusu – apmēram 10 reizes lielāku par kabeļa diametru –, lai nesabojātu ekranējumu. Velkot kabeli caur sienām vai kanāliem, atstājiet nelielu rezervi katrā galā, lai vēlāk varētu veikt apkopi.

Padoms: ja veidojat jaunu SAT sadales sistēmu, vienmēr izvēlieties kabeli ar četrkārtēju ekranējumu – tas ievērojami samazina traucējumus no mobilajiem torņiem un citiem avotiem. Pārbaudiet vājinājuma rādītājus augstās frekvencēs (piemēram, 2150 MHz), jo tie ir izšķiroši satelīta signāla kvalitātei. Uzglabājot tīti, turiet to sausā vietā, lai PVC apvalks laika gaitā neplaisātu.
