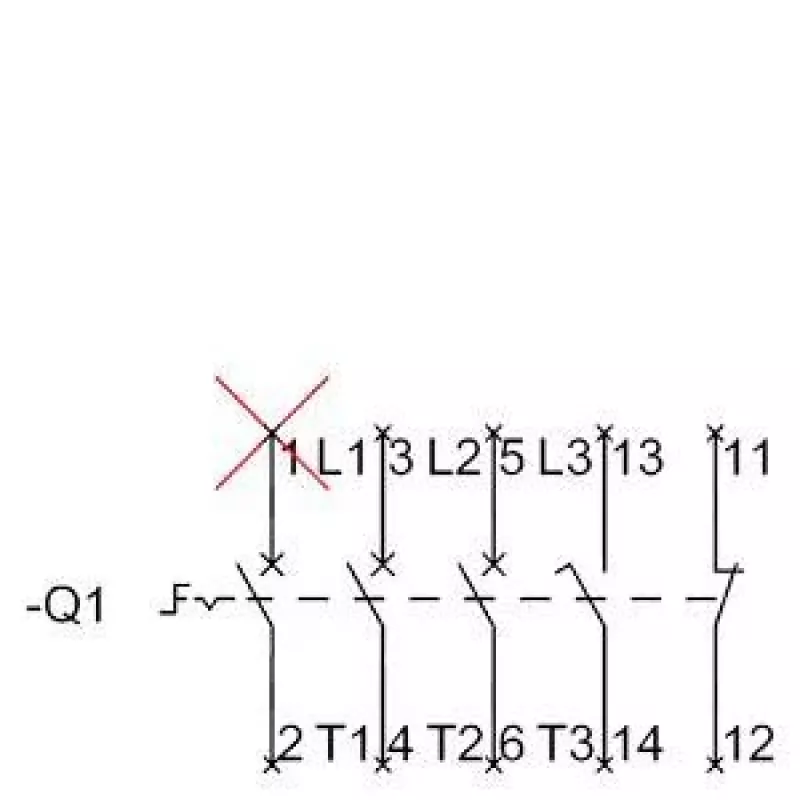

Siemens 3LD2418-0TK13 3-polų pagrindinis ir avarinio sustabdymo jungiklis, 250 A, raudonas/geltonas

Raudonas/geltonas rotacinis rankenėlė iš karto parodo, kad tai – avarinio sustabdymo jungiklis, o ne eilinis maitinimo jungiklis. Siemens 3LD2418-0TK13 yra 3 polių pagrindinis ir avarinio sustabdymo jungiklis, skirtas 250 A darbinei srovei, montuojamas priekinėje plokštėje. Jis sukurtas tiems, kam reikia patikimo galios atjungimo ir greito sustabdymo viename įrenginyje.

Kam skirtas

Šis jungiklis tinka skydų gamintojams, mašinų OEM, techninės priežiūros komandoms, kurios dirba su variklių valdymo centrais, skirstymo skydais ar įrenginiais, kur būtinas avarinis sustabdymas ir techninė izoliacija. Jis tinka iki 690 V AC ir 132 kW esant 400 V AC (AC-23A).

Pagrindinės savybės

• Vardinė darbinė srovė 250 A, 3 poliai
• Vardinė darbinė įtampa 690 V AC
• Raudona/geltona rotacinė rankenėlė, montuojama priekyje
• Jungiklio funkcijos: pagrindinis jungiklis, avarinio sustabdymo jungiklis, techninės priežiūros jungiklis
• Dėžutės gnybtai priima vientisus arba daugiasluoksnius laidininkus 50–120 mm²
• Didelis mechaninis ilgaamžiškumas: 100 000 veikimo ciklų
• Elektrinis ilgaamžiškumas: 10 000 veikimo ciklų
• Apsaugos laipsnis IP65 priekinėje dalyje

Specifikacijos

• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpalaikė atsparumo srovė (Icw): 4 kA 1 s
• Vardinė galia esant AC-23A, 400 V: 132 kW
• AC dažnis: 50/60 Hz
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Matmenys (P x G x A): 112 x 94 x 169 mm
• Standartai: IEC 60947-3

Naudojimo patarimai

Įsitikinkite, kad laidininko skerspjūvis atitinka gnybtų talpą (50–120 mm²), kad būtų užtikrintas patikimas kontaktas. Avarinio sustabdymo aplikacijoms patikrinkite atitiktį vietiniams saugos reikalavimams dėl rankenėlės spalvos ir fiksavimo mechanizmo.

Patarimas: montuodami priekinėje plokštėje, palikite pakankamai vietos rankenėlės sukimuisi ir užtikrinkite, kad IP65 apsauga nebūtų pažeista. Periodiškai tikrinkite jungiklio veikimą – avarinio sustabdymo grandinė turi suveikti be kliūčių.
