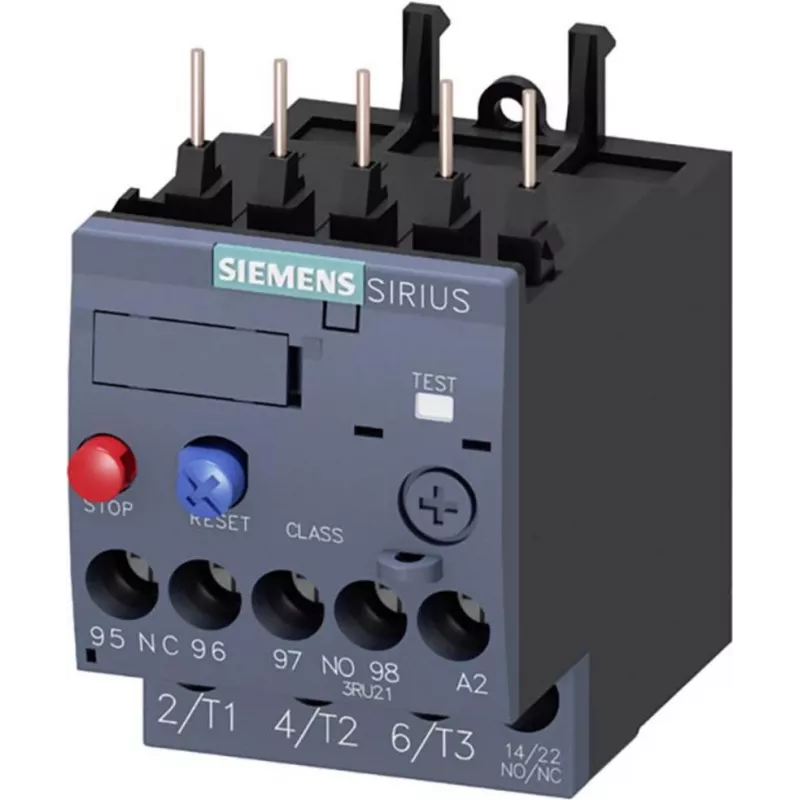

Siemens 3RU2116-4AB0 termiskais pārslodzes relejs, 1,1-1,6 A, Class 10, S00, skrūvju spailes, 1NO+1NC

Kad trīsfāžu motors strādā ar pārslodzi, fāzes zudumu vai iesprūdušu rotoru, tas var pārkarst un sabojāties. Siemens 3RU2116-4AB0 termiskais pārslodzes relejs nodrošina uzticamu aizsardzību motoru ķēdēs ar strāvu no 1,1 līdz 1,6 A, tādējādi novēršot dīkstāves un dārgus remontus. Šis kompaktais S00 izmēra relejs tieši uzstādās uz Siemens kontaktoriem, ietaupot telpu un vadu savienojumus.

Kam paredzēts

Relejs ir piemērots elektriķiem, automatizācijas inženieriem un uzņēmumiem, kas projektē vai apkalpo rūpnieciskās vadības sistēmas, konveijeru piedziņas, sūkņus un ventilatorus. Tas ir īstais risinājums, ja motoram nepieciešama aizsardzība 1,1–1,6 A strāvas diapazonā ar Class 10 atslēgšanās raksturlīkni.

Galvenās priekšrocības

• Regulējams strāvas iestatījums no 1,1 A līdz 1,6 A precīzai pārslodzes aizsardzībai.
• Class 10 atslēgšanās raksturlīkne nodrošina ātru reakciju uz pārslodzi, vienlaikus pieļaujot normālu motora palaišanu.
• Tieša montāža uz S00 kontaktoriem ietaupa vietu un vadu savienojumus.
• Skrūvju spailes gan galvenajai, gan palīgķēdei nodrošina drošu un pret vibrācijām izturīgu savienojumu.
• 1 NO + 1 NC palīgkontakti signālu pārraidīšanai un vadības bloķēšanai.
• Manuāla/automātiska atiestatīšana atbilstoši lietojumam.
• Fāzes zuduma jutība aizsargā pret vienfāzes režīmu.
• IP20 aizsardzība spailēm drošai lietošanai slēgtos sadalņos.

Specifikācijas

• Strāvas iestatījuma diapazons: 1,1–1,6 A
• Atslēgšanās klase: Class 10
• Izmērs: S00
• Montāža: tieša uz kontaktora
• Polu skaits: 3
• Galvenās ķēdes savienojums: skrūvju spailes
• Palīgķēdes savienojums: skrūvju spailes
• Palīgkontakti: 1 NO + 1 NC
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Apkārtējās vides temperatūra: -20 līdz +60 °C
• Pārslodzes atbrīvošanas veids: termiskais
• Atiestatīšanas funkcija: manuāla/automātiska
• Aizsardzības klase: IP20 (spailes)
• Standarts: IEC 60947-4-1

Kā lietot

Uzstādiet releju tieši uz Siemens S00 kontaktora. Iestatiet strāvas regulēšanas pogu atbilstoši motora nominālajai strāvai (pilnas slodzes strāvai). Pievienojiet galvenās ķēdes vadus pie skrūvju spailēm un palīgkontaktus vadības ķēdei. Izvēlieties manuālo atiestatīšanu, ja nepieciešama operatora iejaukšanās pēc atslēgšanās, vai automātisko, ja motors drīkst restartēt pats. Vienmēr uzstādiet releju piemērotā sadalnē, lai saglabātu IP20 aizsardzību.

Padoms: pirms ekspluatācijas pārbaudiet, vai iestatītā strāva atbilst motora datu plāksnītei. Regulāri pārbaudiet skrūvju savienojumu pievilkumu – vibrācija laika gaitā var tos atbrīvot. Ja relejs atslēdzas bez redzama iemesla, pārbaudiet motora strāvu un fāžu simetriju.
