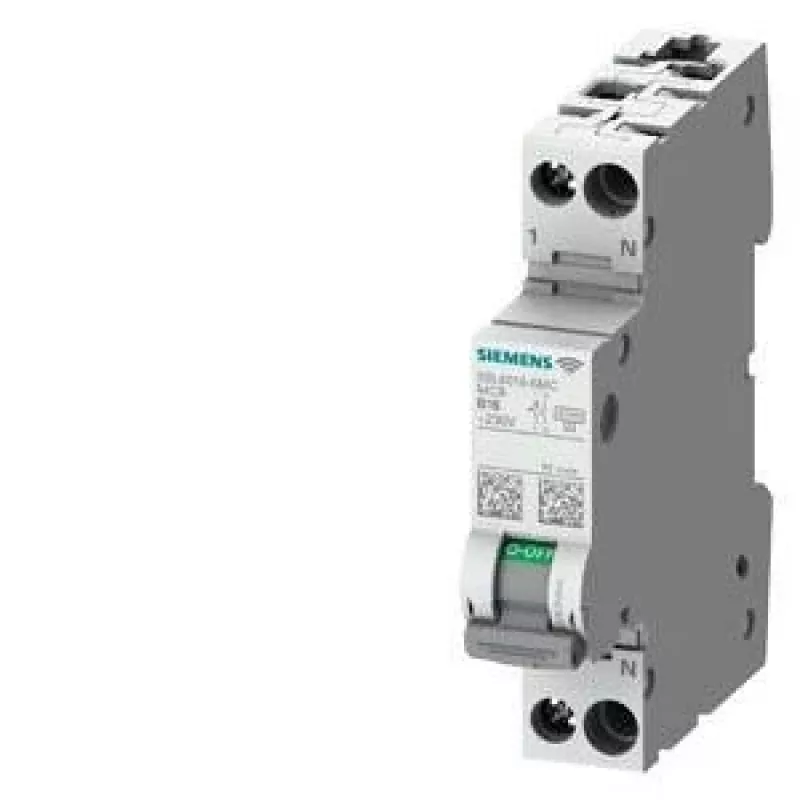

Siemens 5SL60166MC 2 polu 16 A C raksturlīknes miniatūrais automātiskais slēdzis, 6 kA

Ja meklējat uzticamu aizsardzību sadales tīklā, Siemens 5SL60166MC ir 2 polu automātiskais slēdzis ar 6 kA pārtraukšanas spēju un C raksturlīkni, kas paredzēts mēreniem ieslēgšanas strāvas impulsus.

Kam piemērots

Šis miniatūrais automātiskais slēdzis (MCB) ir piemērots gan mājsaimniecībām, gan komerciālām telpām, kur nepieciešama 16 A strāvas aizsardzība. C raksturlīkne nodrošina drošu darbību ar mēreniem ieslēgšanas strāvas impulsiem, piemēram, apgaismojuma un vadības ķēdēs. 2 polu konstrukcija ļauj atslēgt gan fāzes, gan neitrālo vadītāju, kas ir svarīgi drošībai.

Galvenās priekšrocības

• 2 polu dizains – atslēdz gan fāzi, gan nulli
• C raksturlīkne – piemērota ķēdēm ar mēreniem ieslēgšanas strāvas impulsiem
• 6 kA nominālā pārtraukšanas spēja – droša aizsardzība pret īssavienojumu
• Plašs darba temperatūras diapazons no -25 °C līdz +45 °C
• IP20 aizsardzība spailēm (IP40 ar korpusu)

Tehniskie dati

• Polu skaits: 2
• Nominālā strāva: 16 A
• Raksturlīkne: C
• Nominālā pārtraukšanas spēja: 6 kA
• Nominālais spriegums (AC): 230/400 V
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Spaiļu tips: skrūvju spailes
• Vadītāja šķērsgriezums (viendzīslas): 0,75 - 35 mm²
• Vadītāja šķērsgriezums (daudzdzīslu): 0,75 - 25 mm²
• Mehāniskā kalpošanas ilgums: 10 000 pārslēgšanās ciklu
• Elektriskā kalpošanas ilgums: 10 000 pārslēgšanās ciklu
• Standarts: IEC 60898-1
• Piesārņojuma pakāpe: 2
• Pārsprieguma kategorija: III
• Apkārtējās vides darba temperatūra: -25 līdz +45 °C

Kā lietot

Slēdzis tiek montēts uz DIN sliedes sadales skapī. Pievienojiet vadītājus, izmantojot skrūvju spailes, kas pieņem gan viendzīslu, gan daudzdzīslu vadus. Pārliecinieties, ka ievērojat pareizu polu savienojumu: fāze un nulle. Pirms montāžas vienmēr atslēdziet strāvu.

Padoms: C raksturlīknes slēdži ir piemēroti ķēdēm ar nelieliem palaišanas strāvas impulsiem, piemēram, apgaismojumam vai vadības panelēm. Ja nepieciešama lielāka jutība pret īssavienojumiem, apsveriet B raksturlīkni.
