Siemens 5SL61026 SENTRON 5SL automātiskais slēdzis, 1 pols, 2 A, C raksturlīkne, 6 kA pārtraukšanas spēja, 230/400 V AC, DIN sliedes montāža, 1 moduļa platums

Kad sadales skapī jāaizsargā vājstrāvas ķēdes, piemēram, apgaismojums vai vadības ķēdes, parasti pietrūkst vietas. Siemens 5SL61026 ir tikai 1 moduļa (18 mm) plats automātiskais slēdzis, kas ietaupa vietu uz DIN sliedes un nodrošina uzticamu aizsardzību.

Kāpēc izvēlēties šo automātisko slēdzi

• Kompakts dizains: tikai 1 modulis (18 mm) plats, ietaupa vietu uz DIN sliedes.
• Augsta elektriskā izturība: 10 000 pārslēgšanas ciklu un 20 000 mehānisko ciklu ilgam kalpošanas laikam.
• Plašs darba temperatūras diapazons: no -25 °C līdz +45 °C, uzglabāšana no -40 °C līdz +75 °C.
• Aizsardzības pakāpe IP20 spailēm, piemērota sadales skapjiem.

Tehniskie dati

• Polu skaits: 1
• Nominālā strāva (In): 2 A
• Atbrīvošanas raksturlīkne: C
• Nominālā pārtraukšanas spēja (Icn): 6 kA
• Nominālais spriegums (AC): 230/400 V
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede (EN 60715)
• Spaiļu tips: skrūvju spailes
• Spaiļu ietilpība (viendzīslu): 0,75 - 35 mm²
• Spaiļu ietilpība (daudzdzīslu): 0,75 - 25 mm²
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūras diapazons: -25 līdz +45 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz +75 °C
• Elektriskā izturība: 10 000 pārslēgšanas ciklu
• Mehāniskā izturība: 20 000 pārslēgšanas ciklu
• Standarts: IEC 60898-1
• Enerģijas ierobežošanas klase: 3
• Produktu sērija: SENTRON 5SL

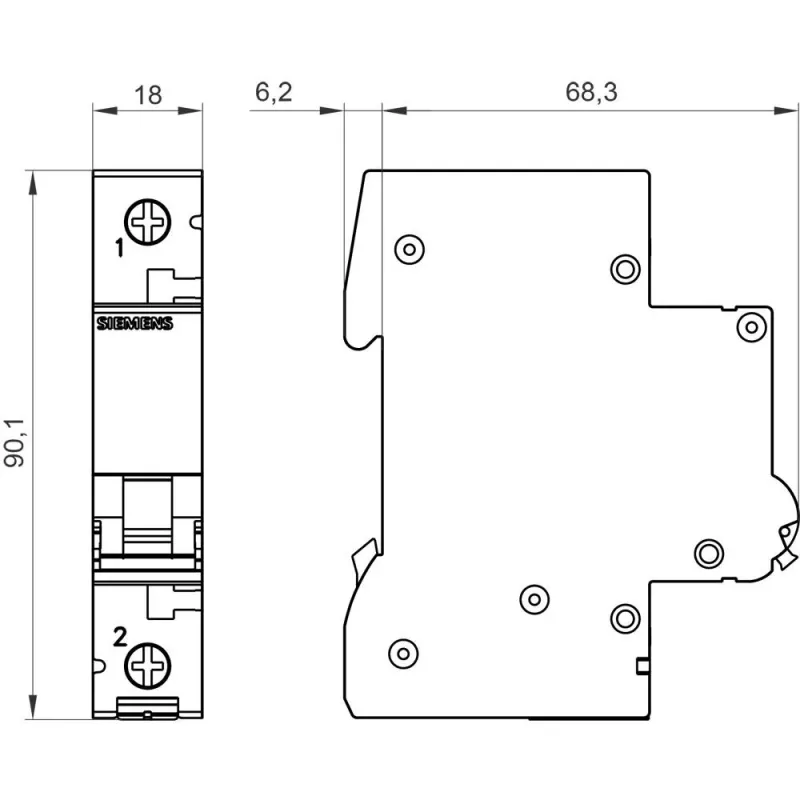

• Moduļa platums: 1 modulis (18 mm)

Kam piemērots

Šis automātiskais slēdzis ir ideāls elektriķiem un visiem, kas strādā ar sadales skapjiem mājās, birojos vai rūpniecībā. Pateicoties 2 A nominālajai strāvai un C raksturlīknei, tas ir piemērots ķēdēm ar mēreniem ieslēgšanas strāvas impulsiem, piemēram, apgaismojumam, kontaktligzdām vai vadības ķēdēm. 6 kA pārtraukšanas spēja nodrošina drošu aizsardzību pret īssavienojumiem.

Kā lietot

Uzstādiet slēdzi uz DIN sliedes (EN 60715) sadales skapī. Pievienojiet vadus pie skrūvju spailēm: viendzīslu vadus no 0,75 līdz 35 mm² vai daudzdzīslu vadus no 0,75 līdz 25 mm². Pārliecinieties, ka ievērojat polaritāti un pievilkšanas momentu. Slēdzis ir paredzēts 230/400 V AC spriegumam un 50/60 Hz frekvencei.

Padoms: pirms uzstādīšanas vienmēr atslēdziet barošanu. Lai nodrošinātu ilgmūžību, regulāri pārbaudiet, vai spailes ir cieši pievilktas. Ja nepieciešama papildu aizsardzība, kombinējiet ar RCD.
