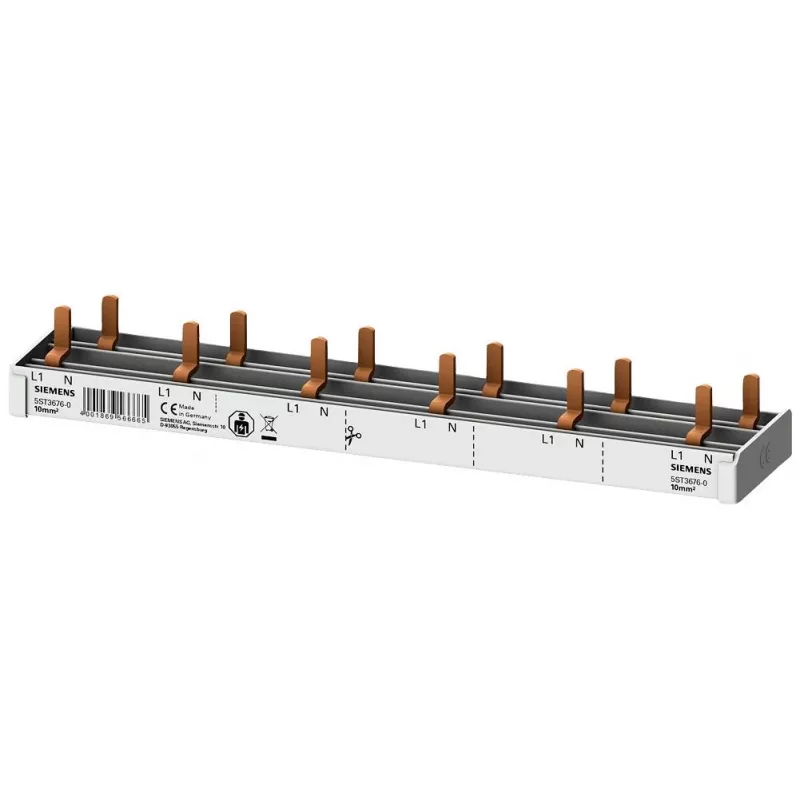

SIEMENS 5ST36760 kontaktu kopne 10mm² 1P+N 12 moduļi, 6 AFDD + 6 komponenti

Ietaupi laiku un samazini kļūdu risku sadales skapjos ar SIEMENS 5ST36760 kontaktu kopni. Tā paredzēta elektriķiem un panelu montētājiem, kuri vēlas ātri un droši savienot moduļu aizsardzības ierīces. Šī 1 pola + N kopne ar 10 mm² vara šķērsgriezumu spēj barot līdz pat 12 ierīcēm: 6 AFDD un 6 citus komponentus (MCB, RCBO).

Galvenās priekšrocības

• Ātra uzstādīšana: kontaktu (pin) tipa savienojumi tieši iespraužas ierīču spailēs, novēršot nepieciešamību pēc atsevišķiem džemperiem.
• Uzticama kontaktspēja: vara vadītājs un precīzi izvietoti kontakti nodrošina stabilu savienojumu.
• Iebūvēts neitrāles vadītājs: nav nepieciešams atsevišķs neitrāles savienotājs pievienotajām ierīcēm.
• Drošība: pelēkā plastmasas izolācija nodrošina aizsardzību pret pieskaršanos, atbilst IEC/EN 60947-7-1 standartam.
• Universāla izmantošana: piemērota AFDD, MCB un RCBO barošanas sadalei.

Kam piemērota

Šī kopne ir ideāla elektriķiem, kas strādā ar dzīvojamo un komerciālo ēku sadales skapjiem, īpaši vietās, kur nepieciešama AFDD (loka bojājumu detektora) aizsardzība. Tā noder arī modernizācijas projektos, kur svarīgs ir ierobežots vietas daudzums un ātra montāža.

Tehniskā specifikācija

• Tips: kontaktu kopne
• Poli: 1P + N
• Vadītāja šķērsgriezums: 10 mm²
• Nominālā strāva: 63 A
• Nominālais spriegums: 400 V AC
• Moduļu platums: 12 MW
• Savienojumi: 6 AFDD + 6 citiem komponentiem (kopā 12)
• Savienojuma veids: kontaktu (pin)
• Vadītāja materiāls: varš
• Izolācijas materiāls: plastmasa
• Krāsa: pelēka
• Montāža: DIN sliedei
• Pielietojums: AFDD, MCB, RCBO barošanas sadale
• Standarts: IEC/EN 60947-7-1
• Darba temperatūra: -25 līdz +55 °C
• Īsslēguma strāvas noturība: 25 kA (1 s)

Kā lietot

Kopne tiek montēta uz standarta DIN sliedes. Tās kontakti tiek iesprausti atbilstošo ierīču (AFDD, MCB, RCBO) spailēs. Pirms montāžas pārliecinieties, ka barošana ir atslēgta. Kopnes garums atbilst 12 vienpola ierīču moduļu platumam (aptuveni 216 mm).

Noderīgi zināt

Lai nodrošinātu IP20 aizsardzības pakāpi, nepieciešami gala vāciņi (nav iekļauti komplektā). Kopne ir piemērota lietošanai iekštelpu sadales skapjos.

Padoms: Vienmēr pārbaudiet, vai kopnes nominālā strāva atbilst aizsardzības ierīču nominālajai strāvai, un izmantojiet gala vāciņus, lai izvairītos no nejaušas pieskaršanās spriegumnesošajām daļām.
