Siemens 5SV16166KK16 RCBO, 1P+N, 16 A, 30 mA, A tipa, C raksturlīkne, 6 kA

16 A nominālā strāva, 30 mA aizsardzība pret noplūdes strāvu un 6 kA pārtraukšanas spēja vienā 2 moduļu platā DIN sliedes ierīcē – Siemens 5SV16166KK16 apvieno divas aizsardzības funkcijas vienā kompaktā korpusā.

Kāpēc izvēlēties šo RCBO

• Apvienota aizsardzība: noplūdes strāvas un pārstrāvas aizsardzība vienā ierīcē – ietaupa vietu sadalnē.
• 1P+N konfigurācija ar 2 TE (36 mm) platumu – ideāli šauriem sadalņiem.
• A tipa noplūdes strāvas noteikšana – reaģē gan uz maiņstrāvas, gan pulsējošām līdzstrāvas bojājuma strāvām.
• C raksturlīkne – piemērota ķēdēm ar mēreniem ieslēgšanas strāvas impulsie (piem., dzinēji, transformatori).
• 6 kA nominālā pārtraukšanas spēja – droši pārtrauc īssavienojuma strāvas.
• DIN sliedes montāža – standarta uzstādīšana bez papildu stiprinājumiem.

Kam piemērots

Šis RCBO ir piemērots dzīvojamo un komerciālo ēku elektroinstalācijām, kur nepieciešama gan noplūdes strāvas, gan pārstrāvas aizsardzība vienā ierīcē. Ideāls sadalņiem ar ierobežotu vietu, kā arī gadījumos, kad nepieciešams aizsargāt atsevišķas ķēdes (piem., virtuves, vannas istabas, āra kontaktligzdas). Pateicoties A tipa noplūdes strāvas noteikšanai, tas ir piemērots arī mūsdienu elektronikai ar impulsu barošanas avotiem.

Galvenie tehniskie dati

• Ierīces tips: automātiskais slēdzis ar iebūvētu noplūdes strāvas aizsardzību (RCBO)
• Polu skaits: 1P+N
• Nominālā strāva (In): 16 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Pārstrāvas raksturlīkne: C
• Noplūdes strāvas tips: A
• Nominālā pārtraukšanas spēja (Icn): 6 kA
• Nominālais spriegums (Un): 230 V AC
• Frekvence: 50 Hz
• Montāža: DIN sliede

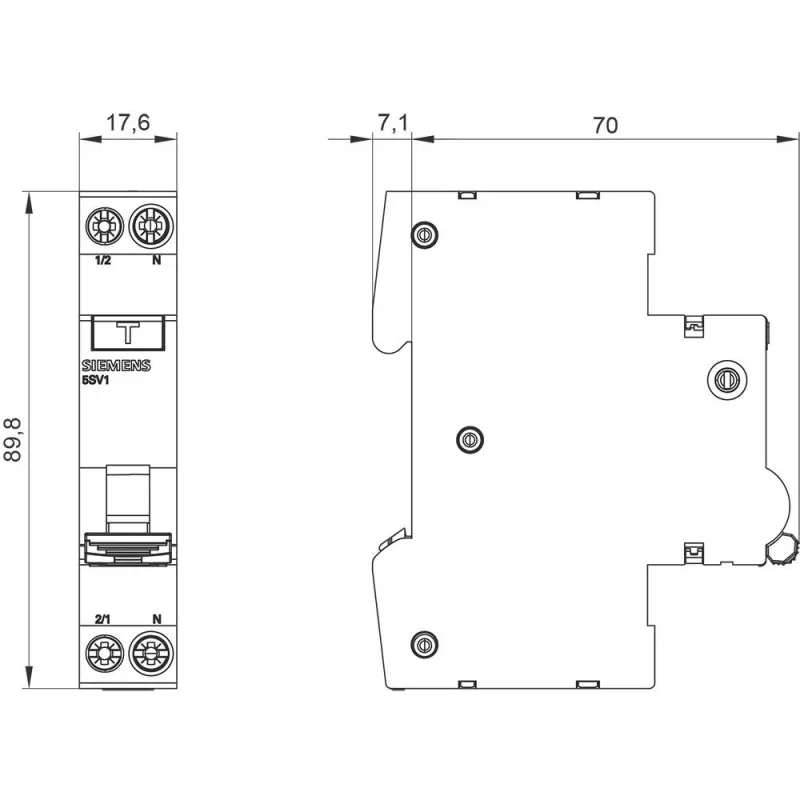

• Moduļu platums: 2 TE (36 mm)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Darba temperatūras diapazons: -25 līdz +45 °C
• Elektriskā izturība: 10 000 pārslēgšanās ciklu
• Mehāniskā izturība: 20 000 pārslēgšanās ciklu
• Impulsa strāvas izturība: 1 kA (8/20 µs)

Uzstādīšana un lietošana

Ierīce paredzēta montāžai uz standarta 35 mm DIN sliedes. Pievienojiet fāzes vadītāju un neitrālo vadītāju atbilstoši shēmai, kas norādīta uz ierīces korpusa. Pārbaudiet, vai nominālā strāva atbilst aizsargājamās ķēdes slodzei. Pēc uzstādīšanas veiciet testa pogas pārbaudi, lai pārliecinātos, ka noplūdes strāvas aizsardzība darbojas. Ieteicams uzticēt uzstādīšanu kvalificētam elektriķim.

Padoms: Regulāri pārbaudiet RCBO ar testa pogu (vismaz reizi pusgadā), lai nodrošinātu tā funkcionalitāti. Ja ierīce izslēdzas bez redzama iemesla, pārbaudiet, vai ķēdē nav bojāta izolācija vai mitruma. C raksturlīkne nodrošina labu aizsardzību pret pārstrāvu, bet neaizstāj atsevišķu pārsprieguma aizsardzību.
