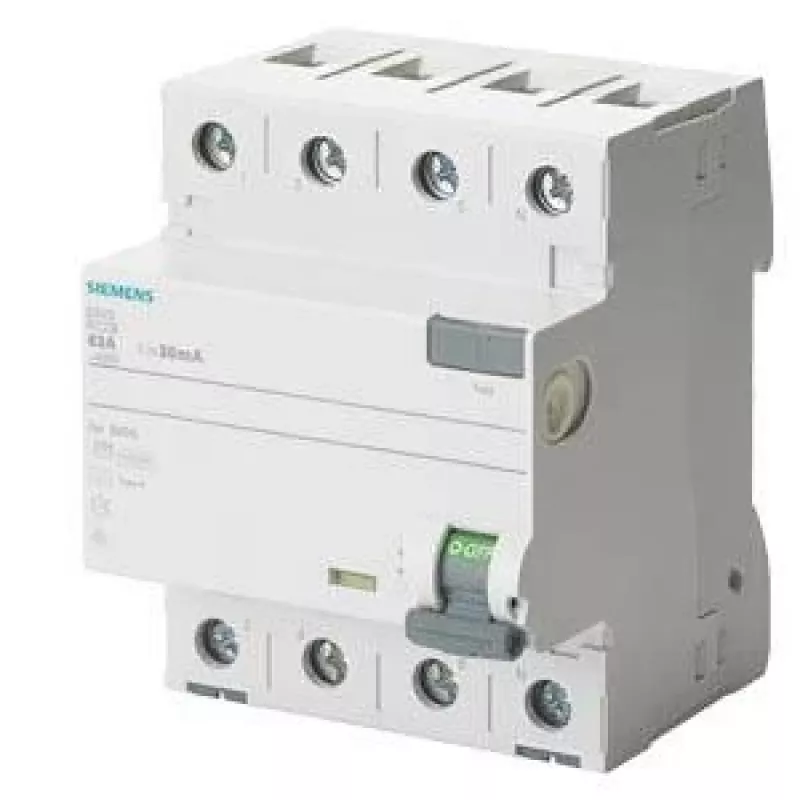

SIEMENS 5SV36468 selektīvais diferenciālās aizsardzības automāts, A tips, 63 A, 300 mA, 4 polu, 400 V

Ja elektroinstalācijā ir vairāki pakārtotie aizsardzības līmeņi, nevēlami izslēgumi var paralizēt visu objektu. SIEMENS 5SV36468 novērš šo problēmu, pateicoties selektīvai (laika aizturei) diferenciālajai aizsardzībai – tas nostrādā tikai tad, ja bojājums ir tieši šajā līnijā, nevis pakārtotajās.

Galvenās priekšrocības

• Selektīva nostrāde nodrošina, ka nebojātas līnijas turpina darboties – ideāli ugunsdrošībai un sistēmas nepārtrauktībai.
• A tipa diferenciālā strāva nosaka gan maiņstrāvas, gan pulsējošas līdzstrāvas noplūdes.
• 63 A nominālā strāva un 300 mA diferenciālās atslēgšanas strāva piemērota lieljaudas ķēdēm.
• Kompakts 4 moduļu platums (72 mm) ietaupa vietu DIN sliedē.
• 10 kA nominālā nosacītā īsslēguma strāva nodrošina izturību pret īsslēgumiem.

Tehniskie parametri

• Ierīces tips: Diferenciālās aizsardzības automāts (RCCB)
• Diferenciālās strāvas tips: A tips
• Polu skaits: 4 (3P+N)
• Nominālā strāva (In): 63 A
• Nominālā diferenciālās atslēgšanas strāva (IΔn): 300 mA
• Nominālais spriegums (Un AC): 400 V
• Nominālā frekvence: 50/60 Hz
• Selektivitāte: Selektīvs (ar laika aizturi)
• Nominālā nosacītā īsslēguma strāva (Inc): 10 kA
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Montāžas tips: DIN sliede

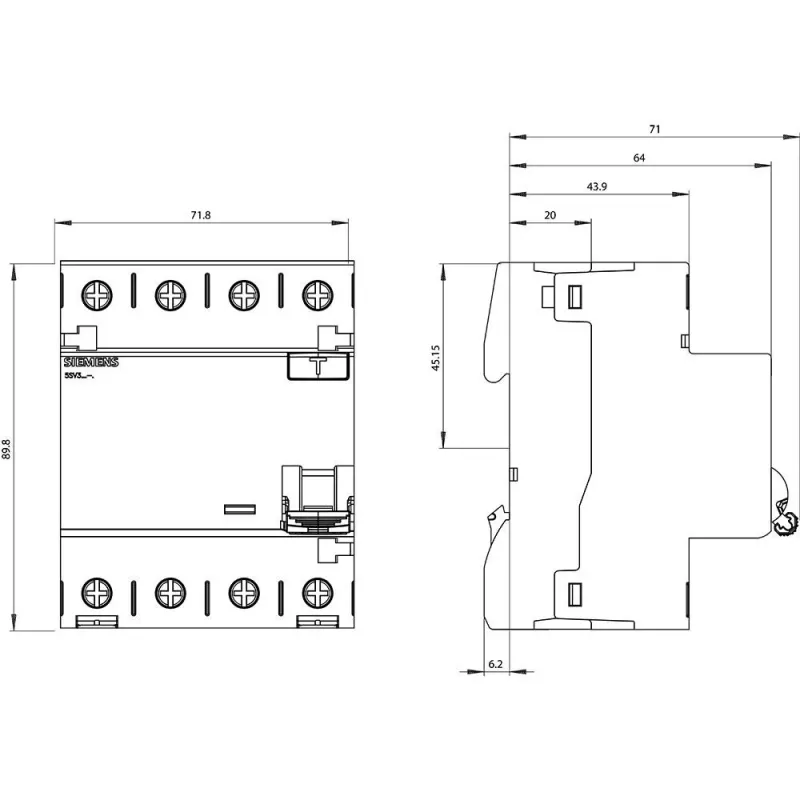

• Moduļu platums: 4 MW (72 mm)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (korpusss)
• Darba temperatūras diapazons: -25 līdz +45 °C
• Spaiļu tips: Kārbas spailes
• Spaiļu ietilpība (cietvads/daudzdrāts): 0,75 - 35 mm²
• Standarti: IEC 61008-1

Kam piemērots

Šis diferenciālās aizsardzības automāts ir paredzēts rūpnieciskiem un komerciāliem objektiem, kur nepieciešama augsta elektroapgādes nepārtrauktība un ugunsdrošība. Tas ir piemērots arī lieljaudas sadalnēm, kur citi aizsardzības līmeņi ir pakārtoti.

Kā lietot

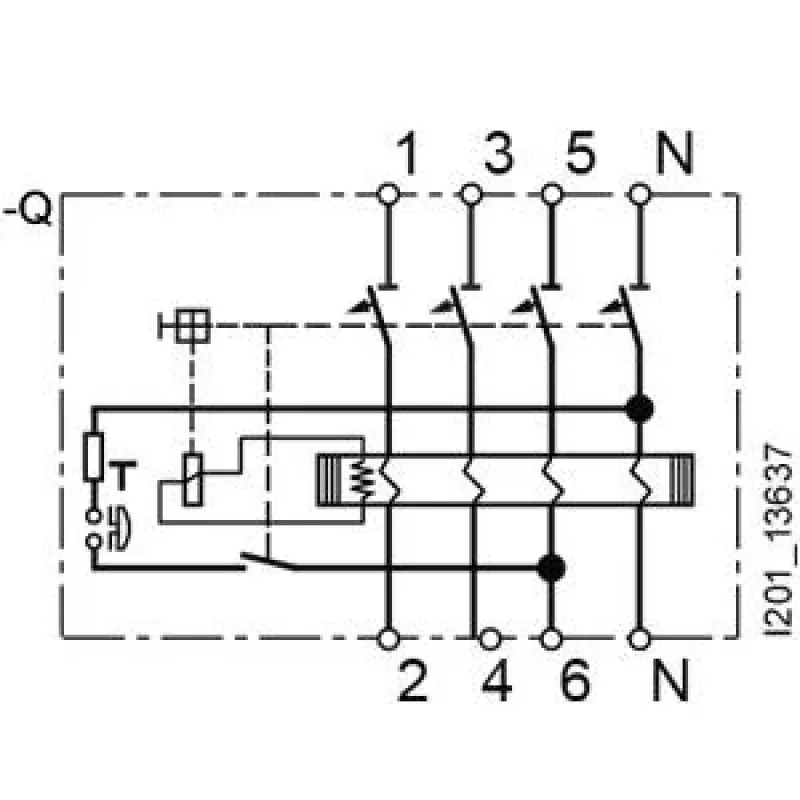

Uzstādiet automātu uz DIN sliedes sadalnē. Pievienojiet fāzes un neitrālo vadu atbilstoši shēmai. Pārbaudiet, vai nominālā strāva un diferenciālā strāva atbilst konkrētajai līnijai. Pēc uzstādīšanas veiciet testa pogas pārbaudi, lai pārliecinātos, ka automāts darbojas.

Ieteikums: Lai nodrošinātu pilnīgu aizsardzību, uzstādiet šo selektīvo RCCB kā galveno aizsardzību, bet pakārtotajās līnijās izmantojiet mazākas diferenciālās strāvas automātus. Regulāri pārbaudiet testa pogu atbilstoši vietējiem noteikumiem.
