Siemens 5SY17042 automātiskais slēdzis 1P Z 4A 10kA ar palīgkontaktu 1NO

10 kA pārtraukšanas jauda un iebūvēts palīgkontakts 1NO – šis Siemens 5SY17042 automātiskais slēdzis ne tikai aizsargā ķēdes, bet arī ziņo par savu stāvokli PLC vai citai vadības sistēmai. Tas ir būtiski, ja nepieciešams attālināti uzraudzīt iekārtas darbību.

Galvenās priekšrocības

• Z raksturlīkne nodrošina ātru atslēgšanos pie īsslēguma pusvadītāju un vadības transformatoru ķēdēs.
• Palīgkontakts 1NO ļauj bez papildu vadu vilkšanas nodot signālu par slēdža stāvokli.
• 1 pols, 4 A nominālā strāva, 230/400 V AC, 50/60 Hz.
• Montāža uz DIN sliedes (EN 60715) ar skrūvju spailēm – vienkārša uzstādīšana.
• Aizsardzības pakāpe IP20 spailēm, IP40 ar korpusu.
• Elektriskā izturība: 10 000 pārslēgšanās ciklu; mehāniskā izturība: 20 000 ciklu.
• Darba temperatūra: no -25 līdz +45 °C.
• Nominālais izolācijas spriegums: 500 V; impulsa izturība: 4 kV.

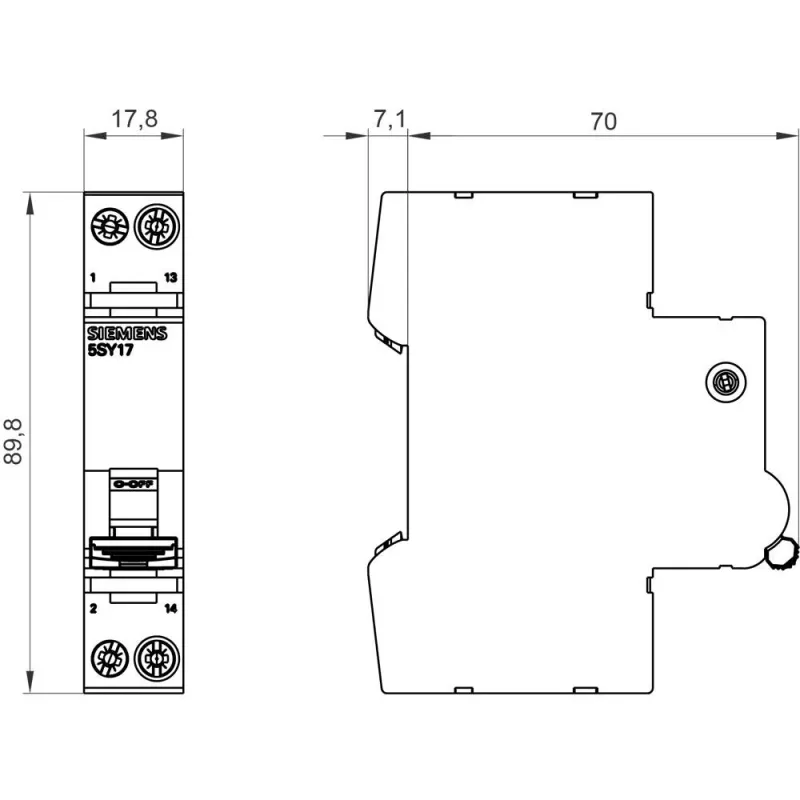

• Uzstādīšanas dziļums: 76 mm.

Kam piemērots

Ideāli piemērots industriālo mašīnu vadības ķēžu aizsardzībai, ēku automatizācijas sistēmām, kur nepieciešama statusa atgriezeniskā saite, un sadales skapjiem ar DIN sliedi. Piemērots gan elektriķiem, gan inženieriem, kas projektē un uztur vadības sistēmas.

Kā lietot

Uzstādiet slēdzi uz standarta DIN sliedes, pievienojiet fāzes un nulles vadus pie skrūvju spailēm, ievērojot polaritāti. Palīgkontaktu savienojiet ar signāla ķēdi (piemēram, PLC ieeju), lai saņemtu ziņojumu par slēdža atslēgšanos. Pārbaudiet, vai nominālā strāva atbilst aizsargājamās ķēdes parametriem.

Svarīgi

Ierīce atbilst IEC/EN 60898-1 standartam. Paredzēta lietošanai vidē no -25 °C līdz +45 °C. Pirms uzstādīšanas pārliecinieties, ka tīkla spriegums nepārsniedz 230/400 V AC.

Padoms: Lai nodrošinātu drošu un ilgmūžīgu darbību, regulāri pārbaudiet savienojumu stingrību un tīrību. Z raksturlīknes dēļ šis slēdzis ir jutīgāks pret strāvas pārslodzēm, tāpēc izvēlieties to tikai tad, ja aizsargājat jutīgas elektronikas ķēdes.
