Siemens 5SY1706-2 1 polu 6A C raksturlīknes automātiskais slēdzis ar iebūvētu palīgkontaktu

Ja nepieciešams ne tikai aizsargāt ķēdi, bet arī zināt, vai tā ir ieslēgta, šis Siemens automātiskais slēdzis ar iebūvētu palīgkontaktu ir tieši tas, ko meklējat. Tas nodrošina gan aizsardzību pret pārslodzi un īssavienojumu, gan signālu par statusu.

Kāpēc izvēlēties šo modeli

• Iebūvēts palīgkontakts (1 NO) statusa signalizācijai – ērti attālinātai uzraudzībai vai bloķēšanas shēmām.
• Nominālā pārtraukšanas spēja 6 kA saskaņā ar EN 60898-1 – droši pārtrauc lielas īssavienojuma strāvas.
• Enerģijas ierobežošanas klase 3 – samazina bojājumu risku.
• Plašs darba temperatūras diapazons: no -25 °C līdz +45 °C – piemērots dažādiem apstākļiem.

Tehniskie dati

• Polu skaits: 1
• Raksturlīkne: C
• Nominālā strāva: 6 A
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz

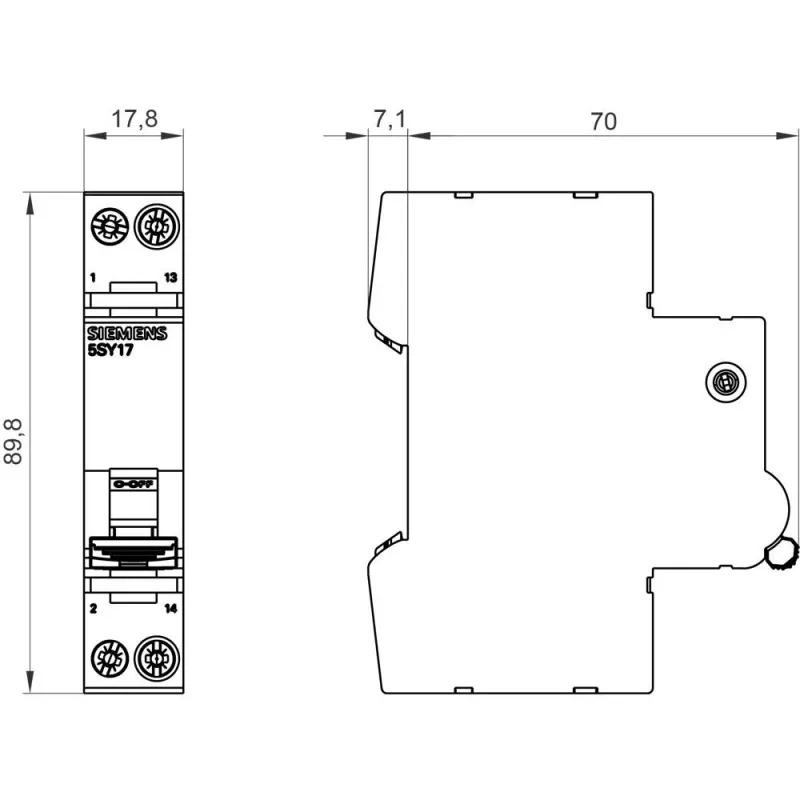

• Uzstādīšanas dziļums: 70 mm
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Spaiļu tips: skrūvju spailes
• Vadītāja šķērsgriezums (cietais): 0,75 - 35 mm²
• Vadītāja šķērsgriezums (elastīgais): 0,75 - 25 mm²
• Elektriskā izturība: 10000 pārslēgšanas cikli
• Mehāniskā izturība: 20000 pārslēgšanas cikli
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3

Kam piemērots

Šis automātiskais slēdzis ir ideāli piemērots rūpnieciskām un komerciālām vajadzībām, kur nepieciešama statusa atgriezeniskā saite. To var izmantot sadales skapjos, mašīnu vadības sistēmās un citur, kur svarīgi zināt ķēdes stāvokli.

Kā lietot

Montāža uz DIN sliedes (EN 60715). Pievienojiet vadītājus, ievērojot spaiļu marķējumu. Palīgkontakts (1 NO) ir normāli atvērts un aizveras, kad galvenais kontakts ir ieslēgts. Izmantojiet to signalizācijai vai loģiskai vadībai.

Padoms: pārbaudiet, vai palīgkontakta komutācijas spēja atbilst jūsu signāla ķēdei. Lai nodrošinātu ilgmūžību, izvairieties no biežas pārslēgšanas pie lielas slodzes.
