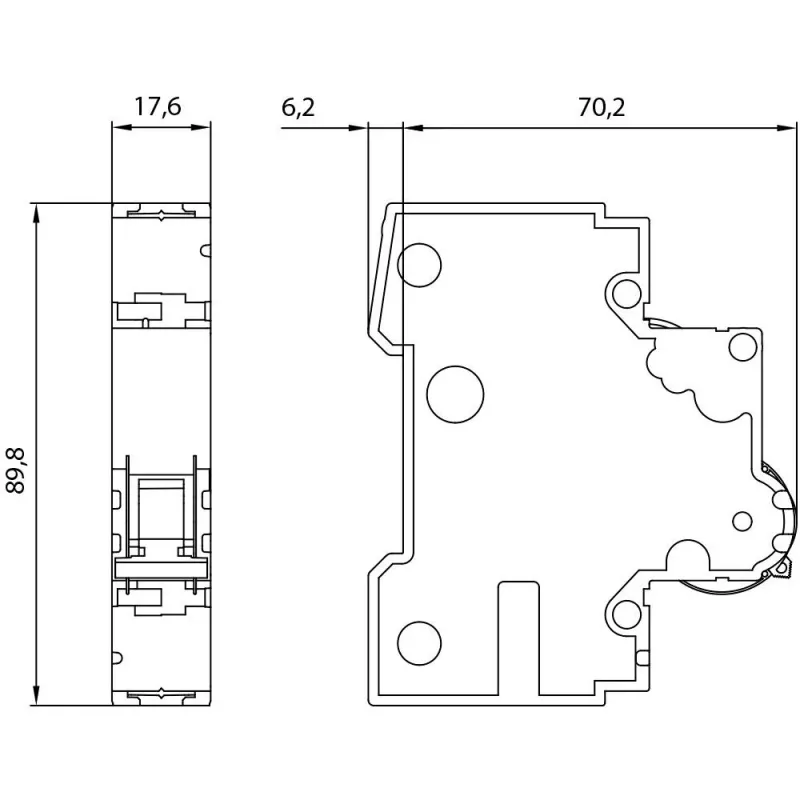

Siemens 5SY41045 automātiskais slēdzis 1-polārs 4A C-raksturlīkne 6kA 230/400V AC

Viena moduļa platums (18 mm) un skrūvju spailes, kas pieņem vadus līdz 35 mm² — Siemens 5SY41045 ir paredzēts tiem, kuri sadalnēs vērtē katru milimetru un katru savienojumu. Šis 1-polārais automātiskais slēdzis ar 4 A nominālo strāvu un C-raksturlīkni ir risinājums, kad nepieciešama aizsardzība pret pārslodzi un īsslēgumu, vienlaikus izturot mērenus ieslēgšanas strāvas impulsus.

Kam piemērots

Elektriķiem, sadalņu montētājiem un ēku uzturēšanas speciālistiem, kuri ikdienā strādā ar dzīvojamo, komerciālo vai vieglās rūpniecības sadalnēm. Slēdzis ir domāts montāžai uz standarta DIN sliedes EN 60715, tāpēc tas ātri iekļaujas gan jaunos, gan esošos sadalņos.

Galvenās priekšrocības

• 1-polārs (1P) dizains, 1 moduļa platums (18 mm) — ietaupa vietu sadalnē.
• Nominālā strāva 4 A, C-raksturlīkne — aizsardzība pret pārslodzi un īsslēgumu.
• Nominālais spriegums 230/400 V AC, 50/60 Hz.
• Nominālā izslēgšanas spēja 6 kA saskaņā ar IEC/EN 60898-1.
• Skrūvju spailes pieņem vadus līdz 35 mm² (viendzīslas/daudzdzīslas) vai 25 mm² (smalkdzīslas).
• Montāža uz standarta DIN sliedes EN 60715.
• Elektriskā izturība 10 000 ciklu, mehāniskā izturība 20 000 ciklu.

Tehniskie dati

• Polu skaits: 1P
• Nominālā strāva: 4 A
• Atbrīvošanas raksturlīkne: C
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālā komutācijas spēja (Icn): 6 kA
• Montāžas veids: DIN sliede (EN 60715)
• Spaiļu tips: skrūvju spailes
• Maks. vadītāja šķērsgriezums (viendzīslas/daudzdzīslas): 0,75 - 35 mm²
• Maks. vadītāja šķērsgriezums (smalkdzīslas): 0,75 - 25 mm²
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Elektriskā izturība: 10 000 komutācijas ciklu
• Mehāniskā izturība: 20 000 komutācijas ciklu
• Standarts: IEC 60898-1, EN 60898-1
• Moduļa platums: 1 TE (18 mm)
• Darba temperatūra: -25 līdz +45 °C
• Uzglabāšanas temperatūra: -40 līdz +75 °C
• Pārsprieguma kategorija: III

Kā lietot

Pirms montāžas pārliecinieties, ka slēdža nominālā strāva un raksturlīkne atbilst slodzes raksturlielumiem. C-raksturlīkne ir piemērota vispārējām apgaismojuma un kontaktligzdu ķēdēm ar mēreniem ieslēgšanas strāvas impulsiem. Ja ķēdē ir motori, transformatori vai citas ierīces ar augstiem palaišanas strāvas impulsiem, apsveriet D-raksturlīknes slēdzi. Vienmēr atslēdziet spriegumu pirms uzstādīšanas un pārbaudiet skrūvju spaiļu pievilkšanas momentu atbilstoši ražotāja norādēm.

Padoms: sadalnē vienmēr atstājiet rezervi nākamajiem moduļiem un marķējiet katru slēdzi atbilstoši aizsargājamajai ķēdei — tas atvieglos turpmāko apkopi un traucējummeklēšanu.
