Siemens 5SY41065 automātiskais slēdzis 1P 6A Type A 10kA 230/400V

Ja elektriskajā ķēdē ir elektroniskas ierīces, parastais automātiskais slēdzis var neizslēgties laikus, jo līdzstrāvas pulsācijas komponente traucē. Siemens 5SY41065 ar Type A raksturlīkni reaģē arī uz šādām strāvām, tāpēc tas ir piemērots viedajām mājām, birojiem un rūpnieciskām sistēmām, kur ir datori, LED apgaismojums, frekvenču pārveidotāji vai citas jutīgas iekārtas.

Kam tas noder

Elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuri meklē uzticamu 1 polu automātisko slēdzi DIN sliedes montāžai. Type A raksturlīkne nodrošina ātru atslēgšanos pieaugošu līdzstrāvas pulsāciju gadījumā, vienlaikus pieļaujot īslaicīgas palaišanas strāvas.

Galvenās priekšrocības

• 1 pols, 6 A nominālā strāva, Type A raksturlīkne
• Augsta pārtraukšanas spēja 10 kA pie 230/400 V AC
• Kompakts 1 moduļa platums (18 mm) – ietaupa vietu sadalnē
• Skrūvju spailes pieņem vadus no 0,75 līdz 35 mm²
• Plašs darba temperatūras diapazons no -25°C līdz +45°C
• Ilgs kalpošanas laiks: 10 000 mehāniskie un elektriskie pārslēgumi

Tehniskie dati

• Nominālā strāva: 6 A
• Polu skaits: 1P
• Atslēgšanas raksturlīkne: Type A
• Nominālais spriegums: 230/400 V AC
• Nominālā pārtraukšanas spēja: 10 kA
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Spaiļu tips: skrūvju spailes
• Spaiļu ietilpība (cietie/daudzstieņu vadi): 0,75 - 35 mm²
• Spaiļu ietilpība (smalkstieņu ar uzmavu): 0,75 - 25 mm²
• Aizsardzības pakāpe (spailes): IP20
• Aizsardzības pakāpe (ar korpusu): IP40
• Mehāniskais kalpošanas laiks: 10 000 pārslēgumu
• Elektriskais kalpošanas laiks: 10 000 pārslēgumu
• Apkārtējās vides darba temperatūra: -25 līdz +45 °C
• Uzglabāšanas temperatūra: -40 līdz +75 °C
• Montāžas pozīcija: jebkura

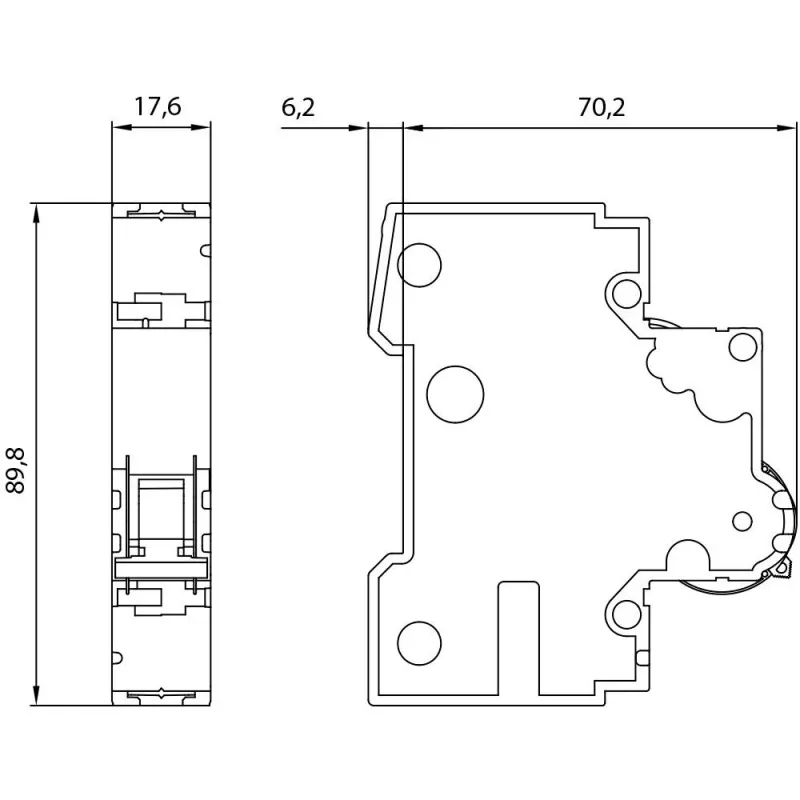

• Moduļa platums: 1 modulis (18 mm)
• Standarts: IEC 60898-1

Kā lietot

Slēdzis paredzēts montāžai uz DIN sliedes sadales skapī. Pievienojiet fāzes vadu pie augšējās spailes un slodzi pie apakšējās, ievērojot polaritāti. Izmantojiet skrūvgriezi, lai pievilktu spailes ar atbilstošu griezes momentu. Pārbaudiet, vai vadi ir stingri nostiprināti un atbilst spaiļu ietilpībai.

Padoms: lai sasniegtu IP40 aizsardzības pakāpi, uzstādiet slēdzi piemērotā korpusā. Smalkstieņu vadiem vienmēr izmantojiet uzmavas – tas nodrošina drošu kontaktu un novērš vaļīgus savienojumus.
