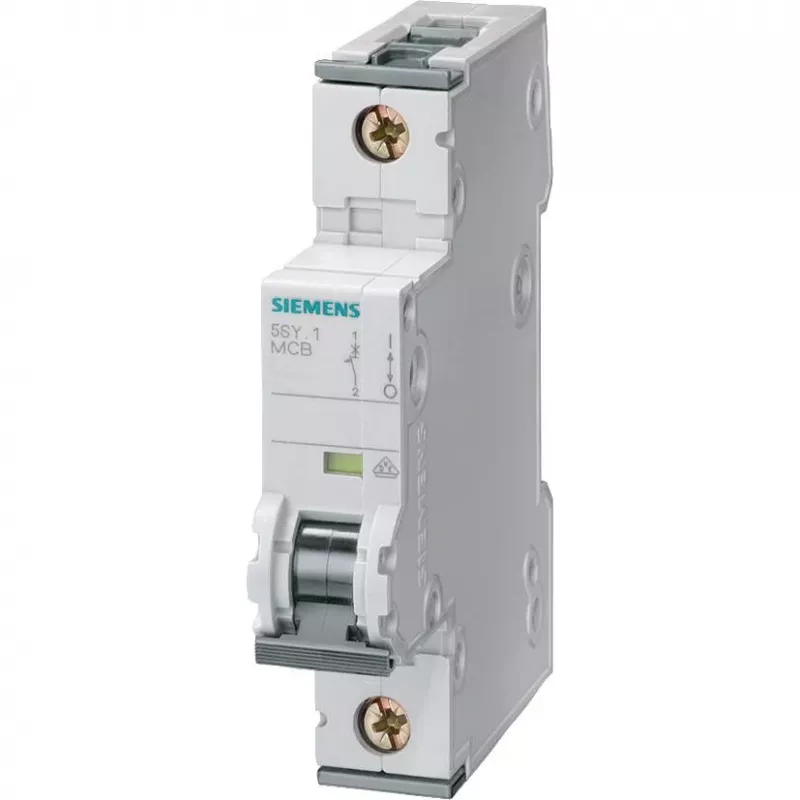

Siemens 5SY5110-7 automātiskais slēdzis, 1 pols, 10 A, C raksturlīkne, 6 kA, 230/400 V AC

Kad elektroinstalācijā notiek pārslodze vai īssavienojums, Siemens 5SY5110-7 automātiskais slēdzis atslēdz ķēdi dažu milisekundes laikā, pasargājot kabeļus un iekārtas no bojājumiem. Šis vienpolu modulis ar C raksturlīkni ir paredzēts vidēji lieliem ieslēgšanas strāvas impulsiem, tāpēc tas ir piemērots apgaismojuma un kontaktligzdu grupām gan dzīvokļos, gan birojos.

Galvenās specifikācijas

• Nominālā strāva: 10 A
• Polu skaits: 1
• Atbrīvošanas raksturlīkne: C
• Nominālā pārtraukšanas spēja: 6 kA
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP20
• Apkārtējās vides temperatūra: no -25 līdz +45 °C
• Savienojumu tips: skrūvju spailes
• Maksimālais vadītāja šķērsgriezums: 35 mm² viendzīslas, 25 mm² daudzdzīslas
• Mehāniskā kalpošanas ilgums: 10 000 pārslēgšanās ciklu
• Elektriskā kalpošanas ilgums: 10 000 pārslēgšanās ciklu
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Standarts: IEC/EN 60898-1

Kāpēc izvēlēties

5SY5110-7 nodrošina uzticamu aizsardzību kompaktā korpusā. C raksturlīkne novērš nevajadzīgu atslēgšanos īslaicīgu strāvas pīķu laikā, vienlaikus garantējot ātru atslēgšanos bojājuma gadījumā. Skrūvju spailes pieņem liela šķērsgriezuma vadus, atvieglojot uzstādīšanu arī šaurās sadalnēs.

Piemēroti lietošanas gadījumi

• Apgaismojuma ķēžu aizsardzība mājās un birojos
• Kontaktligzdu grupas ar mēreniem ieslēgšanas strāvas impulsiem
• Vadības ķēdes rūpnieciskajos sadalnēs
• Modernizācijas projekti, kuros nepieciešama DIN sliedes saderība

Noderīgi zināt

Automātiskais slēdzis ir paredzēts montāžai uz DIN sliedes saskaņā ar EN 60715 un atbilst IEC/EN 60898-1. Tas darbojas uzticami apkārtējās vides temperatūrā no -25 °C līdz +45 °C, un tam ir 3. piesārņojuma pakāpe un III pārsprieguma kategorija.

Padoms: uzstādot sadalnē, pārliecinieties, ka skrūvju spailes ir stingri pievilktas, un atstājiet nelielu atstarpi starp blakus esošajiem moduļiem, lai nodrošinātu labāku siltuma izkliedi.
