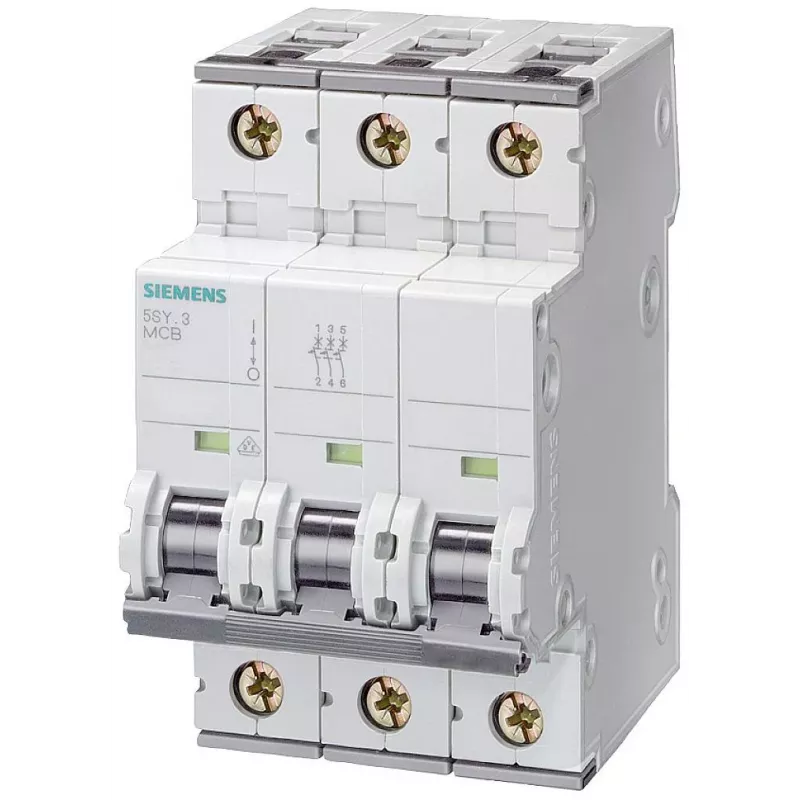

SIEMENS 5SY6325-7 automātiskais slēdzis C25A 3-poliem 6kA 400V AC

Kad trīsfāžu sadalnē nepieciešams droši aizsargāt līnijas ar palielinātu palaišanas strāvu, parastie automātiskie slēdži ar B raksturlīkni var nostrādāt pārāk agri. SIEMENS 5SY6325-7 ar C raksturlīkni un 25 A nominālo strāvu ir radīts tieši šādiem gadījumiem – tas pieļauj īslaicīgus strāvas pieaugumus, vienlaikus nodrošinot uzticamu aizsardzību pret pārslodzi un īssavienojumu.

Priekšrocības

• C raksturlīkne – piemērota slodzēm ar mēreniem palaišanas strāvas impulsie, piemēram, motoriem, transformatoriem un citām induktīvām iekārtām.
• 3-polu konstrukcija – vienlaicīgi atslēdz visas trīs fāzes, novēršot bīstamu fāžu zudumu un nodrošinot drošu atslēgšanu trīsfāžu sistēmās.
• 6 kA pārtraukšanas spēja – droši pārtrauc bojājuma strāvas līdz 6000 A, atbilstoši mūsdienu sadalņu prasībām.

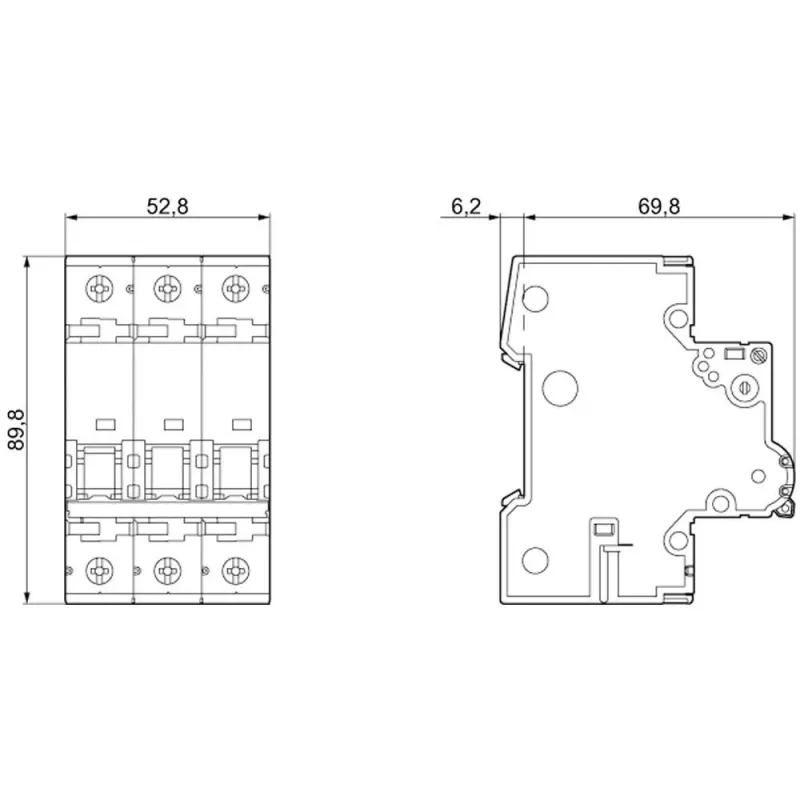

• Kompakts 3 moduļu platums (54 mm) – ietaupa vietu DIN sliedē, ļaujot izvietot vairāk aizsardzības ierīču vienā sadalnē.
• Plašs pievienojamo vadu diapazons – no 0,75 līdz 35 mm² viendzīslu un no 0,75 līdz 25 mm² daudzdrāšu vadiem, nodrošinot elastību dažādos instalācijas apstākļos.

Kam piemērots

• Dzīvojamo un komerciālo ēku trīsfāžu sadalnēm, kur nepieciešama 25 A aizsardzība ar C raksturlīkni.
• Motoru, kompresoru, sūkņu un citu iekārtu ar palielinātu palaišanas strāvu aizsardzībai.
• Vietām, kur svarīga vienlaicīga visu fāžu atslēgšana, piemēram, barošanas līnijām uz atsevišķām telpām vai iekārtām.

Galvenie tehniskie dati

• Nominālā strāva: 25 A
• Polu skaits: 3
• Raksturlīkne: C
• Nominālā īssavienojuma pārtraukšanas spēja: 6 kA
• Nominālais spriegums: 400 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede TH 35 mm
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -25 līdz +45 °C
• Pievienojamo vadu šķērsgriezums: 0,75 - 35 mm² (viendzīslu), 0,75 - 25 mm² (daudzdrāšu)
• Mehāniskā izturība: 10 000 ciklu
• Elektriskā izturība: 10 000 ciklu
• Moduļu platums: 3 moduļi (54 mm)

Kā lietot

Uzstādiet slēdzi sadalnē uz TH 35 mm DIN sliedes. Pievienojiet fāzes vadus atbilstoši shēmai, ievērojot nominālo spriegumu 400 V AC un frekvenci 50/60 Hz. Pievilkšanas griezes moments nedrīkst pārsniegt ražotāja norādīto – pārāk vājš savienojums var izraisīt pārkaršanu, pārāk spēcīgs var sabojāt spailes. Pēc montāžas pārbaudiet, vai visi poli atslēdzas vienlaicīgi.

Padoms: Pirms iegādes pārliecinieties, ka jūsu sadalnē ir pietiekami daudz brīvu moduļu (vismaz 3) un ka esošā instalācija atbalsta 25 A nominālo strāvu. C raksturlīkne ir piemērota, ja aizsargājamajā līnijā ir iekārtas ar palielinātu palaišanas strāvu – pretējā gadījumā var pietikt ar B raksturlīkni. Vienmēr izslēdziet barošanu pirms darbu veikšanas sadalnē.
