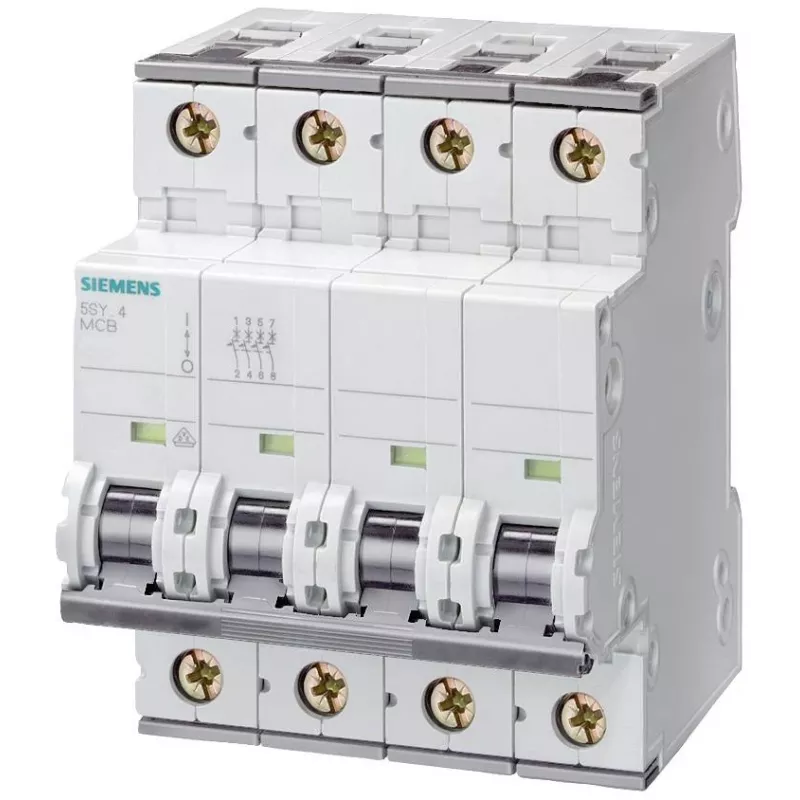

Siemens 5SY66166 automātiskais slēdzis 3P+N B16 16A 6kA 230/400V AC

6 kA pārtraukšanas jauda pie 400 V AC – šis Siemens 5SY66166 automātiskais slēdzis ir paredzēts, lai droši atslēgtu ķēdi arī tad, kad citi slēdži jau sen būtu padevušies. Tas ir 3P+N jeb četrpolu automāts ar B raksturlīkni un 16 A nominālo strāvu, kas nodrošina pilnīgu visu vadītāju atslēgšanu, tostarp neitrāles pola.

Galvenās priekšrocības

• 3P+N konfigurācija ar atslēgtu neitrāles polu – pilnīga visu vadītāju izolācija, atšķirībā no daudziem 4P slēdžiem ar cieto neitrāli.
• B raksturlīkne: atslēgšana 3–5 reizes virs nominālās strāvas, piemērota pretestības un apgaismojuma slodzēm.
• 6 kA nominālā pārtraukšanas spēja pie 400 V AC.
• 3. enerģijas ierobežošanas klase – lieliska strāvas ierobežošana.
• Plašs spaiļu diapazons: 0,75–35 mm² (viendzīslu) / 0,75–25 mm² (daudzdzīslu).
• 10 000 mehānisko un elektrisko darbības ciklu.

Ikdienas lietošanā

Uzstādīšana ir vienkārša uz standarta 35 mm DIN sliedēm (EN 60715). Skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus, ļaujot elastīgi veikt elektroinstalāciju. IP20 aizsardzības pakāpe (spailēm) nodrošina aizsardzību pret pirkstu pieskaršanos, bet ar papildu pārsegu tā palielinās līdz IP40. Darba temperatūras diapazons no -25 °C līdz +45 °C aptver lielāko daļu iekštelpu un aizsargātu āra lietojumu.

Pilni tehniskie dati

• Polu skaits: 3P+N (4 poli)
• Atslēgšanas raksturlīkne: B
• Nominālā strāva: 16 A
• Nominālā pārtraukšanas spēja: 6 kA pie 400 V AC
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar pārsegu)
• Enerģijas ierobežošanas klase: 3
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3
• Spaiļu tips: skrūvju spailes
• Spaiļu ietilpība (viendzīslu): 0,75–35 mm²
• Spaiļu ietilpība (daudzdzīslu): 0,75–25 mm²
• Mehāniskā kalpošanas ilgums: 10 000 pārslēgšanas ciklu
• Elektriskā kalpošanas ilgums: 10 000 pārslēgšanas ciklu
• Apkārtējās vides darba temperatūra: -25 līdz +45 °C

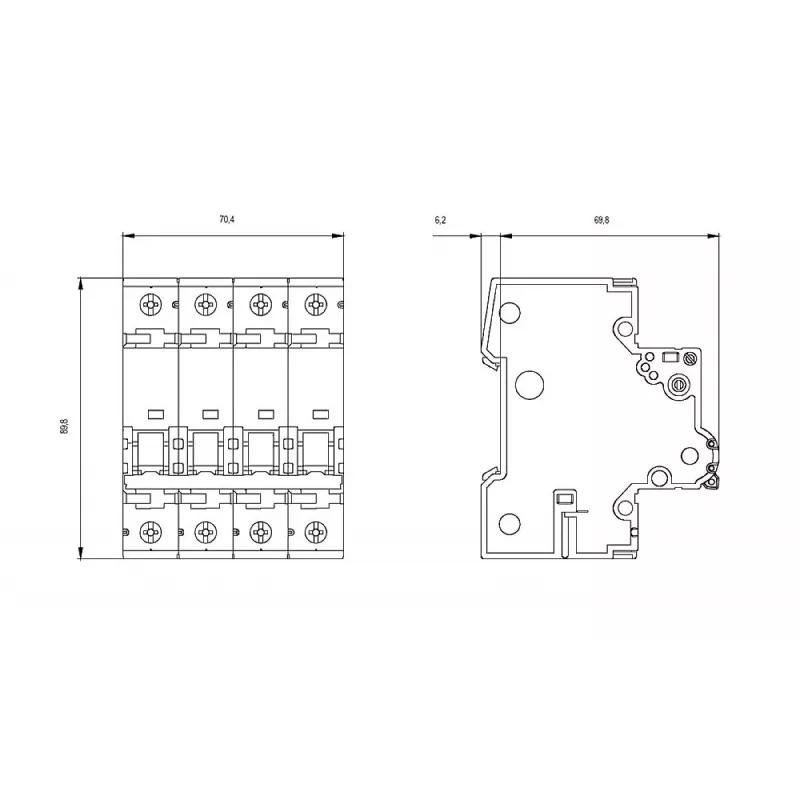

• Produkta platums: 4 moduļi (72 mm)
• Standarts: IEC 60898-1

Nobeiguma piezīme

5SY66166 apvieno uzticamu aizsardzību ar atslēgtu neitrāles polu, padarot to par daudzpusīgu izvēli trīsfāžu ķēdēm, kur nepieciešama pilnīga izolācija.
