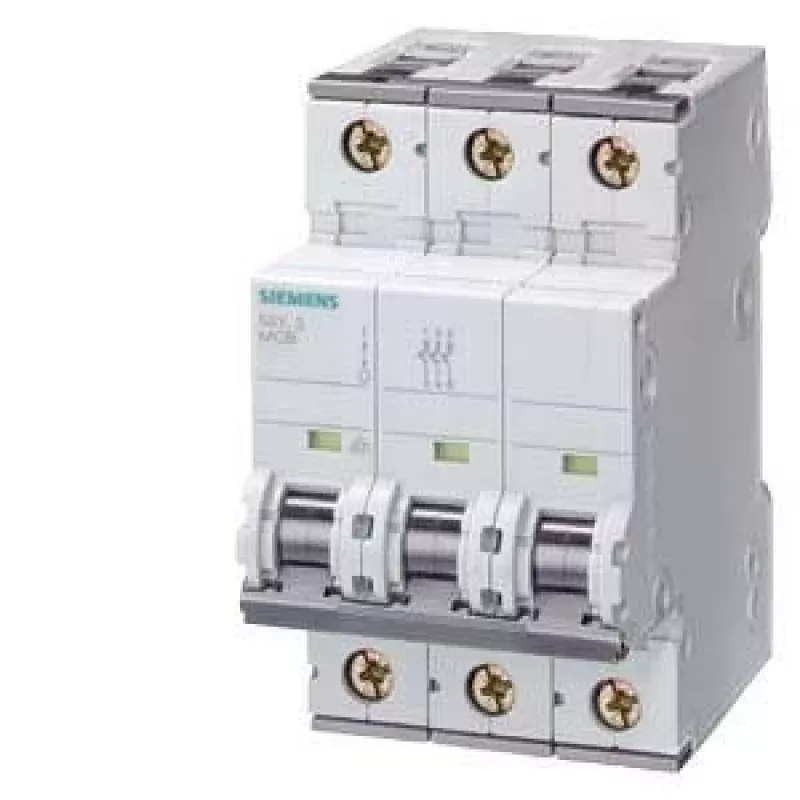

Siemens 5SY73407 automātiskais slēdzis 3P C40 400V 6kA

Kad trīsfāžu līnijā iebūvē Siemens 5SY73407, pārslodzes un īsslēguma gadījumā vairs nav jāpaļaujas uz vecajiem drošinātājiem — slēdzis vienkārši atslēdz ķēdi un ir gatavs atkal ieslēgšanai. Tas ir praktisks risinājums ikdienas darbam, kur nepieciešama stabila aizsardzība.

Galvenās priekšrocības

• 3 polu automātiskais slēdzis ar C raksturlīkni — piemērots vispārīgai ķēžu aizsardzībai
• Nominālā strāva 40 A, spriegums 400 V AC
• Atvienošanas spēja 6 kA saskaņā ar IEC 60898-1
• Kompakts 3 moduļu platums DIN sliedes montāžai

Ikdienas lietošanā

Šis slēdzis nodrošina uzticamu pārstrāvas un īsslēguma aizsardzību trīsfāžu ķēdēm. Skrūvju spailes pieņem vadus no 0,75 līdz 35 mm², un tas darbojas apkārtējās vides temperatūrā no -25 līdz +45 °C. Mehāniskā izturība 20 000 ciklu garantē ilgu kalpošanas laiku.

Pilni tehniskie dati

• Nominālā strāva: 40 A
• Polu skaits: 3
• Atbrīvošanās raksturlīkne: C
• Nominālais spriegums: 400 V AC
• Nominālais izolācijas spriegums: 440 V
• Nominālais impulsa izturības spriegums: 4 kV
• Nominālā atvienošanas spēja: 6 kA
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Spaiļu tips: skrūvju spailes
• Vadu šķērsgriezums (ciets/daudzstieplains): 0,75 - 35 mm²
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Apkārtējās vides darba temperatūra: -25 līdz +45 °C
• Standarts: IEC 60898-1
• Moduļu vienību skaits: 3

Kam piemērots

Ideāli piemērots elektriķiem, ražošanas un komerciālo telpu uzturētājiem, kā arī mājas darbnīcām, kur nepieciešama trīsfāžu aizsardzība. Vienkārša uzstādīšana uz DIN sliedes un skrūvju spailes atvieglo nomaiņu.

Kā lietot

Uzstādiet slēdzi uz DIN sliedes, pievienojiet fāzes vadus pie 1., 3. un 5. spailes, bet nulli un zemējumu — atbilstoši shēmai. Pārbaudiet, vai visi vadi ir droši iespiesti. Ieslēdziet slēdzi, pārliecinoties, ka ķēdē nav bojājumu.

Padoms: regulāri pārbaudiet, vai spailes nav vaļīgas, un nekad neaizsedziet slēdzi ar materiāliem, kas kavē siltuma izkliedi. Ja slēdzis atslēdzas bieži, pārbaudiet slodzes atbilstību.
