Siemens 6XV1830-0EN20 PROFIBUS FC standarta kabelis GP, 2 vadu vīta pāra, violets PVC apvalks, 150 Ohm, 12 Mbit/s

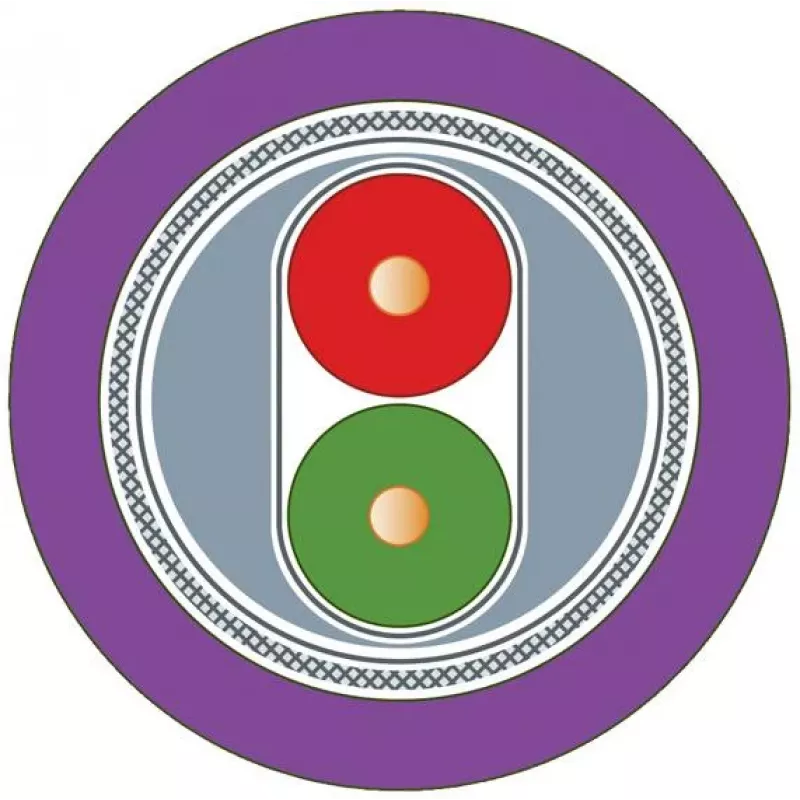

Ja vajag PROFIBUS kabeli, kas notur 12 Mbit/s bez signāla zudumiem, šis Siemens 6XV1830-0EN20 ir īstais. Tā 150 Ohm raksturīgā pretestība un dubultais ekranējums (folija + alvas pārklājuma vara pinums) nodrošina stabilu datu pārraidi pat trokšņainā rūpnieciskā vidē.

Kāpēc izvēlēties šo kabeli

• Precīzi 150 Ohm pretestība atbilst PROFIBUS prasībām
• Divkāršs ekrāns: folija un alvas pārklājuma vara pinums – lieliska aizsardzība pret traucējumiem
• Plašs darba temperatūras diapazons: no -40°C līdz +70°C
• Zems vājinājums: maks. 9,0 dB/km pie 16 MHz
• Atbilst UL, CSA, VDE un RoHS prasībām

Tehniskie dati

• Vadu materiāls: kails varš, AWG 22
• Vadu skaits: 2 (vīts pāris), sarkans/zaļš
• Ārējais apvalks: PVC, violets
• Nominālais ārējais diametrs: 7,8 mm
• Svars: aptuveni 65 g/m
• Cilpas pretestība: maks. 133 Ohm/km
• Kapacitāte: maks. 28 pF/m pie 800 Hz
• Minimālais liekuma rādiuss (fiksēts): 75 mm
• Produktu saime: SIMATIC NET

Kam piemērots

Šis kabelis ir paredzēts PROFIBUS DP tīkliem rūpnieciskajā automatizācijā. Tas ir piemērots gan iekārtu ražotājiem, gan sistēmu integrētājiem, gan apkopes speciālistiem, kuri vēlas uzticamu savienojumu starp PLC, piedziņām, sensoru moduļiem un citām PROFIBUS ierīcēm. Violets apvalks atvieglo kabeļa identificēšanu vadības skapjos un kabeļu teknēs.

Kā lietot

Kabeli ieteicams ievilkt atsevišķi no barošanas līnijām, ievērojot minimālo liekuma rādiusu 75 mm. Savienojumu veikšanai izmantojiet PROFIBUS DP savienotājus, piemēram, Siemens 6ES7972-0BA42-0XA0 vai līdzīgus. Pārliecinieties, ka abos galos ir pareizi terminēti pretestības (parasti 220 Ω + 390 Ω), lai izvairītos no atstarojumiem. Kabelis ir savietojams ar PROFIBUS DP standartu un nodrošina datu pārraidi līdz 12 Mbit/s.

Padoms: ja kabelis tiek ievilkts ārpus telpām vai vietās ar lielu mehānisko slodzi, papildus aizsargājiet to ar gofrētu cauruli vai kabeļu kanālu. Vienmēr pārbaudiet, vai visi savienojumi ir cieši pievilkti, lai izvairītos no signāla zudumiem.
