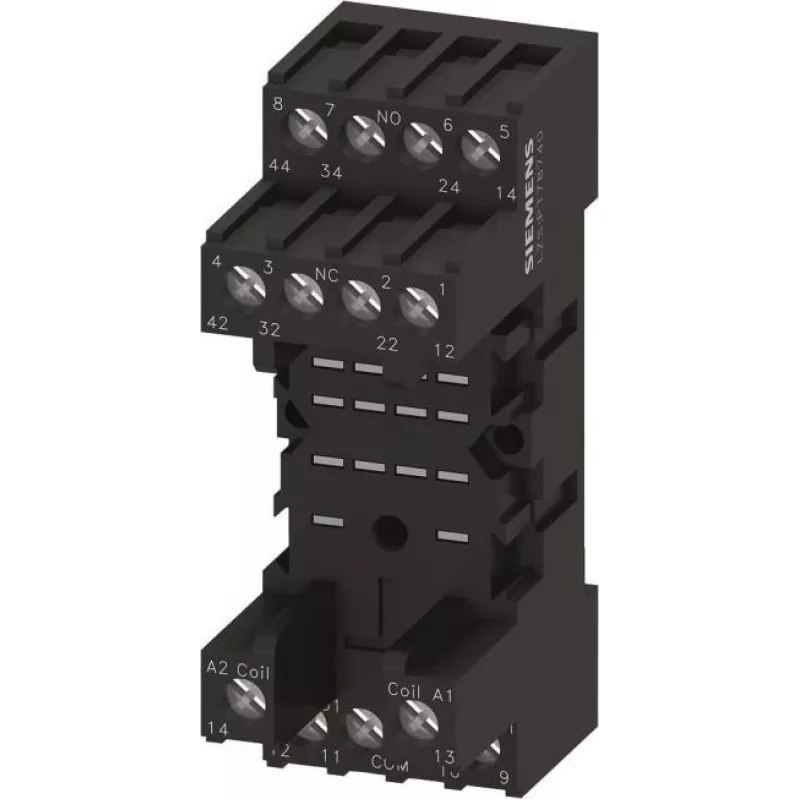

Siemens LZS PT78740 Relay Socket 4-Pole Screw Terminal Black

Vai jūsu vadības panelī nepieciešams uzticams savienojums starp releju un pārējo sistēmu? Šis Siemens LZS PT78740 ligzda ir tieši tas, kas jums vajadzīgs – četru polu, ar skrūvju spailēm, kas nodrošina stabilu kontaktu pat vibrācijām pakļautā vidē.

Priekšrocības

Izturīgais poliamīda korpuss iztur skarbus apstākļus, un skrūvju spailes ar M3 skrūvēm ļauj droši pieslēgt gan cietus, gan smalkdzīslu vadus līdz 2,5 mm². Plašais darba temperatūras diapazons no -40 līdz +70 °C padara to piemērotu rūpnieciskiem lietojumiem.

Kam tas der

• Rūpniecisko vadības paneļu montāžai
• Automātikas sistēmās, kur nepieciešami četri pārslēgšanas kontakti
• Releju komutācijas shēmās, kur svarīga uzticamība

Galvenie parametri

• Tips: Releja ligzda
• Saderība: Siemens LZS sērijas releji
• Polu skaits: 4 (pārslēgšanas)
• Savienojums: Skrūvju spailes (M3)
• Spaiļu skaits: 14
• Nominālais izolācijas spriegums: 250 V
• Nominālais pārspriegums: 4 kV
• Nominālā strāva: 6 A
• Montāža: 35 mm DIN sliede vai skrūvju montāža
• Korpusa materiāls: Poliamīds (PA), melns
• Vada šķērsgriezums (ciets/dzīslains): 0,5 - 2,5 mm²
• Pievilkšanas moments: 0,6 - 0,8 Nm
• Darba temperatūra: -40 līdz +70 °C
• Uzglabāšanas temperatūra: -40 līdz +85 °C

Kā lietot

Ligzdu var uzstādīt uz DIN sliedes vai pieskrūvēt pie paneļa. Pievienojiet vadus atbilstoši shēmai, pievelkot skrūves ar ieteicamo griezes momentu. Ievietojiet releju ligzdā – tas nofiksēsies vietā.

Padoms: Lietojiet kopā ar Siemens LZS sērijas relejiem un pārliecinieties, ka skrūves ir pievilktas ar 0,6–0,8 Nm, lai nodrošinātu optimālu kontaktu un ilgmūžību.
