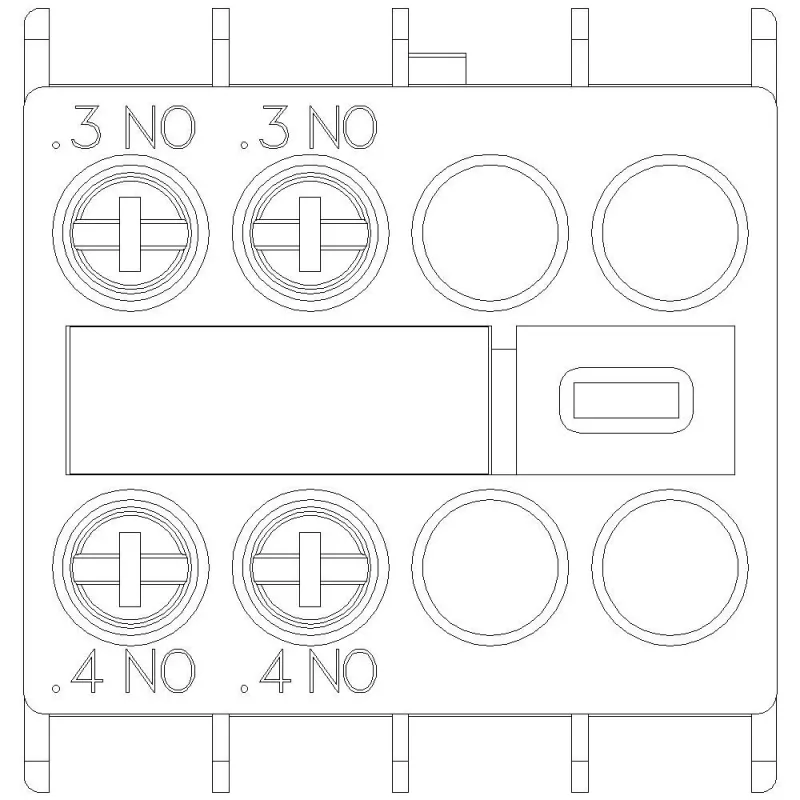

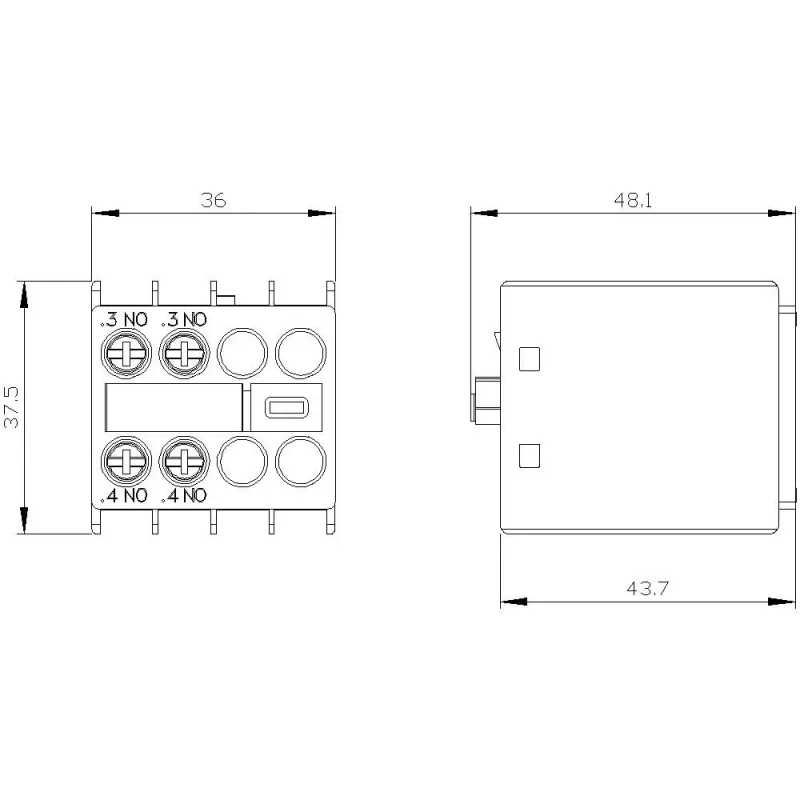

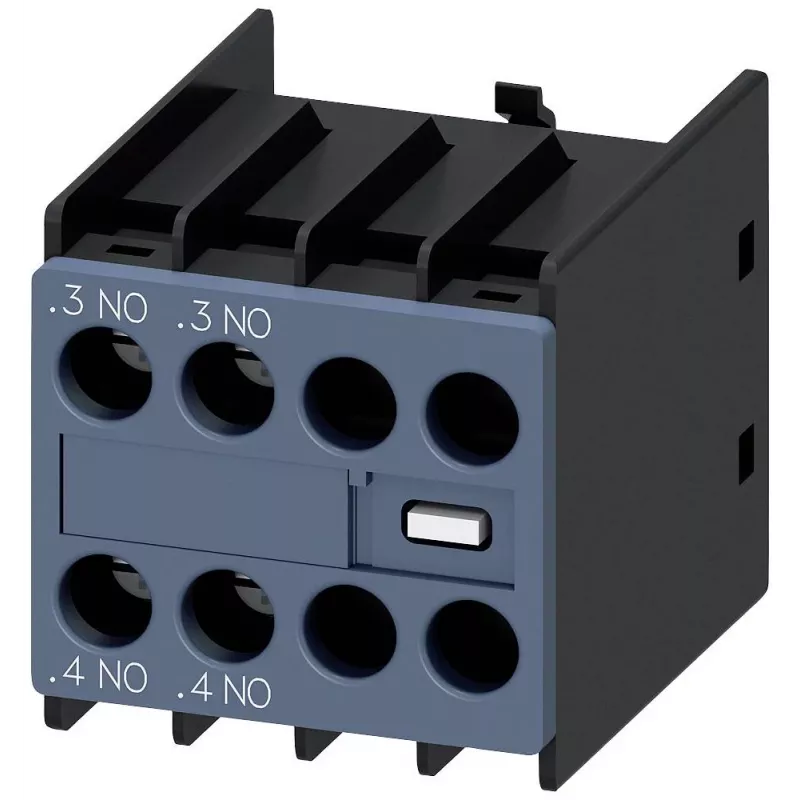

Siemens palīgkontaktu bloks 3RH2911-1HA20, 2 NO, priekšējā montāža, skrūvju spailes

Ja kontaktoram vai relejam nepieciešams papildu kontakts signālam, bloķēšanai vai vadībai, Siemens 3RH2911-1HA20 palīgkontaktu bloks ar diviem normāli atvērtiem (NO) kontaktiem ir tieši tas, kas vajadzīgs. Tas uzreiz pievienojas SIRIUS 3RT2 kontaktoram vai 3RH2 relejam, neprasot papildu vietu sadalnē.

Kam paredzēts

Elektromehāniķiem, sadalņu montētājiem un apkopes speciālistiem, kuri strādā ar Siemens SIRIUS komutācijas iekārtām. Piemērots motoru vadības centros, automatizācijas sadalnēs un mašīnu vadības ķēdēs, kur svarīga ir uzticamība un vienkārša uzstādīšana.

Galvenās priekšrocības

• Divi normāli atvērti (NO) kontakti vadības un signalizācijas ķēdēm
• Priekšējā montāža – uzstādīšana bez instrumentiem
• Skrūvju spailes nodrošina drošu un pret vibrācijām noturīgu savienojumu
• Saderīgs ar SIRIUS 3RT2 kontaktoriem un SIRIUS 3RH2 vadības relejiem
• Nominālais izolācijas spriegums līdz 690 V – piemērots rūpnieciskai videi

Tehniskie dati

• Kontaktu konfigurācija: 2 NO
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva AC-15 pie 230 V: 6 A
• Nominālā darba strāva AC-15 pie 400 V: 3 A
• Nominālā darba strāva DC-13 pie 24 V: 1 A
• Aizsardzības pakāpe: IP20
• Apkārtējās vides temperatūra: no -25 līdz +60 °C
• Elektriskā izturība: 10 miljoni pārslēgšanās ciklu
• Mehāniskā izturība: 30 miljoni pārslēgšanās ciklu
• Īsslēguma aizsardzības drošinātājs gG: 10 A
• Standarti: IEC 60947-5-1, EN 60947-5-1

Uzstādīšana

Bloku uzstādiet kontaktoram vai relejam priekšpusē. Pārliecinieties, ka vadības ķēdes spriegums un strāva nepārsniedz nominālos lielumus attiecīgajai kontaktu konfigurācijai. Spaiļu pievilkšanai izmantojiet atbilstošus skrūvgriežus saskaņā ar ražotāja norādījumiem.

Padoms: pirms uzstādīšanas vienmēr atslēdziet barošanu. Ja izmantojat vairākus palīgkontaktu blokus, ievērojiet maksimālo pieļaujamo skaitu, ko nosaka kontaktora vai releja tips. Regulāri pārbaudiet spaiļu savienojumu, lai novērstu atslābināšanos vibrācijas dēļ.
