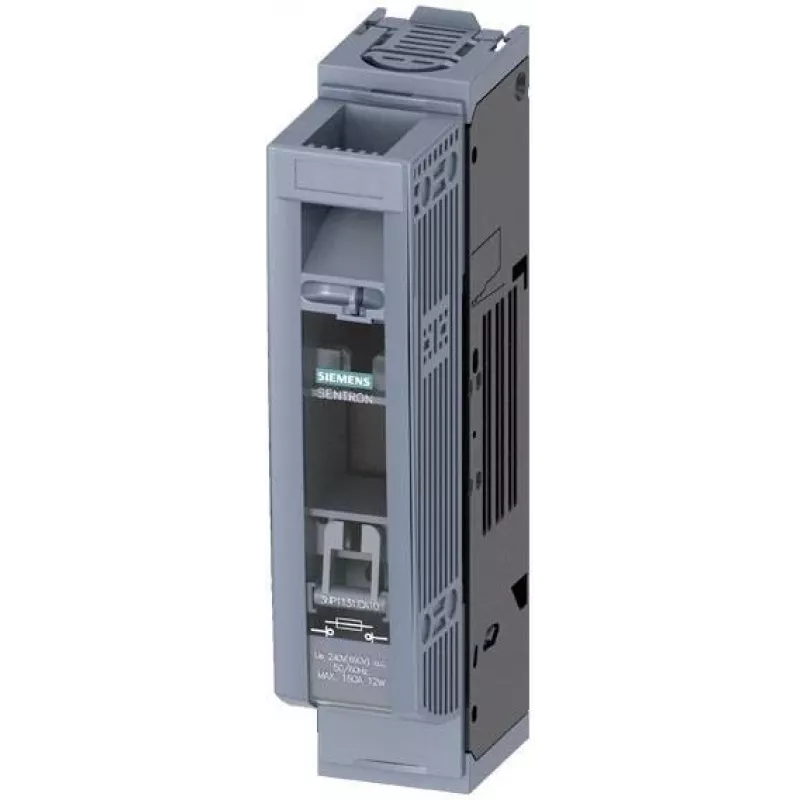

Siemens SENTRON 3NP1131-1CA10 drošinātāju slēdzis-atdalītājs, 3 polu, 160 A, 690 V AC, NH00

Kad sadales skapī jāatvieno jaudas ķēde, lai veiktu apkopi vai novērstu bojājumu, svarīga ir gan drošība, gan ātrums. Siemens SENTRON 3NP1131-1CA10 apvieno NH00 drošinātāju aizsardzību ar izturīgu slēgšanas mehānismu, ļaujot droši pārtraukt slodzi un atdalīt ķēdi līdz 690 V AC.

Kam paredzēts

Šī 3 polu ierīce ir paredzēta elektriķiem un sadales skapju montētājiem, kuri strādā ar rūpnieciskām sadales sistēmām, motora vadības centriem un sadales paneļiem. Tā ir piemērota vietās, kur nepieciešama liela strāva un drošinātāju aizsardzība, piemēram, ražošanas iekārtu barošanas ķēdēs.

Galvenās priekšrocības

• Nominālā strāva 160 A un spriegums līdz 690 V AC – piemērots prasīgām sadales sistēmām.
• NH00 izmēra drošinātāji nodrošina īsslēguma aizsardzību līdz 120 kA ar atbilstošiem drošinātājiem.
• Priekšpuses vadības mehānisms ar skaidru ON/OFF indikāciju ļauj ērti pārslēgt un pārbaudīt stāvokli.
• Kastes tipa spailes pieņem gan viendzīslu, gan daudzdzīslu vadus no 10 līdz 70 mm², vienkāršojot pieslēgšanu.
• Montāža uz standarta 35 mm DIN sliedes vai pamatplāksnes – elastīga uzstādīšana dažādos skapjos.
• Mehāniskā izturība 10 000 pārslēgšanas ciklu nodrošina ilgu kalpošanas laiku.

Specifikācijas

• Sērija: SENTRON 3NP1
• Polu skaits: 3
• Drošinātāja izmērs: NH00
• Nominālā darba strāva (Ie): 160 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 800 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Īsslēguma pārtraukšanas spēja: 120 kA (ar atbilstošiem NH drošinātājiem)
• Montāžas veids: DIN sliede (35 mm) / pamatplāksne
• Pieslēguma veids: kastes tipa spaile
• Spailes šķērsgriezums (viendzīslu): 10 - 70 mm²
• Spailes šķērsgriezums (daudzdzīslu): 10 - 70 mm²
• Aizsardzības pakāpe (priekšpuse): IP20
• Aizsardzības pakāpe (spailes): IP00
• Vadības mehānisms: priekšpuses vadības mehānisms
• Standarti: IEC 60947-3
• Jaudas zudumi pie 160 A: 12 W
• Apkārtējās vides temperatūra: -25 līdz +55 °C
• Mehāniskā izturība: 10 000 pārslēgšanas ciklu

Kā lietot

Pirms montāžas pārliecinieties, ka tīkls ir atslēgts. Nostipriniet ierīci uz 35 mm DIN sliedes vai pamatplāksnes. Pievienojiet vadus kastes spailēm, ievērojot norādīto šķērsgriezumu 10–70 mm². Ievietojiet NH00 drošinātājus ar atbilstošiem parametriem. Pēc montāžas pārbaudiet ON/OFF indikāciju un veiciet testa pārslēgšanu bez slodzes.

Padoms: vienmēr pārbaudiet, vai izvēlētie NH00 drošinātāji atbilst slodzes un īsslēguma prasībām. Nodrošiniet pietiekamu ventilāciju skapī, jo pie pilnas slodzes jaudas zudumi sasniedz 12 W. Regulāri pārbaudiet spaiļu savienojumu stingrību, lai izvairītos no pārkaršanas.
