Siemens SENTRON 5SV36448 selektīvais diferenciālās strāvas aizsardzības automāts, A tips, 40 A, 300 mA, 4-pol, 400 V

Ja elektroinstalācijā ir vairāki diferenciālās strāvas aizsardzības automāti, selektīvais tips nodrošina, ka pie zemes noplūdes strāvas atslēdzas tikai bojātais posms, nevis visa ēka. Siemens SENTRON 5SV36448 ir tieši šāds selektīvais A tipa aizsardzības automāts ar 40 A nominālo strāvu un 300 mA diferenciālās strāvas atslēgšanas strāvu. Tas paredzēts trīsfāžu un neitrāla tīkliem ar 400 V spriegumu.

Kam piemērots

Elektriķiem un sadales skapju būvētājiem, kuri uzstāda vai modernizē zemsprieguma sadales sistēmas dzīvojamās, komerciālās un ražošanas ēkās. Īpaši noder, ja nepieciešams nodrošināt nepārtrauktu barošanu, piemēram, serveru telpās, ledusskapju līnijās vai citās kritiskās ķēdēs, kur nevēlama visa objekta atslēgšanās.

Galvenās priekšrocības

• Selektīvais A tips: reaģē gan uz maiņstrāvas, gan pulsējošas līdzstrāvas diferenciālajām strāvām.
• 40 A nominālā strāva un 300 mA diferenciālās strāvas atslēgšanas strāva.
• 4-pol (3 fāzes + neitrāls) 400 V AC tīkliem, 50/60 Hz.
• Kompakts – 4 moduļu (TE) platums, montāža uz DIN sliedes.
• Augsta īsslēguma noturība: 10 kA ar 63 A gL/gG drošinātāju.
• Impulsa strāvas noturība: 3 kA.
• Darba temperatūras diapazons: no -25 °C līdz +45 °C.
• Atbilst IEC 61008-1 standartam.

Tehniskie dati

• Ierīces tips: diferenciālās strāvas aizsardzības automāts (RCCB)
• Sērija: SENTRON
• Diferenciālās strāvas tips: A
• Polu skaits: 4
• Nominālā strāva (In): 40 A
• Nominālā diferenciālās strāvas atslēgšanas strāva (IΔn): 300 mA
• Nominālais spriegums (Ue): 400 V AC
• Darba frekvence: 50/60 Hz
• Selektivitāte: selektīvs
• Nominālā nosacītā īsslēguma strāva (Inc): 10 kA (ar 63 A gL/gG drošinātāju)
• Nominālā impulsa strāvas noturība: 3 kA
• Montāžas tips: DIN sliede (TH35)
• Moduļu vienību skaits (TE): 4

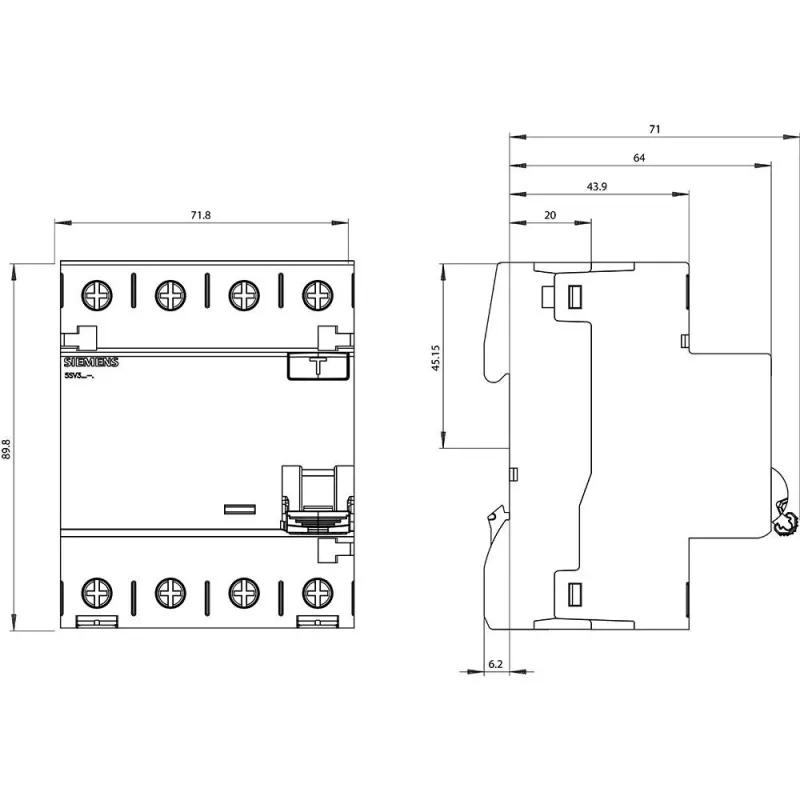

• Uzstādīšanas dziļums: 70 mm
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -25 °C līdz +45 °C
• Elektriskā kalpošanas ilgums: 10 000 pārslēgšanās ciklu
• Mehāniskais kalpošanas ilgums: 20 000 pārslēgšanās ciklu
• Standarti: IEC 61008-1

Kā lietot

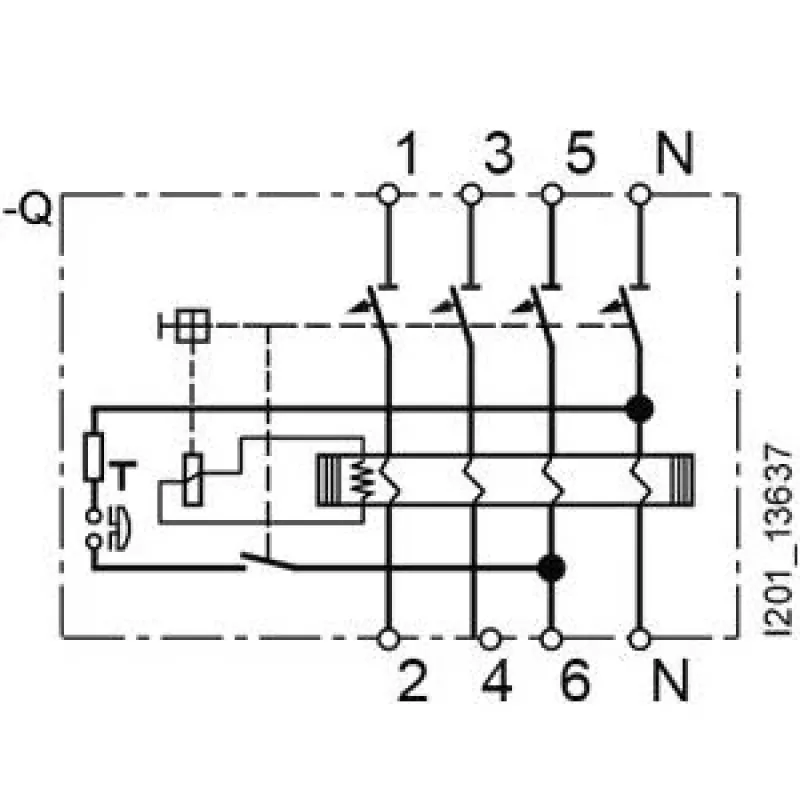

Uzstāda uz DIN sliedes sadales skapī. Pievieno fāzes vadus un neitrālo vadu atbilstoši shēmai. Selektīvā aizsardzība nodrošina, ka, iestājoties diferenciālajai strāvai, vispirms atslēdzas pakārtotais automāts, saglabājot barošanu pārējā instalācijā. Pirms uzstādīšanas pārliecinieties, ka augšpusē ir atbilstošs pārstrāvas aizsardzības automāts.

Padoms: lai nodrošinātu pareizu selektivitāti, izvēlieties pakārtotos diferenciālās strāvas automātus ar mazāku jutību (piemēram, 30 mA) un pārbaudiet laika aiztures parametrus. 300 mA selektīvo automātu bieži izmanto kā ugunsdrošības aizsardzību vai galveno ievada automātu. Vienmēr ievērojiet vietējos noteikumus un ražotāja instrukcijas.
