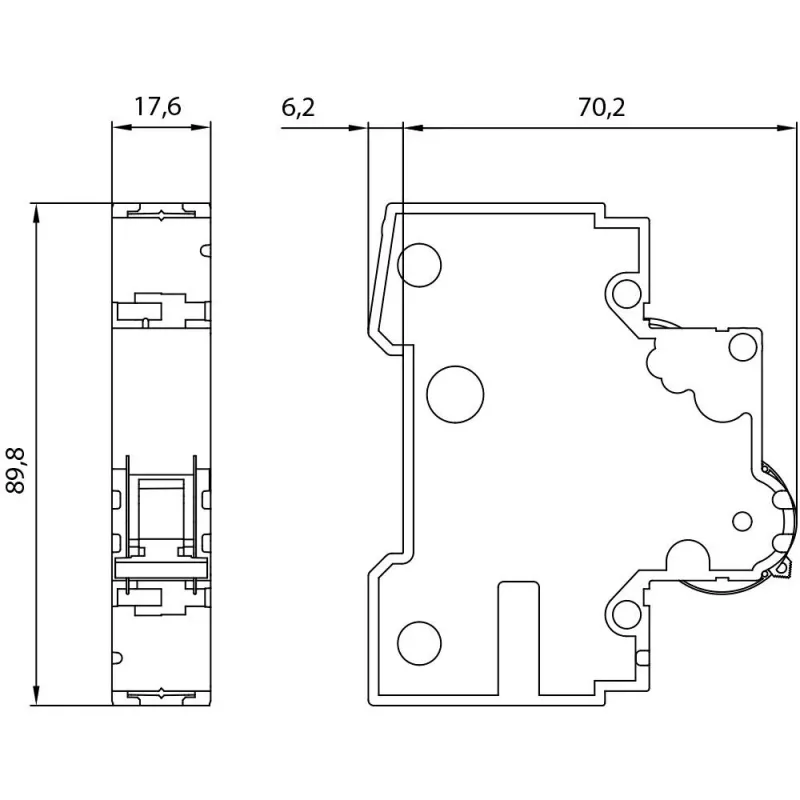

Siemens SENTRON 5SY4101-6 automātiskais slēdzis 1 A, 1 pols, B raksturlīkne, 6 kA, 230/400 V AC

Kad elektroinstalācijā ir nepieciešama uzticama aizsardzība pret pārslodzi un īssavienojumu, Siemens SENTRON 5SY4101-6 automātiskais slēdzis nodrošina precīzu atslēgšanos. Tā B raksturlīkne ir optimizēta standarta kabeļu un apgaismojuma līnijām, kur ir mēreni ieslēgšanas strāvas impulsi.

Kam paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuri ikdienā strādā ar vienfāzes ķēdēm līdz 1 A. Slēdzis ir piemērots sadales skapjiem, vadības panelēm un iekārtām ar mērenām palaišanas strāvām.

Galvenās iezīmes

• 1 pola konstrukcija vienfāzes aizsardzībai
• B raksturlīkne standarta kabeļu un apgaismojuma ķēdēm
• Nominālā strāva 1 A, nominālais spriegums 230/400 V AC
• Nominālā atslēgšanas spēja 6 kA saskaņā ar IEC 60898-1
• Skrūvju spailes pieņem viendzīslu vadus 0,75–35 mm² un daudzdrīslu vadus 0,75–25 mm²
• Montāža uz DIN sliedes ātrai uzstādīšanai
• Mehāniskais un elektriskais kalpošanas laiks 10 000 pārslēgšanās ciklu

Specifikācijas

• Sērija: SENTRON
• Polu skaits: 1
• Raksturlīkne: B
• Nominālā strāva: 1 A
• Nominālais spriegums: 230/400 V AC
• Nominālā atslēgšanas spēja: 6 kA
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20 (spailes), IP40 (ar korpusu)
• Darba temperatūra: -25 līdz +45 °C
• Uzglabāšanas temperatūra: -40 līdz +75 °C
• Atbilstība standartam: IEC 60898-1

Kā lietot

Pirms montāžas pārliecinieties, ka slēdža nominālā strāva atbilst aizsargājamās ķēdes slodzei. Uzstādiet slēdzi uz DIN sliedes sadales skapī, pievienojiet fāzes vadu pie augšējās spailes un slodzes vadu pie apakšējās. Ievērojiet ražotāja shēmu un vietējos elektroinstalācijas noteikumus.

Padoms: ja ķēdē ir lielāki ieslēgšanas strāvas impulsi (piemēram, elektromotori), izvēlieties C vai D raksturlīknes slēdzi. Vienmēr uzstādiet slēdzi piemērotā korpusā, lai sasniegtu IP40 aizsardzības pakāpi.
