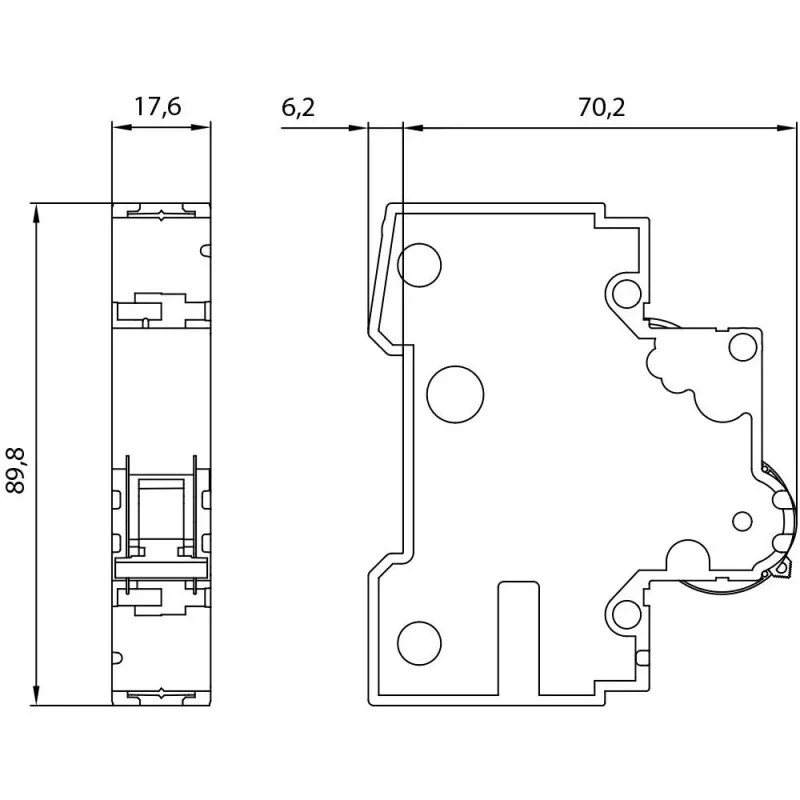

Siemens SENTRON 5SY41025 automātiskais slēdzis, 1 pols, C raksturlīkne, 2 A, 230/400 V AC, 6 kA, 1 modulis

Ja nepieciešams drošs un kompakts risinājums īsslēguma un pārslodzes aizsardzībai, Siemens SENTRON 5SY41025 ir izvēle, kas nepieļauj kompromisus. Ar 6 kA pārtraukšanas spēju tas nodrošina uzticamu aizsardzību gan mājsaimniecībās, gan komerciālās instalācijās.

Galvenās priekšrocības

• Augsta pārtraukšanas spēja 6 kA – drošība pat pie lielām īsslēguma strāvām
• Plats darba temperatūras diapazons no -25°C līdz +45°C – piemērots dažādiem vides apstākļiem
• Ilgs mehāniskais un elektriskais kalpošanas laiks – 10 000 pārslēgšanās ciklu
• Pieņem vadus ar šķērsgriezumu līdz 35 mm² (viendzīslu/daudzdzīslu)
• Piesārņojuma pakāpe 3 un pārsprieguma kategorija III – izturīgs pret sarežģītiem apstākļiem

Tehniskā specifikācija

• Produkta tips: Automātiskais slēdzis (MCB)
• Sērija: SENTRON
• Polu skaits: 1
• Atbrīvošanas raksturlīkne: C
• Nominālā strāva: 2 A
• Nominālais spriegums: 230/400 V AC
• Nominālā pārtraukšanas spēja (Icn): 6 kA
• Frekvence: 50/60 Hz
• Uzstādīšanas platums: 1 modulis (18 mm)
• Montāžas veids: DIN sliedes (TH 35 mm)
• Savienojumu tips: Skrūvju spailes
• Vada šķērsgriezums (viendzīslu/daudzdzīslu): 0,75 - 35 mm²
• Vada šķērsgriezums (smalkdzīslu ar uzmavu): 0,75 - 25 mm²
• Aizsardzības klase (spailes): IP20
• Aizsardzības klase (ar korpusu): IP40
• Mehāniskais kalpošanas laiks: 10 000 pārslēgšanās ciklu
• Elektriskais kalpošanas laiks: 10 000 pārslēgšanās ciklu
• Apkārtējās vides temperatūra: -25 līdz +45 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Kam piemērots

Šis automātiskais slēdzis ir ideāli piemērots elektriķiem un māju īpašniekiem, kuri vēlas aizsargāt apgaismojuma un kontaktligzdu ķēdes. Pateicoties C raksturlīknei, tas spēj izturēt īslaicīgus palaišanas strāvas impulsus, kas raksturīgi, piemēram, LED apgaismojumam vai datoru barošanas blokiem. Tā kompaktais 1 moduļa platums ļauj ietaupīt vietu sadales skapī.

Kā lietot

Uzstādiet slēdzi uz DIN sliedes sadales skapī. Pievienojiet fāzes vadu augšējam spailei un neitrālo vadu apakšējam spailei (ievērojot shēmu). Pārliecinieties, ka vadi ir stingri ievietoti un skrūves pievilktas. Pēc uzstādīšanas pārbaudiet darbību, ieslēdzot slēdzi. Regulāri pārbaudiet, vai nav bojājumu vai pārkaršanas pazīmju.

Padoms: Lai nodrošinātu maksimālu drošību, vienmēr izslēdziet barošanu pirms darbu veikšanas sadales skapī. Ja nepieciešama palīdzība, konsultējieties ar kvalificētu elektriķi.
